Licznik energii trójfazowy 125A kl 1 Modbus PowerLogic | A9MEM3350 Schneider Electric

Opis i Kluczowe Cechy

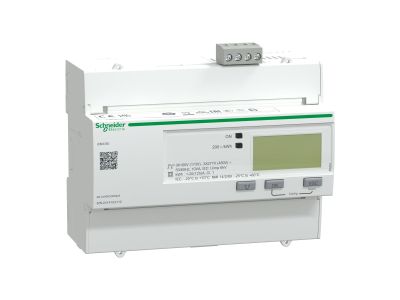

Licznik energii Schneider Electric PowerLogic iEM3350 (symbol A9MEM3350) to trójfazowy miernik bezpośredni o prądzie znamionowym 125 A i klasie dokładności 1. Wyposażony w czytelny wyświetlacz LCD oraz interfejs komunikacyjny Modbus RS485, umożliwia precyzyjne monitorowanie zużycia energii w rozdzielnicach głównych i podlicznikowych. Montowany na szynie DIN, doskonale sprawdza się w systemach zarządzania energią (BMS) oraz w automatyce budynkowej.

• Prąd znamionowy 125 A: Umożliwia bezpośredni pomiar w obwodach o dużym obciążeniu, eliminując potrzebę stosowania przekładników prądowych.
• Klasa dokładności 1: Zapewnia wiarygodne dane pomiarowe, niezbędne do rozliczeń oraz optymalizacji zużycia energii.
• Interfejs Modbus RS485: Pozwala na zdalny odczyt parametrów i integrację z systemami nadzoru BMS, PLC lub HMI – idealne rozwiązanie dla nowoczesnych instalacji sterowanych cyfrowo.
• Wyświetlacz LCD: Umożliwia bieżącą wizualizację zużycia energii (kWh), mocy chwilowej i innych wartości bez konieczności podłączania zewnętrznego urządzenia.
• Montaż na szynie DIN (TH35): Ułatwia szybką instalację w standardowych rozdzielnicach modułowych, oszczędzając czas i miejsce w szafie elektrycznej.

Zgodność z Normami

Licznik energii PowerLogic iEM3350 został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikat CE, co potwierdza jego bezpieczeństwo i zgodność z wymaganiami rynku UE. Spełnia standardy dokładności pomiarowej dla liczników energii elektrycznej stosowanych w podlicznikach i systemach monitoringu.

Zastosowanie

Licznik iEM3350 dedykowany jest do profesjonalnych instalacji, w których wymagany jest dokładny i zdalnie dostępny pomiar energii. Znajduje zastosowanie w następujących scenariuszach:

• Monitorowanie zużycia energii w budynkach przemysłowych, handlowych i biurowych – pozwala na identyfikację kosztownych odbiorników i optymalizację taryf.
• Podliczniki dla poszczególnych stref lub najemców – ułatwia rozliczanie mediów bez ingerencji w istniejącą instalację.
• Integracja z systemami BMS (Building Management Systems) dzięki protokołowi Modbus – umożliwia automatyczne sterowanie odbiorami w odpowiedzi na dane pomiarowe.
• Audyty energetyczne i raportowanie – dostarcza wiarygodnych danych do analizy efektywności energetycznej zgodnie z normą ISO 50001.

Wskazówki Montażowe

Montaż licznika może być przeprowadzony wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilającego. Urządzenie przeznaczone jest do instalacji na szynie TH35 (DIN) w rozdzielnicy o stopniu ochrony odpowiednim do warunków otoczenia. Przekrój przyłączanych przewodów należy dobrać zgodnie z obowiązującymi normami oraz spodziewanym obciążeniem – dla prądu 125 A zaleca się stosowanie przewodów o przekroju min. 35 mm² (w zależności od długości i temperatury). Wszystkie połączenia wykonać zgodnie z dokumentacją techniczną producenta, zwracając uwagę na prawidłową kolejność faz oraz zaciski napięciowe i prądowe.

FAQ

• Czy licznik posiada wyświetlacz? Tak, urządzenie wyposażone jest w wbudowany wyświetlacz LCD, który na bieżąco pokazuje zużycie energii (kWh) oraz inne parametry sieci (moc, napięcie, prąd) – bez konieczności stosowania dodatkowego panelu.
• Czy możliwy jest zdalny odczyt danych? Tak, dzięki interfejsowi Modbus RS485 licznik można podłączyć do systemu BMS, PLC lub rejestratora danych. Umożliwia to zdalne monitorowanie i archiwizację pomiarów.
• Jaka jest klasa dokładności licznika? Licznik posiada klasę dokładności 1, co zapewnia wysoką precyzję pomiaru – odpowiednią do podliczników rozliczeniowych oraz audytów energetycznych.
