Licznik energii trójfazowy 125A kl 1 MID BACnet PowerLogic | A9MEM3365 Schneider Electric

Opis i Kluczowe Cechy

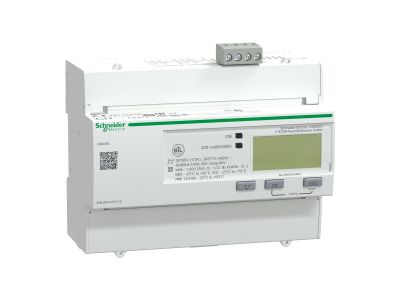

Licznik energii trójfazowy Acti9 iEM3000 (symbol A9MEM3365) od Schneider Electric to precyzyjne urządzenie pomiarowe przeznaczone do bezpośredniego podłączenia obciążeń do 125 A. Wyposażony w duży wyświetlacz LCD oraz zestaw diod LED sygnalizujących pracę, komunikację i alarm przeciążenia. Dzięki klasie dokładności 1 (IEC 62053-21) oraz klasie B (EN 50470-3) gwarantuje wiarygodne dane do fakturowania podrzędnego i monitorowania zużycia energii. Wymiary: szer. 126 mm, wys. 103 mm, głęb. 69 mm (montaż na szynie TH35).

• Prąd znamionowy do 125 A: bezpośrednie połączenie bez konieczności stosowania przekładników prądowych – uproszczony montaż i oszczędność miejsca w rozdzielnicy.
• Klasa dokładności energii czynnej 1 (IEC 62053-21) oraz klasa B (EN 50470-3): zgodność z wymaganiami pomiarów rozliczeniowych i sublicznikowych, zapewniająca precyzję dla użytkownika końcowego.
• Protokół komunikacyjny BACnet (zaciski śrubowe): integracja z systemami automatyki budynkowej (BMS) i systemami zarządzania energią – zdalny odczyt i monitoring w czasie rzeczywistym.
• 4 harmonogramy taryfowe: elastyczne rozliczanie energii w zależności od pory dnia/miesiąca, idealne dla budynków komercyjnych i wielolokalowych.
• Programowalne wejście i wyjście cyfrowe (w tym wyjście impulsowe): rozszerza funkcjonalność o zewnętrzne czujniki, alarmy lub impulsowanie do rachunku.

Zgodność z Normami

Licznik posiada certyfikaty MID (dyrektywa pomiarowa), CE, UL oraz EAC. Spełnia normy: IEC 62053-21 (energia czynna, klasa 1), EN 50470-3 (energia czynna, klasa B) oraz IEC 61557-12 (urządzenia pomiarowe, klasa 1). Zaprojektowany dla sieci 50/60 Hz.

Zastosowanie

Licznik A9MEM3365 sprawdza się w obiektach, gdzie wymagane jest dokładne pomiarowanie i sublicznikowanie zużycia energii, zwłaszcza w systemach BMS wykorzystujących protokół BACnet. Typowe zastosowania:

• Pomiar i rozliczanie energii w budynkach wielolokalowych (mieszkania, biura, centra handlowe) – fakturowanie podrzędne zgodne z MID.
• Monitoring zużycia energii w przemyśle i infrastrukturze komercyjnej z integracją do systemu zarządzania budynkiem (BACnet).
• Kontrola bilansu energetycznego w instalacjach fotowoltaicznych i magazynach energii (pomiar czterokwadrantowy energii czynnej i biernej).
• Wsparcie dla optymalizacji taryf (4 programy czasowe) – redukcja kosztów energii w obiektach zróżnicowanych czasowo.

Wskazówki Montażowe

Montaż i podłączenie licznika może być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie od obwodu wejściowego. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów należy dobrać zgodnie z maksymalnym prądem obwodu (do 125 A) oraz obowiązującymi normami instalacyjnymi. Momenty dokręcania zacisków – stosuj się do wartości podanych w dokumentacji technicznej producenta. Nie włączaj licznika bez podłączonego przewodu ochronnego (jeśli wymagany).

FAQ

• Jaką dokładność pomiaru energii zapewnia licznik A9MEM3365? Energia czynna mierzona jest z klasą dokładności 1 według IEC 62053-21 oraz klasą B według EN 50470-3. Producent deklaruje również klasę 1 według IEC 61557-12.
• Czy licznik obsługuje protokół komunikacyjny inny niż BACnet? Na podstawie danych technicznych jedynym interfejsem komunikacyjnym jest protokół BACnet (zaciski śrubowe). Brak portów RS-485 Modbus lub Ethernet w specyfikacji.
• Jaki jest stopień ochrony obudowy (IP)? W danych producenta nie podano stopnia IP. Standardowo liczniki przeznaczone do zabudowy w rozdzielnicy charakteryzują się stopniem IP20 (ochrona przed ciałami stałymi powyżej 12 mm, brak ochrony przed wilgocią). Zaleca się montaż w obudowie o wyższym IP w zależności od warunków środowiskowych.
