Licznik energii jednofazowy 40A kl 1 imp PowerLogic | A9MEM2000T Schneider Electric

Opis i Kluczowe Cechy

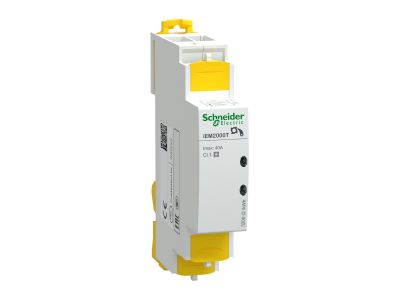

Licznik energii jednofazowy PowerLogic A9MEM2000T z serii Acti9 iem2000 to precyzyjne urządzenie do pomiaru energii czynnej w instalacjach 230 VAC. Dzięki dokładności klasy 1 zgodnej z IEC 62053-21 oraz bezpośredniemu pomiarowi prądu do 40 A zapewnia wiarygodne dane do rozliczeń i monitorowania. Kompaktowa obudowa o szerokości 18 mm (1 moduł) ułatwia montaż na szynie DIN w rozdzielnicy. Brak wyświetlacza rekompensuje funkcjonalne wyjście impulsowe umożliwiające zdalny odczyt i integrację z systemami zarządzania energią.

• Dokładność klasy 1 (IEC 62053-21): gwarantuje precyzyjny pomiar energii czynnej, niezbędny przy podfakturowaniu i alokacji kosztów.
• Bezpośredni pomiar prądu do 40 A: upraszcza instalację – nie wymaga przekładników prądowych, redukuje liczbę elementów w rozdzielnicy.
• Szeroki zakres napięcia 184–276 VAC 50/60 Hz: zapewnia stabilną pracę w typowych sieciach zasilających, nawet przy wahanich napięcia.
• Wyjście impulsowe: umożliwia podłączenie do liczników nadrzędnych, sterowników PLC lub systemów BMS w celu zdalnego odczytu i analizy profilu obciążenia.
• Kompaktowa obudowa 18 mm (1 moduł): oszczędza cenne miejsce w szafie rozdzielczej, szczególnie w instalacjach wieloobwodowych.
• Kompatybilność z oprogramowaniem do zarządzania energią: pozwala na włączenie licznika w cyfrową infrastrukturę IoT i zaawansowane monitorowanie zużycia.

Zgodność z Normami

Licznik spełnia wymagania normy IEC 62053-21 dotyczącej dokładności pomiaru energii czynnej dla liczników klasy 1. Posiada certyfikat CE, potwierdzający zgodność z obowiązującymi dyrektywami europejskimi.

Zastosowanie

Licznik przeznaczony jest do monitorowania i rozdziału kosztów energii w budynkach komercyjnych, biurowych i mieszkaniowych. Sprawdza się jako licznik podfakturowy lub częściowy, umożliwiając przypisanie zużycia do poszczególnych stref, pięter lub jednostek.

• Alokacja kosztów energii między najemcami na poszczególnych piętrach lub strefach budynku.
• Monitorowanie zużycia w obwodach oświetleniowych, gniazd wtykowych lub urządzeń technicznych.
• Integracja z systemami BMS i automatyki budynkowej za pomocą standardowego wyjścia impulsowego.
• Zdalny odczyt danych i analiza profilów obciążenia w ramach cyfrowej instalacji IoT z oprogramowaniem do zarządzania energią.

Wskazówki Montażowe

Montaż powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Urządzenie montuje się na szynie DIN TH35 w rozdzielnicy elektrycznej. Przekrój przewodów należy dobrać do prądu obciążenia (maksymalnie 40 A). Moment dokręcania zacisków stosować zgodnie z dokumentacją producenta. Przed rozpoczęciem jakichkolwiek prac upewnić się, że instalacja jest odłączona od zasilania.

FAQ

• Czy licznik posiada wyświetlacz? Nie, wersja A9MEM2000T nie jest wyposażona w wyświetlacz. Odczyt zużycia odbywa się poprzez wyjście impulsowe, np. do licznika nadrzędnego lub systemu BMS.
• Jakie napięcie zasilania jest wymagane? Licznik zasilany jest bezpośrednio z mierzonego obwodu 230 VAC, akceptuje zakres napięcia 184–276 VAC przy częstotliwości 50 lub 60 Hz.
• Czy można stosować licznik w sieci trójfazowej? Nie, jest to urządzenie jednofazowe przeznaczone do konfiguracji z przewodem fazowym i neutralnym. Do pomiaru w sieci trójfazowej należy zastosować trzy egzemplarze lub dedykowany licznik trójfazowy.
