Licznik energii elektrycznej 3-fazowy 100A | LE-05D F&F

Opis i Kluczowe Cechy

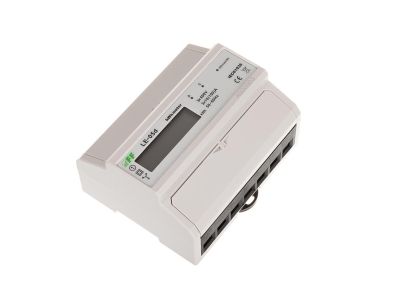

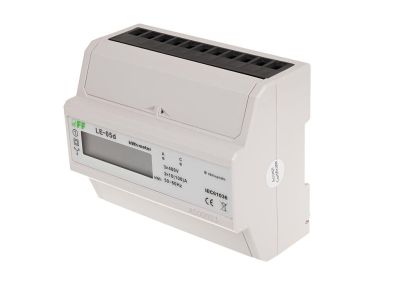

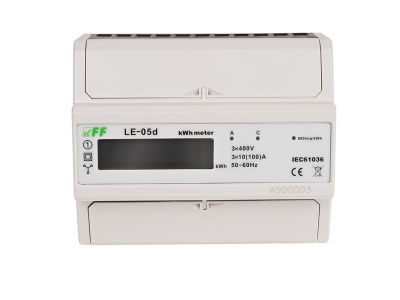

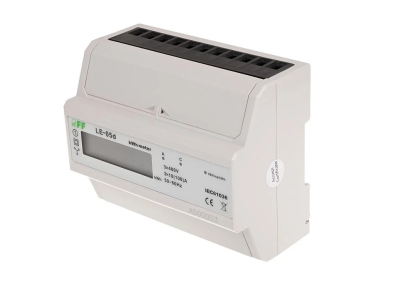

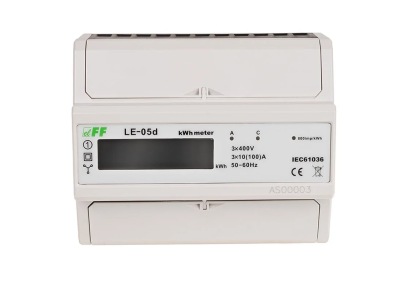

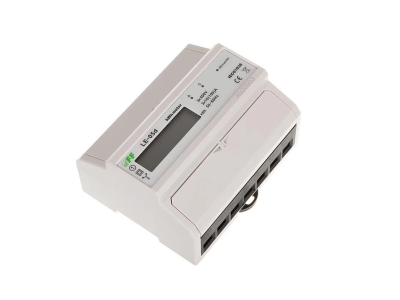

Licznik energii elektrycznej 3-fazowy 100A LE-05D to statyczny (elektroniczny), wzorcowany wskaźnik zużycia energii czynnej prądu przemiennego, przeznaczony do pracy w układzie pomiarowym Arona. Dzięki obsłudze prądu do 100A umożliwia dokładny pomiar w obwodach o dużym obciążeniu. Wyposażony w segmentowy wyświetlacz LCD oraz wyjście impulsowe SO+ / SO-, ułatwia zdalne odczyty i integrację z systemami monitoringu. Szerokość modułu – zgodna z typowymi modułami rozdzielnicowymi (18 mm) – pozwala na łatwy montaż na szynie DIN TH35.

• Prąd znamionowy 100 A: bezpieczna i dokładna rejestracja zużycia energii w obwodach o dużym poborze mocy, bez ryzyka przeciążenia układu pomiarowego.
• Wyjście impulsowe SO+ / SO-: umożliwia podłączenie do zewnętrznych systemów monitoringu, automatyk budynkowych lub liczników nadrzędnych – idealne do rozliczeń i analizy zużycia.
• Wyświetlacz LCD z cyfrą dziesiętną: czytelna prezentacja wartości energii w kWh z dokładnością do 0,1 kWh (100 Wh), co ułatwia szybką kontrolę odczytu.
• Możliwość plombowania osłon zacisków: skuteczna ochrona przed nieuprawnionym dostępem i próbami obejścia licznika, zwiększa bezpieczeństwo i wiarygodność pomiarów.
• Statyczna technologia pomiaru: brak ruchomych części, długa żywotność i stabilność wskazań w całym zakresie obciążenia.

Zgodność z Normami

Licznik LE-05D spełnia wymagania obowiązujących norm europejskich ma zastosowanie w instalacjach zgodnych z standardem DIN. Posiada oznaczenie CE, potwierdzające zgodność z dyrektywami unijnymi. Produkt podlega wzorcowaniu, co gwarantuje powtarzalność i dokładność pomiarów.

Zastosowanie

Statyczny licznik energii 3-fazowy LE-05D znajduje zastosowanie wszędzie tam, gdzie wymagany jest precyzyjny pomiar energii czynnej w układzie trójfazowym. Dzięki wyjściu impulsowemu sprawdza się w systemach automatyki budynkowej i zdalnego odczytu.

• Podlicznik energii w budynkach wielorodzinnych, biurowych i przemysłowych.
• Monitorowanie zużycia energii w instalacjach fotowoltaicznych i pompach ciepła.
• Integracja z systemami BMS, PLC i stycznikami impulsowymi do zdalnego zarządzania obciążeniem.
• Rozliczanie energii w warsztatach, magazynach i lokalach usługowych.

Wskazówki Montażowe

Montaż licznika LE-05D może być przeprowadzony wyłącznie przez wykwalifikowaną osobę posiadającą uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie należy odłączyć napięcie w całym obwodzie. Urządzenie montuje się na szynie DIN TH35 w rozdzielnicy. Przekrój przewodów przyłączeniowych należy dobrać do prądu znamionowego 100 A oraz zgodnie z obowiązującymi normami. Momenty dokręcania zacisków – według dokumentacji producenta. Po instalacji zaleca się sprawdzenie poprawności wskazań i ewentualne zaplombowanie osłon.

FAQ

• Czy licznik LE-05D ma wyjście impulsowe? Tak, urządzenie wyposażone jest w wyjście impulsowe SO+ / SO- (800 impulsów na kWh), umożliwiające podłączenie do zewnętrznych systemów monitoringu lub liczników nadrzędnych.
• Jak odczytywać wskazania? Czy wyświetlacz pokazuje dziesiętne części kWh? Wyświetlacz LCD pokazuje wartości w kWh z rozdzielczością 0,1 kWh – cyfra po przecinku oznacza 100 Wh. Dioda LED sygnalizuje przepływ energii w każdej fazie.
• Czy licznik można plombować? Tak, konstrukcja przewiduje plombowanie osłon zacisków wejściowych i wyjściowych, co uniemożliwia nieautoryzowany dostęp i zabezpiecza przed próbami obejścia pomiaru.
