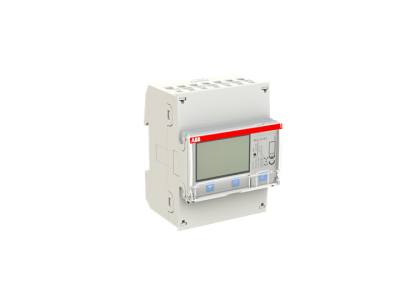

Licznik energii elektrycznej modułowy 3-fazowy przekładnikowy, kl.B(1), pro M compact, B24 113-100 | 2CMA100179R1000 ABB

Alternatywny kod produktu: 2CMA100179R1000

Opis i Kluczowe Cechy

Licznik energii elektrycznej modułowy 3-fazowy B24 113-100 (symbol 2CMA100179R1000) to zaawansowane urządzenie pomiarowe zaprojektowane do montażu na szynie DIN. Posiada podświetlany, czytelny wyświetlacz LCD, który ułatwia odczyt danych w warunkach o słabym oświetleniu. Miernik współpracuje z systemami 3- lub 4-przewodowymi, co zwiększa jego elastyczność instalacyjną. Klasa dokładności B(1) gwarantuje wysoką precyzję pomiarów energii czynnej, zgodną z normami MID.

• Klasa dokładności B(1): Zapewnia precyzyjne pomiary energii czynnej, spełniając wymagania dla systemów rozliczeniowych i monitoringu zużycia energii.
• Podświetlany wyświetlacz LCD: Umożliwia łatwy odczyt danych pomiarowych nawet w ciemnych szafach sterowniczych lub rozdzielnicach.
• Komunikacja M-Bus: Umożliwia zdalny odczyt danych i integrację z systemami sterowania budynkiem (BMS) lub systemami monitoringu energetycznego.
• 25 możliwych alarmów i dzienniki zdarzeń: Ułatwiają diagnostykę i monitorowanie stanu instalacji, co zwiększa niezawodność systemu.
• Jedno wyjście impulsowe: Pozwala na integrację z systemami sterowania lub rejestracji danych zewnętrznych.

Zgodność z Normami

Licznik spełnia wymogi normy MID (Measurement Instruments Directive) oraz jest zatwierdzony przez IEC. Zapewnia zgodność z europejskimi przepisami dotyczącymi dokładności pomiarów energii elektrycznej w systemach rozliczeniowych.

Zastosowanie

Licznik energii B24 113-100 znajduje zastosowanie w instalacjach elektrycznych budynków komercyjnych, przemysłowych oraz mieszkalnych, gdzie wymagana jest precyzyjna rejestracja zużycia energii.

• Systemy monitoringu zużycia energii w budynkach biurowych lub przemysłowych.
• Instalacje rozliczeniowe w budynkach wielorodzinnych lub osiedlach mieszkaniowych.
• Systemy sterowania BMS (Building Management System) do optymalizacji zużycia energii.
• Pomiar energii w układach zasilania awaryjnego (UPS) lub generatorach rezerwowych.

Wskazówki Montażowe

Montaż licznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Urządzenie należy zamontować na szynie DIN w rozdzielnicy elektrycznej, zachowując odpowiednie odstępy od innych elementów. Przed podłączeniem zasilania należy upewnić się, że wszystkie połączenia są prawidłowe i zgodne z dokumentacją techniczną. Licznik należy podłączyć do odpowiednich przewodów fazowych i neutralnych, zachowując kolejność zgodną z oznaczeniami na obudowie. Po montażu należy przeprowadzić testy funkcjonalne, w tym sprawdzenie komunikacji M-Bus i działania wyjścia impulsowego.

FAQ

• Czy licznik wymaga zewnętrznego transformatora prądowego? Tak – licznik jest typu przekładnikowego i wymaga podłączenia zewnętrznych przekładników prądowych do pomiaru energii w układach 3-fazowych.
• Jakie są maksymalne parametry prądowe licznika? Maksymalny prąd nie został podany w danych produktu – sprawdź dokumentację techniczną lub etykietę na liczniku.
• Czy licznik posiada zatwierdzenie MID? Tak – licznik jest zatwierdzony przez MID, co potwierdza jego zgodność z europejskimi przepisami dotyczącymi dokładności pomiarów.
