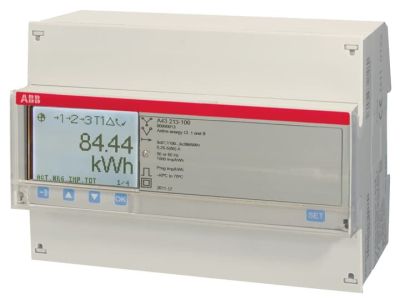

Licznik energii elektrycznej, modułowy 3-fazowy do 80A, kl.B(1), pro M compact, A43 213-100 | 2CMA170523R1000 ABB

Alternatywny kod produktu: 2CMA170523R1000

Opis i Kluczowe Cechy

Licznik energii elektrycznej 3-fazowy modułowy na szynę DIN (symbol 2CMA170523R1000) o maksymalnym prądzie pomiarowym 80A to zaawansowane urządzenie do pomiaru energii czynnej i biernej w systemach 3- i 4-przewodowych. Przeznaczony do montażu w instalacjach przemysłowych, budynkach komercyjnych oraz obiektach użyteczności publicznej. Wyposażony w podświetlany, łatwy do odczytu wyświetlacz zorientowany na piksele, klasę dokładności 1.0 (zgodną z normami MID) oraz bogate funkcje rejestracji i monitoringu.

• Podświetlany wyświetlacz o wysokim kontraście: Ułatwia odczyt danych w różnych warunkach oświetleniowych, nawet przy słabym świetle.
• Pomiar energii czynnej i biernej w trybie 3- i 4-przewodowym: Kompleksowe monitorowanie zużycia energii w instalacjach trójfazowych.
• Komunikacja M-Bus: Umożliwia zdalny odczyt danych oraz integrację z systemami monitoringu energetycznego.
• 25 niezależnych alarmów i rejestr zdarzeń: Powiadomienia o przekroczeniach progów zużycia, awariach lub nieprawidłowościach w sieci.
• Jedno wyjście impulsowe/alarmowe: Przeznaczone do współpracy z systemami automatyki budynkowej, sterownikami PLC lub układami sygnalizacji.

Zgodność z Normami

Licznik spełnia wymagania normy MID (Measurement Instrument Directive) oraz dyrektyw unijnych dotyczących przyrządów pomiarowych. Zatwierdzony przez IEC i posiada certyfikację zgodności z europejskimi standardami bezpieczeństwa i dokładności pomiarowej.

Zastosowanie

Licznik energii elektrycznej 3-fazowy 80A znajduje zastosowanie w instalacjach wymagających precyzyjnego pomiaru zużycia energii, rejestracji zdarzeń i kontroli parametrów sieci.

• Budynki przemysłowe i hale produkcyjne – monitorowanie zużycia energii w poszczególnych obwodach.
• Obiekty komercyjne (biura, centra handlowe) – rozliczanie zużycia energii pomiędzy najemcami.
• Infrastruktura publiczna (szpitale, szkoły) – kontrola poboru energii i identyfikacja nieprawidłowości.
• Systemy BMS (Building Management Systems) – integracja z platformami zarządzania energią.

Wskazówki Montażowe

Montaż licznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie należy montować na szynie DIN w rozdzielnicy elektrycznej, zgodnie z instrukcją producenta. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie w instalacji. Należy zapewnić odpowiednią wentylację otoczenia oraz unikać montażu w bezpośredniej bliskości źródeł ciepła. Podłączenie przewodów należy wykonać zgodnie z oznaczeniami na zaciskach, używając przewodów o odpowiednim przekroju (min. 6 mm² dla prądu 80A).

FAQ

• Czy licznik mierzy energię bierną? Tak, licznik rejestruje zarówno energię czynną, jak i bierną w systemach 3- i 4-przewodowych.
• Jaka jest klasa dokładności licznika? Klasa dokładności wynosi 1.0, co spełnia wymagania norm MID dla przyrządów pomiarowych.
• Czy licznik posiada funkcję eksportu energii? Tak, miernik umożliwia rejestrację importu i eksportu energii w różnych rejestrach oraz jednej sumie.
