Licznik energii elektrycznej 3-fazowy 400A | LE-03D-CT400 F&F

Alternatywny kod produktu: LE-03D CT4

Opis i Kluczowe Cechy

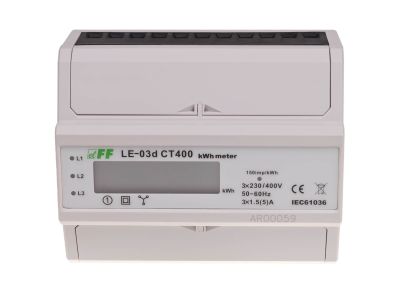

Licznik energii LE-03D-CT400 to statyczny (elektroniczny) trójfazowy licznik półpośredni, przeznaczony do współpracy z przekładnikami prądowymi o prądzie wtórnym 5 A. Umożliwia pomiar energii w układach o prądzie do 400 A (w zależności od zastosowanego przekładnika) i wyposażony jest w segmentowy wyświetlacz LCD oraz diody sygnalizacyjne L1/L2/L3. Konstrukcja przewiduje możliwość plombowania osłon zacisków, co zwiększa bezpieczeństwo rozliczeń.

• Współpraca z przekładnikami prądowymi 5 A: pomiar dużych prądów bez bezpośredniego włączania licznika w obwód główny – zwiększa bezpieczeństwo i elastyczność instalacji.
• Segmentowy wyświetlacz LCD: czytelne wskazanie zużycia energii w kWh, umożliwiające szybki odczyt bez dodatkowych narzędzi.
• Diody LED L1, L2, L3: sygnalizacja poboru energii w każdej fazie – ułatwia diagnostykę obciążenia i monitorowanie symetrii faz.
• Wyjście impulsowe SO+ / SO-: umożliwia podłączenie zewnętrznego urządzenia rejestrującego (np. systemu BMS) do zdalnego odczytu zużycia.
• Możliwość plombowania osłon zacisków: zabezpiecza przed nieautoryzowanym dostępem i manipulacją, co jest istotne w aplikacjach rozliczeniowych.

Zgodność z Normami

Licznik LE-03D-CT400 spełnia wymagania obowiązujących dyrektyw Unii Europejskiej i posiada certyfikat CE. Został zaprojektowany zgodnie z normami dla elektronicznych liczników energii, co zapewnia wiarygodność pomiarów i bezpieczeństwo użytkowania.

Zastosowanie

Licznik półpośredni LE-03D-CT400 znajduje zastosowanie w układach pomiaru energii w obiektach przemysłowych, komercyjnych i użyteczności publicznej, gdzie wymagane jest monitorowanie zużycia w poszczególnych obwodach lub strefach.

• Jako podlicznik w rozdzielnicach głównych i podrozdzielnicach.
• Do pomiaru zużycia energii przez maszyny, linie produkcyjne lub urządzenia technologiczne.
• W systemach zarządzania energią (BMS) – integracja poprzez wyjście impulsowe.
• Do rozliczania energii między najemcami w budynkach wielostanowiskowych (np. biurowce, centra handlowe).

Wskazówki Montażowe

Montaż licznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie we wszystkich biegunach. Podłączenie wykonaj zgodnie ze schematem elektrycznym dostarczonym przez producenta. Przekroje przewodów dobierz do prądu wtórnego przekładników (5 A) oraz obciążalności zacisków. Po zakończeniu montażu należy zaplombować osłony zacisków wejściowych i wyjściowych, aby uniemożliwić nieautoryzowany dostęp.

FAQ

• Jakie diody LED znajdują się na liczniku? Licznik wyposażony jest w trzy diody LED oznaczone L1, L2, L3, które migają proporcjonalnie do poboru energii w każdej fazie. Dodatkowo dioda impulsowa (300 imp/kWh) sygnalizuje sumaryczne zużycie w układzie trójfazowym.
• Czy licznik posiada wyjście impulsowe? Tak, zaciski SO+ i SO- umożliwiają podłączenie zewnętrznego urządzenia rejestrującego impulsy (np. modułu komunikacyjnego, licznika nadrzędnego lub sterownika PLC).
• Czy licznik można plombować? Tak, osłony zacisków wejściowych i wyjściowych przystosowane są do plombowania, co uniemożliwia dokonanie obejścia licznika i zwiększa bezpieczeństwo pomiarów w aplikacjach rozliczeniowych.
