Licznik energii elektrycznej 3-fazowy 200A | LE-03D-CT200 F&F

Alternatywny kod produktu: LE-03D CT2

Opis i Kluczowe Cechy

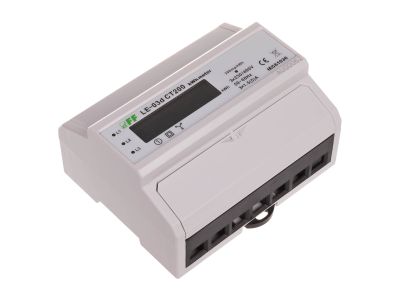

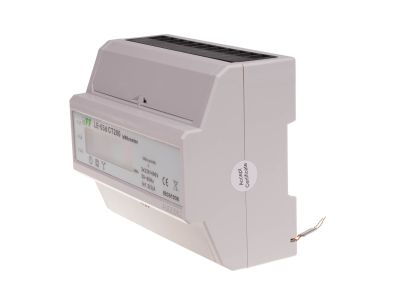

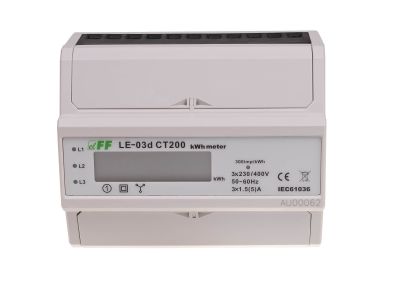

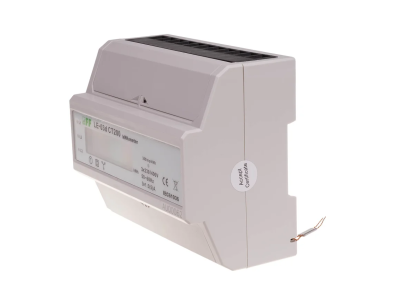

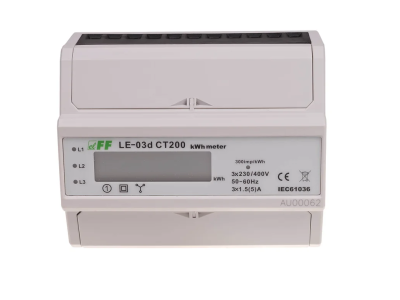

Licznik energii elektrycznej LE-03D-CT200 to statyczny (elektroniczny) wskaźnik energii prądu przemiennego trójfazowego, przeznaczony do pracy w układzie półpośrednim z przekładnikami prądowymi o prądzie wtórnym 5 A. Dzięki maksymalnemu prądowi mierzonemu określonemu przez dobrane przekładniki (np. 200 A) umożliwia precyzyjne rozliczanie zużycia energii w obwodach o dużych obciążeniach bez konieczności prowadzenia przewodów o dużym przekroju. Wyposażony w segmentowy wyświetlacz LCD, diody sygnalizacyjne L1, L2, L3 oraz wyjście impulsowe SO+ / SO-.

• Współpraca z przekładnikami prądowymi 5 A: licznik mierzy energię w układzie półpośrednim – rzeczywisty pobór odczytujesz bezpośrednio z wyświetlacza, a przekładniki dobierasz do prądu pierwotnego instalacji.
• Sygnalizacja LED dla każdej fazy (L1, L2, L3): miganie diody informuje o poborze energii w danej fazie, co ułatwia szybką identyfikację obciążenia i diagnostykę.
• Wyjście impulsowe SO (300 impulsów/kWh): umożliwia podłączenie zewnętrznego urządzenia zdalnego odczytu (np. systemu BMS lub koncentratora danych) do monitorowania energii w czasie rzeczywistym.
• Wyświetlacz LCD segmentowy: czytelny odczyt całkowitej energii pobranej przez układ trójfazowy, bez konieczności stosowania dodatkowych interfejsów.
• Możliwość plombowania osłon zacisków: zabezpiecza przed nieautoryzowanym dostępem i uniemożliwia wykonanie obejścia licznika, co podnosi bezpieczeństwo rozliczeń.

Zgodność z Normami

Licznik LE-03D-CT200 spełnia wymagania europejskich norm dotyczących statycznych liczników energii elektrycznej. Posiada certyfikat CE potwierdzający zgodność z obowiązującymi dyrektywami. Urządzenie jest wzorcowane fabrycznie i przeznaczone do legalnego obrotu towarowego w systemach pomiarowych.

Zastosowanie

Licznik trójfazowy z wyjściem impulsowym znajduje zastosowanie wszędzie tam, gdzie wymagany jest dokładny pomiar energii w obwodach z przekładnikami prądowymi – zarówno w obiektach przemysłowych, jak i komercyjnych.

• Rozliczanie energii w halach produkcyjnych, maszynach i urządzeniach o dużym poborze mocy.
• Monitoring zużycia energii w budynkach biurowych, centrach handlowych i magazynach – integracja z systemami BMS/EMS.
• Podstacja energetyczna lub węzeł cieplny – pomiar półpośredni umożliwia bezpieczne podłączenie do szyn zbiorczych.
• Automatyka budynkowa i przemysłowa – impulsowe wyjście SO służy do zliczania energii przez sterowniki PLC lub liczniki nadrzędne.

Wskazówki Montażowe

Montaż licznika może być wykonany wyłącznie przez osobę posiadającą odpowiednie uprawnienia (min. SEP do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie we wszystkich fazach. Urządzenie przeznaczone jest do zabudowy w rozdzielnicy na szynie nośnej TH35 (DIN). Przekrój przewodów przyłączeniowych dobierz zgodnie z obciążalnością prądową – w przypadku obwodów napięciowych minimum 1,5 mm², dla torów prądowych z przekładnikami stosuj przewody o przekroju 2,5 mm². Momenty dokręcania zacisków sprawdź w instrukcji producenta. Po zamontowaniu zaleca się plombowanie osłon zacisków, aby uniemożliwić ingerencję.

FAQ

• Czy licznik może pracować bez podłączenia przekładników prądowych? Nie – LE-03D-CT200 jest przystosowany wyłącznie do układu półpośredniego z przekładnikami o prądzie wtórnym 5 A. Bez nich nie będzie mierzył energii.
• Jakie urządzenia można podłączyć do wyjścia impulsowego SO? Wyjście SO+ / SO- generuje impulsy o częstotliwości 300 imp/kWh. Można podłączyć np. zdalny koncentrator danych, moduł IoT, wejście impulsowe sterownika PLC lub inny licznik nadrzędny.
• Czy diody LED L1, L2, L3 świecą się ciągle? Nie – diody migają proporcjonalnie do pobieranej energii w danej fazie. Częstotliwość migania wzrasta wraz ze wzrostem obciążenia, co pozwala wizualnie ocenić, która faza jest najbardziej obciążona.
