Licznik energii elektrycznej 3-fazowy, przekładnikowy, kl.C(0,5), pro M compact, A44 553-110 | 2CMA170549R1000 ABB

Alternatywny kod produktu: 2CMA170549R1000

Opis i Kluczowe Cechy

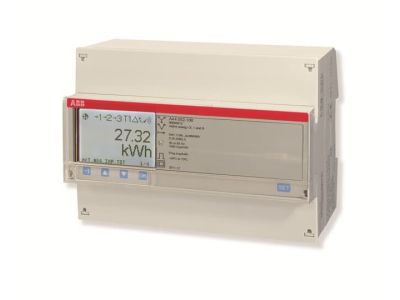

Licznik energii elektrycznej 3-fazowy (symbol 2CMA170549R1000) na szynę DIN A44 553-110 o klasie dokładności C(0,5) to zaawansowane urządzenie pomiarowe przeznaczone do precyzyjnego monitorowania zużycia energii czynnej i biernej w systemach trój- lub czteroprzewodowych. Obsługuje szeroki zakres napięć, w tym aplikacje do 690 V. Posiada podświetlany, zorientowany pikselowo wyświetlacz LED o wysokiej czytelności, ułatwiający odczyt nawet w trudnych warunkach oświetleniowych.

• Klasa dokładności C(0,5): Zapewnia precyzyjny pomiar energii czynnej i biernej, zgodny z wymaganiami norm MID dla urządzeń rozliczeniowych.
• Pomiar energii czynnej i biernej: Możliwość rejestracji importu i eksportu energii w odrębnych rejestrach oraz sumarycznie, z podziałem na taryfy.
• Komunikacja RS-485 z protokołem Modbus RTU/EQ: Umożliwia integrację z systemami SCADA, monitorowanie zdalne i automatyczne gromadzenie danych pomiarowych.
• 25 alarmów i dzienniki zdarzeń ze znacznikami czasu: Szybka identyfikacja anomalii w instalacji oraz rejestracja zdarzeń z dokładnością do sekundy.
• 8-kanałowy profil obciążenia i 4 programowalne wejścia/wyjścia: Rozszerzone możliwości monitoringu i sterowania, dostosowane do indywidualnych potrzeb aplikacji przemysłowych.

Zgodność z Normami

Licznik spełnia wymagania normy IEC 62053-22 (klasa dokładności C(0,5)), a także posiada certyfikację MID (Measuring Instruments Directive) dla urządzeń rozliczeniowych. Zapewnia zgodność z dyrektywami Unii Europejskiej w zakresie precyzyjnego pomiaru energii elektrycznej.

Zastosowanie

Licznik energii 3-fazowy A44 553-110 dedykowany jest do zastosowań wymagających precyzyjnego monitoringu zużycia energii w instalacjach przemysłowych, budynkach komercyjnych oraz infrastrukturze krytycznej.

• Monitoring zużycia energii w halach produkcyjnych, centrach danych i budynkach biurowych.
• Rozliczenia międzyoperatorskie w systemach energetycznych z podziałem na taryfy.
• Integracja z systemami BMS/SCADA do zdalnego nadzoru i optymalizacji zużycia energii.
• Precyzyjne pomiary w instalacjach o napięciu do 690 V, w tym w aplikacjach przemysłowych zasilanych z sieci średniego napięcia.

Wskazówki Montażowe

Montaż licznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i dokumentacją techniczną. Urządzenie należy zamontować na szynie DIN w rozdzielnicy. Przed podłączeniem zasilania należy upewnić się, że napięcie w instalacji odpowiada zakresowi nominalnemu licznika. Połączenia wykonać zgodnie z oznaczeniami na obudowie, zwracając szczególną uwagę na poprawność połączeń fazowych. Parametry montażowe (moment dokręcania zacisków, dobór przewodów) należy dostosować do wymagań producenta.

FAQ

• Czy licznik posiada certyfikat MID? Tak – licznik A44 553-110 posiada certyfikację MID, co umożliwia jego stosowanie do celów rozliczeniowych zgodnie z europejskimi przepisami prawnymi.
• Jaki protokół komunikacyjny obsługuje licznik? Urządzenie wyposażone jest w interfejs RS-485, który umożliwia komunikację z systemami nadrzędnymi poprzez protokoły Modbus RTU lub EQ.
• Czy licznik mierzy energię bierną? Tak – oprócz energii czynnej, licznik rejestruje również energię bierną, zarówno w trybie importu, jak i eksportu, z rozróżnieniem na rejestry i taryfy.
