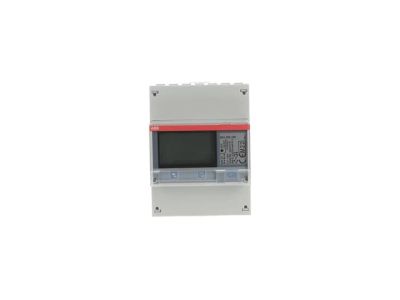

Licznik energii elektrycznej 3-fazowy przekładnikowy, en.czynna+bierna, kl.C(0,5) B24 352-100 | 2CMA100183R1000 ABB

Alternatywny kod produktu: 2CMA100183R1000

Opis i Kluczowe Cechy

Licznik energii elektrycznej 3-fazowy B24 352-100 (symbol 2CMA100183R1000) to kompaktowy miernik na szynę DIN przeznaczony do pomiaru energii czynnej i biernej w systemach 3- lub 4-przewodowych. Czytelny, podświetlany wyświetlacz ułatwia odczyt parametrów nawet w trudnych warunkach oświetleniowych. Miernik klasy dokładności 0,5 (oznaczenie C) spełnia wymogi normy IEC i posiada certyfikację MID, co potwierdza jego zgodność z europejskimi standardami pomiarowymi.

• Pomiar energii czynnej i biernej: Dokładny monitoring zużycia energii w obu kierunkach – import i eksport – z możliwością rejestracji w czterech niezależnych taryfach.
• Klasa dokładności 0,5 (C): Wysoka precyzja pomiaru zgodna z normą IEC i certyfikatem MID, przeznaczona do rozliczeń handlowych i monitoringu zużycia.
• Komunikacja RS-485 Modbus RTU: Możliwość integracji z systemami SCADA, centralkami sterującymi lub oprogramowaniem do zdalnego monitoringu energii.
• Podświetlany wyświetlacz LCD: Czytelny odczyt danych nawet w słabym oświetleniu, z możliwością konfigurowania ekranów.
• 25 alarmów i dzienniki zdarzeń: Automatyczne powiadomienia o zdarzeniach krytycznych (np. zanik fazy, przeciążenie) oraz zapis historii zdarzeń dla potrzeb diagnostyki i audytu.

Zgodność z Normami

Licznik B24 352-100 spełnia wymagania normy IEC 62053-22 dla klasy dokładności 0,5 oraz posiada certyfikację MID (Measuring Instruments Directive), co potwierdza jego przydatność do rozliczeń handlowych w Unii Europejskiej. Produkt posiada oznaczenie CE.

Zastosowanie

Licznik energii 3-fazowy B24 352-100 jest dedykowany do pomiaru zużycia energii w instalacjach elektrycznych budynków komercyjnych, przemysłowych i mieszkalnych. Jego precyzyjny pomiar i zaawansowane funkcje sprawiają, że znajduje zastosowanie w systemach monitoringu energetycznego, rozliczeniowych oraz systemach automatyki budynkowej.

• Budynki biurowe i handlowe – precyzyjne rozliczanie zużycia energii między najemcami.
• Instalacje przemysłowe – monitoring zużycia energii przez maszyny i urządzenia.
• Systemy fotowoltaiczne – pomiar energii czynnej i biernej w instalacjach zasilanych z sieci i z odnawialnych źródeł energii.
• Centrale sterujące – integracja z systemami BMS (Building Management System) poprzez interfejs RS-485.

Wskazówki Montażowe

Montaż licznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i normami bezpieczeństwa. Miernik należy zamontować na szynie DIN w szafie sterowniczej lub rozdzielnicy. Przed podłączeniem należy bezwzględnie odłączyć napięcie w obwodzie. Podłączenie przewodów fazowych i neutralnego należy wykonać zgodnie z oznaczeniami na liczniku, dbając o odpowiedni dobór przekroju kabli i momentów dokręcenia zacisków. Po montażu przeprowadzić testy funkcjonalne i weryfikację poprawności pomiaru.

FAQ

• Czy licznik może mierzyć energię zarówno czynną, jak i bierną? Tak, licznik B24 352-100 mierzy zarówno energię czynną, jak i bierną, z możliwością rejestracji importu i eksportu w czterech niezależnych taryfach.
• Jaki interfejs komunikacyjny posiada licznik? Licznik wyposażony jest w interfejs RS-485, który umożliwia komunikację poprzez protokół Modbus RTU. Pozwala to na zdalne monitorowanie i integrację z systemami nadrzędnymi.
• Czy licznik posiada certyfikat MID? Tak, licznik posiada certyfikację MID, co potwierdza jego zgodność z europejskimi dyrektywami dotyczącymi przyrządów pomiarowych i uprawnia do stosowania w rozliczeniach handlowych.
