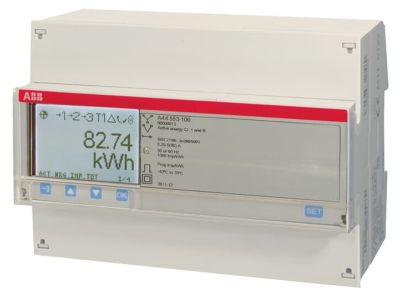

Licznik energii elektrycznej 3-fazowy, przekładnikowy, en.czynna+bierna, kl.C(0,5) A44 553-100 | 2CMA170546R1000 ABB

Alternatywny kod produktu: 2CMA170546R1000

Opis i Kluczowe Cechy

Licznik energii elektrycznej 3-fazowy A44 553-100 (symbol 2CMA170546R1000) to zaawansowany miernik na szynę DIN zaprojektowany do precyzyjnego pomiaru energii czynnej i biernej w układach trój- i czteroprzewodowych. Wysokiej klasy dokładności C(0,5) zapewnia wiarygodne wyniki nawet przy niskich obciążeniach. Duży, podświetlany wyświetlacz zorientowany pikselowo ułatwia odczyt danych w warunkach przemysłowych i komercyjnych.

• Pomiar energii czynnej i biernej: Kompleksowa analiza zużycia energii – import, eksport oraz rejestracja wartości pośrednich z możliwością resetu.
• Klasa dokładności C(0,5): Zapewnia wysoką precyzję pomiaru zgodną z normami MID, niezbędną w rozliczeniach handlowych.
• Podświetlany wyświetlacz LCD: Duży, czytelny ekran zorientowany na piksele – doskonała widoczność nawet w trudnych warunkach oświetleniowych.
• Komunikacja M-Bus: Umożliwia zdalne odczyty i integrację z systemami monitoringu energetycznego.
• Wewnętrzny zegar z rejestrem taryf: Automatyczne przełączanie stawek, zapis zdarzeń z dokładnością do sekundy oraz monitoring maksymalnego i minimalnego zapotrzebowania.

Zgodność z Normami

Licznik spełnia wymagania normy IEC oraz posiada certyfikację MID (Measuring Instruments Directive), co potwierdza jego zgodność z europejskimi standardami dokładności i bezpieczeństwa dla urządzeń pomiarowych w energetyce.

Zastosowanie

Licznik energii 3-fazowy A44 553-100 znajduje zastosowanie w punktach pomiarowych dla:

• Budynków przemysłowych i magazynów – precyzyjny monitoring zużycia energii czynnej i biernej.
• Obiektów komercyjnych (biurowce, centra handlowe) – rozliczenia z dostawcą energii oraz optymalizacja kosztów.
• Systemów fotowoltaicznych – rejestracja energii importowanej i eksportowanej do sieci.
• Stacji ładowania pojazdów elektrycznych – monitoring mocy w układach trójfazowych.
• Węzłów cieplnych i systemów grzewczych zasilanych energią elektryczną.

Wskazówki Montażowe

Montaż licznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP przy bezwzględnym odłączeniu napięcia w obwodzie. Urządzenie należy zamontować na szynie DIN 35 mm w szafie rozdzielczej lub obudowie dedykowanej. Przed podłączeniem należy skontrolować zgodność napięć zasilających z zakresem pracy licznika (230/400V w układzie trójfazowym). Połączenia prądowe wymagają użycia odpowiednich przewodów o przekroju dostosowanym do maksymalnego prądu obwodu. Zaleca się stosowanie zabezpieczeń nadprądowych. Po montażu przeprowadzić testy funkcjonalne i zweryfikować poprawność transmisji danych przez interfejs M-Bus.

FAQ

• Czy licznik mierzy energię bierną indukcyjną i pojemnościową? Tak, miernik rejestruje energię bierną obu typów (indukcyjną i pojemnościową) z możliwością rozdzielenia importu i eksportu w odrębnych rejestrach.
• Jakie jest maksymalne obciążenie prądowe licznika? Maksymalny prąd nie został określony w danych produktu – sprawdź etykietę na urządzeniu lub kartę katalogową.
• Czy licznik posiada funkcję rejestracji profilu obciążenia? Tak, wyposażony jest w 8-kanałowy profil obciążenia, który pozwala na szczegółową analizę zużycia energii w czasie.
