Licznik energii elektrycznej 3-fazowy przekładnikowy, en.czynna+bierna, kl.B(1) B24 212-100 | 2CMA100180R1000 ABB

Alternatywny kod produktu: 2CMA100180R1000

Opis i Kluczowe Cechy

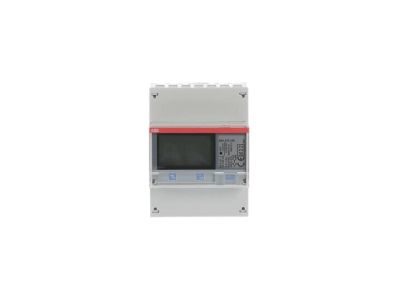

Licznik energii elektrycznej 3-fazowy B24 212-100 (symbol 2CMA100180R1000) to zaawansowane urządzenie pomiarowe przeznaczone do montażu na szynie DIN. Wyposażone w podświetlany, czytelny wyświetlacz oraz klasę dokładności B(1) spełnia wymogi norm MID. Miernik mierzy zarówno energię czynną, jak i bierną w systemach 3- lub 4-przewodowych, rejestrując dane w dziennikach zdarzeń i alarmach.

• Pomiar energii czynnej i biernej: Pełna analiza zużycia energii – pozwala na identyfikację strat mocy biernej i optymalizację kosztów w instalacjach przemysłowych oraz budynkach komercyjnych.
• Komunikacja RS-485 (Modbus RTU): Umożliwia zdalne monitorowanie parametrów, integrację z systemami BMS oraz automatyczne gromadzenie danych pomiarowych dla celów rozliczeniowych.
• Klasa dokładności B(1): Zatwierdzona przez normy MID – spełnia wymogi prawne dla mierników energetycznych stosowanych w rozliczeniach handlowych.
• 25 alarmów i dzienniki zdarzeń: Wczesne wykrywanie anomalii w instalacji, takich jak przeciążenia, zaniki napięcia czy nieprawidłowości w zużyciu energii.
• Jeden wyjście impulsowe lub alarmowe: Możliwość integracji z systemami sterowania lub sygnalizacji awarii w czasie rzeczywistym.

Zgodność z Normami

Licznik spełnia wymagania normy MID (Measuring Instruments Directive) oraz standardów IEC dotyczących przyrządów pomiarowych. Posiada certyfikację zatwierdzoną przez odpowiednie jednostki certyfikujące, co potwierdza jego przydatność do rozliczeń handlowych.

Zastosowanie

Licznik energii B24 212-100 przeznaczony jest do pomiaru i monitorowania zużycia energii w instalacjach elektrycznych o średnich i dużych obciążeniach.

• Budynki komercyjne i biurowe – rozliczanie energii czynnej i biernej z dostawcą sieci.
• Instalacje przemysłowe – optymalizacja zużycia energii i wykrywanie strat mocy biernej.
• Systemy BMS (Building Management System) – integracja z centralami sterującymi w celu automatycznego zarządzania energią.
• Pomieszczenia serwerowni i centra danych – monitoring zużycia energii i identyfikacja nieprawidłowości w zasilaniu.

Wskazówki Montażowe

Montaż licznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Urządzenie należy zainstalować na szynie DIN, zachowując odpowiednie odstępy od innych modułów dla zapewnienia wentylacji. Połączenia elektryczne należy wykonać zgodnie z dokumentacją techniczną, zwracając uwagę na prawidłowe podłączenie obwodów napięciowych i prądowych. Po montażu przeprowadzić testy funkcjonalne, w tym weryfikację komunikacji RS-485 i poprawności pomiarów. W przypadku integracji z systemami nadrzędnymi należy skonfigurować protokół Modbus RTU zgodnie z dostarczoną specyfikacją.

FAQ

• Czy licznik mierzy energię w obu kierunkach (import i eksport)? Tak, miernik rejestruje zarówno import, jak i eksport energii czynnej i biernej, co pozwala na kompleksową analizę bilansu energetycznego.
• Jaki protokół komunikacyjny obsługuje licznik? Urządzenie wyposażone jest w interfejs RS-485 z protokołem Modbus RTU, co umożliwia zdalne monitorowanie i integrację z systemami nadrzędnymi.
• Czy licznik może być stosowany w instalacjach 3- i 4-przewodowych? Tak, miernik B24 212-100 zaprojektowano do pracy w systemach 3- lub 4-przewodowych, co zapewnia elastyczność instalacji.
