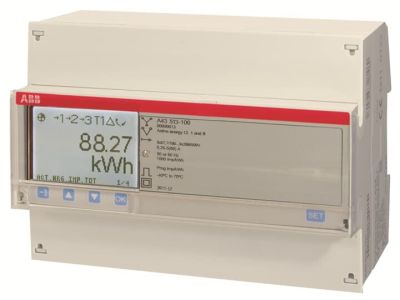

Licznik energii elektrycznej, 3-fazowy do 80A, en.czynna+bierna, kl.B(1), pro M compact, A43 513-100 | 2CMA170532R1000 ABB

Alternatywny kod produktu: 2CMA170532R1000

Opis i Kluczowe Cechy

Licznik energii elektrycznej 3-fazowy do 80A (symbol 2CMA170532R1000) z serii pro M compact A43 513 to zaawansowane urządzenie pomiarowe przeznaczone do montażu na szynie DIN. Zapewnia precyzyjny pomiar energii czynnej i biernej w systemach 3- lub 4-przewodowych, z możliwością rozliczania importu i eksportu energii. Wyposażony w duży, podświetlany wyświetlacz LCD zorientowany na piksele, ułatwiający odczyt danych nawet w trudnych warunkach oświetleniowych. Wysoka klasa dokładności B(1) gwarantuje wiarygodność pomiarów zgodnie z normami MID.

• Pomiar energii czynnej i biernej: Kompleksowe monitorowanie zużycia energii, umożliwiające optymalizację kosztów i identyfikację strat mocy biernej.
• Podświetlany wyświetlacz LCD: Duży, czytelny ekran zorientowany na piksele, zapewniający szybki odczyt danych nawet w słabym oświetleniu.
• Klasa dokładności B(1): Wysoka precyzja pomiarów zgodna z wymaganiami norm MID, potwierdzona certyfikacją dla systemów rozliczeniowych.
• Komunikacja M-Bus: Umożliwia zdalny odczyt danych i integrację z systemami monitoringu energetycznego.
• Programowalne wejścia/wyjścia (4 kanały): Elastyczność w sterowaniu procesami lub alarmowaniu w przypadku przekroczenia progów zużycia energii.

Zgodność z Normami

Licznik spełnia wymagania normy IEC oraz posiada certyfikat MID (Measuring Instruments Directive), co potwierdza jego zgodność z europejskimi standardami dla urządzeń pomiarowych. Produkt gotowy do stosowania w systemach rozliczeniowych.

Zastosowanie

Licznik energii pro M compact A43 513 znajduje zastosowanie w instalacjach przemysłowych, budynkach komercyjnych oraz obiektach użyteczności publicznej, gdzie wymagany jest precyzyjny monitoring zużycia energii.

• Pomiar i rozliczanie energii czynnej i biernej w układach 3- lub 4-przewodowych.
• Systemy monitoringu energetycznego z możliwością zdalnego odczytu danych przez interfejs M-Bus.
• Identyfikacja strat mocy biernej i optymalizacja kosztów eksploatacji.
• Stosowanie w układach zasilania z możliwością importu/eksportu energii (np. instalacje fotowoltaiczne).

Wskazówki Montażowe

Montaż licznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i dokumentacją techniczną. Urządzenie instalować na szynie DIN w rozdzielnicy elektrycznej. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Po montażu należy przeprowadzić testy funkcjonalne, w tym weryfikację poprawności pomiarów i komunikacji M-Bus. Upewnić się, że zakres prądowy licznika (do 80A) jest odpowiedni dla instalacji.

FAQ

• Czy licznik może mierzyć energię w układach 4-przewodowych? Tak, licznik jest przystosowany do pomiaru w systemach 3- i 4-przewodowych, co umożliwia jego stosowanie w różnych typach instalacji.
• Jakie interfejsy komunikacyjne posiada licznik? Urządzenie wyposażone jest w port M-Bus, który umożliwia zdalny odczyt danych i integrację z systemami monitoringu.
• Czy licznik posiada funkcję rejestracji zdarzeń? Tak, licznik wyposażony jest w dzienniki zdarzeń ze znacznikami czasu, co ułatwia analizę awarii i przeciążeń.
