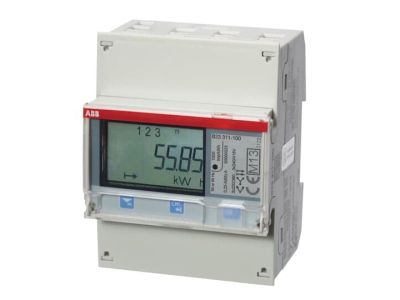

Licznik energii elektrycznej 3-fazowy do 65A, en.czynna+bierna, kl.B(1), pro M compact, B23 311-100 | 2CMA100168R1000 ABB

Alternatywny kod produktu: 2CMA100168R1000

Opis i Kluczowe Cechy

Licznik energii elektrycznej 3-fazowy do 65A (symbol 2CMA100168R1000) w kompaktowej obudowie na szynę DIN typu B23 311-100 to zaawansowane urządzenie pomiarowe przeznaczone do rozliczeń energii czynnej i biernej w instalacjach trójfazowych. Wyposażony w podświetlany wyświetlacz LCD, rejestruje dane w 25 kanałach alarmowych, a funkcja dzienników zdarzeń pozwala na analizę zużycia energii i identyfikację nietypowych sytuacji. Posiada zatwierdzenie MID, co gwarantuje zgodność z europejskimi normami pomiarowymi.

• Pomiar energii czynnej i biernej: Dokładne rozliczenia zużycia energii w instalacjach trójfazowych, zarówno dla importu, jak i eksportu.
• Klasa dokładności 1.0 (B): Zapewnia wysoką precyzję pomiarów, zgodną z normami MID, co jest wymagane w rozliczeniach handlowych.
• Zatwierdzenie MID: Potwierdza zgodność z europejskimi normami pomiarowymi, umożliwiając legalne rozliczenia energii.
• 25 kanałów alarmowych i dzienniki zdarzeń: Umożliwiają monitorowanie nietypowych zdarzeń, takich jak przeciążenia, zaniki napięcia czy nieautoryzowane dostępy do instalacji.
• Do czterech taryf: Umożliwia rozliczanie zużycia energii według różnych stref czasowych, co jest istotne w systemach billingowych.

Zgodność z Normami

Licznik spełnia wymagania normy PN-EN 62053-21 (klasa dokładności 1) oraz posiada zatwierdzenie MID (Measuring Instruments Directive), co potwierdza jego zgodność z europejskimi przepisami dotyczącymi legalizowanych mierników energii. Urządzenie jest przystosowane do pracy w systemach 3- i 4-przewodowych.

Zastosowanie

Licznik energii 3-fazowy B23 311-100 przeznaczony jest do rozliczeń energetycznych w różnych typach instalacji, gdzie wymagane jest dokładne monitorowanie zużycia energii czynnej i biernej.

• Budynki mieszkalne i komercyjne – rozliczenia między zarządcą a mieszkańcami lub firmami.
• Instalacje przemysłowe – monitorowanie zużycia energii na poszczególnych maszynach lub liniach produkcyjnych.
• Systemy fotowoltaiczne – rozliczenia energii wprowadzanej do sieci i pobieranej z sieci.
• Stacje ładowania pojazdów elektrycznych – precyzyjne pomiary energii dostarczanej do punktów ładowania.

Wskazówki Montażowe

Montaż licznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Urządzenie należy zamontować na szynie DIN w rozdzielnicy elektrycznej, zachowując odpowiednie odstępy od innych elementów dla zapewnienia wentylacji. Przed podłączeniem należy bezwzględnie odłączyć napięcie w instalacji. Podłączenie przewodów fazowych i neutralnego powinno odbywać się zgodnie z instrukcją producenta, z zachowaniem odpowiedniej kolejności i momentu dokręcania zacisków. Po montażu należy przeprowadzić testy funkcjonalne, weryfikując poprawność pomiarów i rejestracji zdarzeń.

FAQ

• Czy licznik posiada zatwierdzenie MID? Tak, licznik jest zatwierdzony zgodnie z dyrektywą MID, co umożliwia jego stosowanie w legalnych rozliczeniach energii.
• Jakie są maksymalne prądy fazowe, jakie może mierzyć licznik? Licznik przeznaczony jest do pomiaru prądów do 65A w instalacjach trójfazowych.
• Czy licznik może mierzyć zarówno energię czynną, jak i bierną? Tak, urządzenie rejestruje zarówno energię czynną, jak i bierną, co pozwala na kompleksowe rozliczenia energetyczne.
