Licznik energii elektrycznej 3-fazowy, 125A 6M, Modbus, MID, Agardio.measure | ECR310D Hager

Opis i Kluczowe Cechy

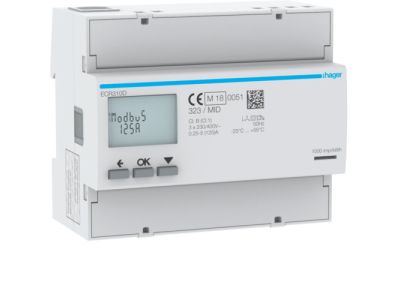

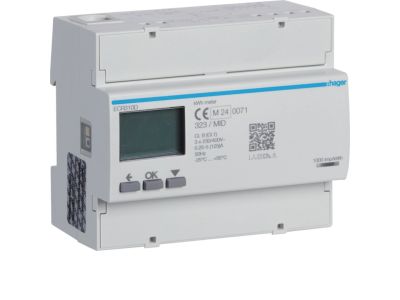

Agardio.measure ECR310D to trójfazowy licznik energii elektrycznej o prądzie znamionowym 125 A, wyposażony w interfejs Modbus RTU oraz certyfikat MID. Dzięki szerokości 6 modułów (6M) znajduje zastosowanie w szafach rozdzielczych wymagających precyzyjnego pomiaru zużycia energii z możliwością zdalnego odczytu i integracji z systemami BMS.

• Prąd 125 A: Pomiar obciążeń w dużych obwodach przemysłowych i komercyjnych bez potrzeby stosowania przekładników prądowych – wysoka dokładność i trwałość.
• Komunikacja Modbus RTU: Umożliwia zdalne monitorowanie i zbieranie danych przez PLC, SCADA czy systemy automatyki budynkowej – oszczędność czasu i optymalizacja zarządzania energią.
• Certyfikat MID: Gwarantuje zgodność z wymogami metrologicznymi, co pozwala na rozliczeniowy pomiar energii – niezbędny w obiektach handlowych, biurowych i przemysłowych.
• Szerokość 6M: Kompaktowa obudowa montowana na szynie TH35 – oszczędność miejsca w rozdzielnicy przy zachowaniu pełnych funkcji pomiarowych.
• Wyświetlacz i interfejs użytkownika: (na podstawie ogólnych informacji o serii) Bezpośredni odczyt parametrów energii czynnej, biernej i chwilowej – prostota konfiguracji i weryfikacji.

Zgodność z Normami

Licznik ECR310D posiada certyfikat MID (Directive 2014/32/EU), który potwierdza zgodność z europejskimi wymaganiami metrologicznymi dla przyrządów pomiarowych przeznaczonych do rozliczeń. Urządzenie spełnia również ogólne normy bezpieczeństwa i kompatybilności elektromagnetycznej (oznaczenie CE).

Zastosowanie

Dzięki wysokiemu prądowi znamionowemu i komunikacji Modbus, licznik Agardio.measure ECR310D sprawdza się w miejscach wymagających dokładnego monitoringu i rozliczeń energii.

• Główne punkty pomiarowe w obiektach przemysłowych, biurowcach i centrach handlowych – rozliczanie mediów między najemcami.
• Integracja z systemami automatyki budynkowej (BMS) i inteligentnym zarządzaniem energią – zdalny odczyt z poziomu networkera.
• Monitorowanie zużycia energii w szafach rozdzielczych dużych obiektów użyteczności publicznej (szpitale, szkoły, hotele).
• Zastosowania w zakładach produkcyjnych wymagających bieżącej kontroli obciążeń i zgodności z normami jakości zasilania.

Wskazówki Montażowe

Montaż licznika energii Agardio.measure ECR310D powinien być wykonany przez wykwalifikowanego elektryka z uprawnieniami SEP. Urządzenie montuje się na szynie TH35 w rozdzielnicy. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie i zabezpieczyć obwód przed przypadkowym załączeniem. Przekrój przewodów przyłączeniowych należy dobrać do prądu 125 A oraz wymogów instalacyjnych. Moment dokręcania zacisków – zgodnie z dokumentacją producenta.

FAQ

• Czy licznik ma certyfikat MID? Tak, ECR310D posiada certyfikat MID zgodny z dyrektywą 2014/32/EU, co upoważnia do stosowania w pomiarach rozliczeniowych.
• Jaką komunikację obsługuje licznik? Urządzenie wyposażone jest w interfejs Modbus RTU (RS-485), umożliwiający bezpośrednią integrację z systemami nadzoru i automatyki.
• Jaki jest stopień ochrony? Licznik przeznaczony jest do montażu na szynie TH35 wewnątrz rozdzielnicy – standardowo dla tego typu aparatury przyjęty stopień ochrony IP20 (ochrona przed ciałami stałymi > 12,5 mm).
