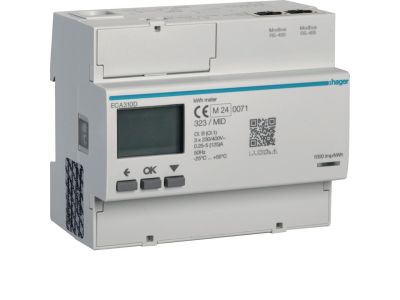

Licznik energii elektrycznej 3-fazowy, 125A 6M, MID, Agardio.measure | ECA310D Hager

Opis i Kluczowe Cechy

Licznik energii elektrycznej 3-fazowy Agardio ECA310D to urządzenie pomiarowe przeznaczone do bezpośredniego pomiaru energii czynnej w trójfazowych sieciach niskiego napięcia. Dzięki prądowi znamionowemu 125A może pracować w obwodach o znacznym obciążeniu bez ryzyka przeciążenia torów pomiarowych. Szerokość 6 modułów (6M) ułatwia montaż w standardowych rozdzielnicach na szynie TH35, a certyfikat MID umożliwia legalizację do celów rozliczeniowych.

• Prąd znamionowy 125A: obsługa obciążeń do 125 A bez konieczności stosowania przekładników prądowych – idealny do bezpośredniego pomiaru w rozdzielnicach głównych.
• Pomiar 3-fazowy: monitorowanie zużycia energii we wszystkich fazach jednocześnie, co zapewnia pełny obraz bilansu energetycznego instalacji.
• Szerokość 6 modułów (6M): kompaktowa obudowa pozwalająca na efektywne wykorzystanie przestrzeni w szafie sterowniczej lub rozdzielnicy.
• Certyfikacja MID: legalizacja zgodna z dyrektywą 2014/32/UE – licznik może być stosowany do rozliczeń z dostawcą energii i spełnia wymogi prawne.
• Solidna konstrukcja: trwała obudowa modułowa zapewniająca odporność na warunki panujące w typowych rozdzielnicach (IP20, montaż wewnątrz).

Zgodność z Normami

Licznik energii Agardio ECA310D posiada certyfikat MID (Measuring Instruments Directive), co potwierdza jego zgodność z wymaganiami dyrektywy 2014/32/UE dla przyrządów pomiarowych przeznaczonych do rozliczeń. Urządzenie spełnia również wymogi europejskich norm dotyczących kompatybilności elektromagnetycznej i bezpieczeństwa, co jest poświadczone oznaczeniem CE. Szczegółowe normy konstrukcyjne i metrologiczne podane są w dokumentacji technicznej producenta.

Zastosowanie

Licznik 3-fazowy ECA310D znajduje zastosowanie wszędzie tam, gdzie wymagany jest precyzyjny pomiar energii czynnej w sieciach trójfazowych – zarówno w celach billingowych, jak i monitoringu zużycia.

• Pomiar energii w rozdzielnicach głównych budynków przemysłowych i handlowych.
• Subpomiar dla poszczególnych stref produkcyjnych lub biurowców w celu rozliczania kosztów energii.
• Monitorowanie zużycia w instalacjach fotowoltaicznych i stacjach ładowania pojazdów elektrycznych.
• Integracja z systemami BMS (Building Management System) dzięki interfejsom komunikacyjnym (jeśli występują w danym wariancie – sprawdź specyfikację dodatkową).

Wskazówki Montażowe

Montaż licznika powinien być przeprowadzony wyłącznie przez wykwalifikowany personel z uprawnieniami SEP (do 1 kV). Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilające i zabezpiecz obwód przed przypadkowym włączeniem. Urządzenie przeznaczone jest do montażu na szynie DIN TH35 w obudowie o stopniu ochrony co najmniej IP20. Przekrój przewodów przyłączeniowych dobierz do prądu znamionowego (dla 125 A zalecany min. 35 mm² Cu). Moment dokręcania zacisków – zgodnie z dokumentacją producenta (zwykle 2–2,5 Nm). Po montażu sprawdź prawidłowość podłączenia wszystkich faz i przewodu neutralnego.

FAQ

• Czy licznik posiada podświetlany wyświetlacz? W podstawowej specyfikacji ECA310D nie wskazano podświetlenia – odczyty dokonywane są na wyświetlaczu LCD. W razie potrzeby sprawdź dostępną dokumentację techniczną lub serię z podświetleniem.
• Jakie jest napięcie znamionowe licznika? Producent nie podaje jawnie wartości napięcia w nazwie. Przyjmuje się, że licznik 3-fazowy jest przystosowany do pracy w sieciach 230/400 V (L-N/L-L) – jednak dokładne napięcie należy potwierdzić w oficjalnej karcie katalogowej.
• Co oznacza certyfikat MID w praktyce? MID (Legal Metrology) gwarantuje, że licznik został zatwierdzony do stosowania w transakcjach handlowych i rozliczeniach z dostawcą energii. Urządzenie przeszło badanie homologacyjne i spełnia wymogi metrologiczne Unii Europejskiej.
