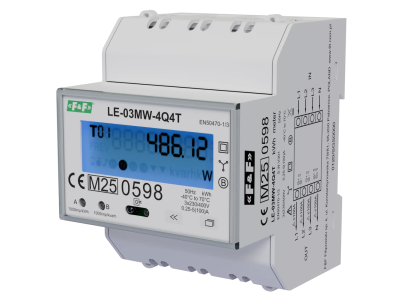

Licznik energii elektrycznej 3-fazowy, 2‑kierunkowy 4‑kwadrantowy, obsługa 4-taryf TOU | LE-03MW-4Q4T F&F

Opis i Kluczowe Cechy

Licznik energii elektrycznej 3-fazowy, 2-kierunkowy 4-kwadrantowy z obsługą 4 stref taryfowych (TOU) to zaawansowane urządzenie pomiarowe do precyzyjnego monitorowania zużycia energii czynnej i biernej. Wyposażony w interfejs komunikacyjny RS-485 z protokołem Modbus RTU umożliwia zdalny odczyt danych i integrację z systemami monitoringu energetycznego. Certyfikat MID potwierdza zgodność z wymaganiami metrologicznymi dla liczników użytkowanych w obrocie handlowym.

• Pomiar 3-fazowy 4-przewodowy: Dokładne rejestrowanie zużycia energii w układzie trójfazowym z możliwością bezpośredniego pomiaru prądów do 100 A.
• 2-kierunkowy pomiar energii czynnej i biernej w 4 strefach taryfowych (TOU): Pełna elastyczność rozliczeń – rejestracja importu/eksportu energii indukcyjnej i pojemnościowej z możliwością indywidualnego harmonogramu taryf.
• 4-kwadrantowy pomiar energii biernej: Kompleksowe monitorowanie przepływu energii biernej we wszystkich czterech kwadrantach, niezbędne w instalacjach z odbiornikami generującymi energię bierną (np. silniki, układy elektroniczne).
• Zdalny odczyt przez RS-485 Modbus RTU: Automatyczny transfer danych do systemów nadrzędnych, ułatwiający monitoring zużycia, bilansowanie energetyczne i rozliczenia.
• 8 harmonogramów taryfowych z obsługą dni świątecznych: Możliwość tworzenia złożonych harmonogramów rozliczeniowych z uwzględnieniem dni roboczych, weekendów i 100 indywidualnych dni świątecznych.
• Certyfikat MID: Gwarancja dokładności pomiaru i zgodności z europejskimi normami metrologicznymi.

Zgodność z Normami

Licznik spełnia wymagania dyrektywy MID (Measurement Instrument Directive) oraz norm europejskich dotyczących dokładności pomiarów energii elektrycznej. Został zaprojektowany zgodnie z obowiązującymi standardami dla liczników energii 3-fazowych w klasie dokładności 1 dla energii czynnej i klasie 2 dla energii biernej. Posiada oznaczenie CE i deklarację zgodności.

Zastosowanie

Licznik energii 3-fazowy 2-kierunkowy 4-kwadrantowy TOU przeznaczony jest do profesjonalnego pomiaru zużycia energii w instalacjach trójfazowych. Idealne rozwiązanie dla przedsiębiorstw, obiektów użyteczności publicznej oraz instalacji wymagających precyzyjnego monitoringu i rozliczeń.

• Rozliczenia energetyczne w budynkach biurowych, handlowych i przemysłowych – możliwość indywidualnego harmonogramu taryf.
• Instalacje zasilające maszyny i urządzenia generujące energię bierną (silniki, przetwornice częstotliwości, układy UPS).
• Systemy monitoringu energetycznego z integracją przez Modbus RTU – zdalny odczyt i analiza danych.
• Obiekty z zaawansowanymi systemami taryfikacji (np. taryfy wielostrefowe, rozliczenia międzyoperacyjne).
• Miejsca wymagające certyfikowanych pomiarów dla celów rozliczeniowych (gospodarstwa domowe z instalacją trójfazową, małe i średnie przedsiębiorstwa).

Wskazówki Montażowe

Montaż licznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP lub elektryka z odpowiednimi kwalifikacjami. Urządzenie montuje się na szynie DIN w rozdzielnicy elektrycznej. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilające. Należy zapewnić odpowiednią przestrzeń montażową (4 moduły) oraz odpowiednie warunki chłodzenia. Połączenia należy wykonać zgodnie z instrukcją producenta, zwracając szczególną uwagę na prawidłowe podłączenie przewodów fazowych i neutralnego. Po montażu należy przeprowadzić wstępne testy funkcjonalne, w tym sprawdzenie poprawności odczytu parametrów sieci i synchronizacji zegara. Ustawienia taryfowe i harmonogramy należy skonfigurować zgodnie z wymaganiami lokalnego operatora sieci.

FAQ

• Czy licznik posiada certyfikat MID? Tak, licznik posiada certyfikat MID, co potwierdza jego zgodność z europejskimi wymaganiami metrologicznymi i dopuszcza go do użytku w obrocie handlowym.
• Jaki jest zakres pomiarowy prądów? Licznik umożliwia bezpośredni pomiar prądów do 100 A w układzie 3-fazowym 4-przewodowym.
• Czy licznik obsługuje zdalny odczyt danych? Tak, wyposażony jest w port komunikacyjny RS-485 z obsługą protokołu Modbus RTU, umożliwiający zdalny odczyt wskazań i integrację z systemami monitoringu.
