Licznik energii elektrycznej 1-fazowy do 65A, en.czynna+bierna, kl.B(1), pro M compact, B21 313-100 | 2CMA100156R1000 ABB

Alternatywny kod produktu: 2CMA100156R1000

Opis i Kluczowe Cechy

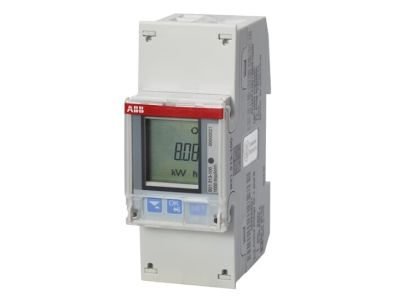

Licznik energii elektrycznej 1-fazowy do 65A (symbol 2CMA100156R1000) to kompaktowe rozwiązanie montowane na szynę DIN, przeznaczone do precyzyjnego pomiaru energii czynnej i biernej w instalacjach jednofazowych. Wyposażony w podświetlany, czytelny wyświetlacz, zapewnia pełną kontrolę nad zużyciem energii w budynkach mieszkalnych, komercyjnych oraz przemysłowych. Dedykowany do współpracy z systemami 3- lub 4-przewodowymi, oferuje zaawansowane funkcje monitoringu, rejestracji zdarzeń i komunikacji M-Bus.

• Pomiar energii czynnej i biernej: Pozwala na pełną analizę zużycia energii, co ułatwia optymalizację kosztów oraz identyfikację nieprawidłowości w instalacji.
• Klasa dokładności B(1): Zapewnia wysoką precyzję pomiarów, zgodną z normami MID, co jest wymagane w rozliczeniach handlowych i instalacjach o podwyższonych wymaganiach.
• Komunikacja M-Bus: Umożliwia zdalny odczyt danych oraz integrację z systemami monitoringu energetycznego, co zwiększa efektywność zarządzania energią.
• 25 alarmów i dzienniki zdarzeń: Automatyczne powiadamienia o przekroczeniach parametrów oraz rejestracja zdarzeń ułatwiają diagnostykę i utrzymanie ciągłości pracy instalacji.
• Czterotaryfowy rejestr: Pozwala na rozliczanie zużycia energii w różnych okresach taryfowych, co jest istotne w systemach opartych na zmiennych stawkach za energię.
• Dwa wejścia/wyjścia impulsowe/alarmowe: Elastyczność w integracji z innymi systemami sterowania lub monitoringu.

Zgodność z Normami

Licznik spełnia wymagania dyrektyw unijnych dotyczących urządzeń pomiarowych (MID), norm IEC oraz jest zatwierdzony do stosowania w instalacjach wymagających wysokiej dokładności pomiarów. Posiada deklarację zgodności CE i certyfikaty uprawniające do użycia w systemach rozliczeniowych.

Zastosowanie

Licznik energii 1-fazowy znajduje zastosowanie w szerokim zakresie instalacji elektrycznych, gdzie wymagany jest dokładny pomiar zużycia energii oraz zaawansowane funkcje monitoringu.

• Budynki mieszkalne z indywidualnym rozliczaniem energii – rozliczenia na podstawie rzeczywistego zużycia.
• Obiekty komercyjne i biurowe – monitoring zużycia energii w celu optymalizacji kosztów eksploatacyjnych.
• Instalacje przemysłowe – identyfikacja strat energii i nieprawidłowości w obwodach.
• Systemy inteligentnego budynku – integracja z systemami automatyki i zarządzania energią poprzez interfejs M-Bus.

Wskazówki Montażowe

Montaż licznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Urządzenie należy montować na szynie DIN w rozdzielnicy elektrycznej, zachowując odpowiednie odstępy od innych elementów. Przed podłączeniem należy upewnić się, że instalacja jest odłączona od napięcia. Dobór przekroju przewodów powinien być zgodny z maksymalnym prądem 65A, a moment dokręcania zacisków należy dostosować do wymagań producenta (szczegóły w dokumentacji). Po montażu przeprowadzić testy funkcjonalne i weryfikację poprawności pomiarów.

FAQ

• Czy licznik obsługuje pomiar energii biernej? Tak, licznik rejestruje zarówno energię czynną, jak i bierną, co pozwala na pełną analizę zużycia energii w instalacji.
• Jakie są zalety komunikacji M-Bus? M-Bus umożliwia zdalny odczyt danych oraz integrację z systemami monitoringu energetycznego, co ułatwia zarządzanie zużyciem energii i automatyzację raportowania.
• Czy licznik nadaje się do instalacji z taryfami dynamicznymi? Tak, dzięki czterotaryfowemu rejestrowi licznik pozwala na rozliczanie zużycia energii w różnych okresach taryfowych, co jest istotne w systemach opartych na zmiennych stawkach.
