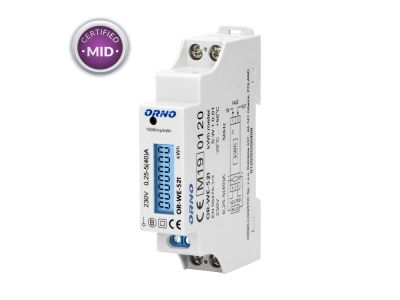

Licznik energii elektrycznej 1-fazowy, 40A, MID, wyjście impulsowe, podświetlenie, 1 moduł, DIN TH-3 | OR-WE-521 Orno

Opis i Kluczowe Cechy

Licznik energii elektrycznej ORNO OR-WE-521 to zaawansowane urządzenie pomiarowe zaprojektowane do monitorowania zużycia energii czynnej w układach jednofazowych. Urządzenie charakteryzuje się prądem bazowym wynoszącym 5A oraz prądem maksymalnym na poziomie 40A, co pozwala na bezpieczną obsługę większości obwodów domowych i komercyjnych. Wykorzystanie specjalistycznego układu elektronicznego umożliwia generowanie impulsów proporcjonalnych do pobieranej energii, co gwarantuje wysoką precyzję wskazań. Wyniki prezentowane są na czytelnym, podświetlanym wyświetlaczu LCD w formacie 5+1, co oznacza pięć cyfr jednostek całkowitych oraz jedną cyfrę dziesiętną, umożliwiając odczyt z dokładnością do 0,1 kWh.

• Kompaktowa obudowa: Szerokość zaledwie jednego modułu (18 mm) pozwala na znaczną oszczędność miejsca w rozdzielnicy.
• Sygnalizacja LED: Czerwona dioda LED migająca z częstotliwością zależną od poboru prądu informuje o bieżącej pracy urządzenia.
• Wyjście impulsowe: Umożliwia podłączenie zewnętrznych systemów zliczających lub systemów BMS do zdalnego monitorowania zużycia.
• Podświetlenie LCD: Zapewnia doskonałą widoczność parametrów nawet w słabo oświetlonych pomieszczeniach technicznych.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania europejskie, co jest kluczowe dla rozliczeń finansowych i audytów energetycznych. Licznik posiada certyfikację MID (Measuring Instruments Directive) zgodnie z dyrektywą 2014/32/EU, co uprawnia go do stosowania w rozliczeniach między dostawcą a odbiorcą lub wewnątrzzakładowych podrozliczeniach. Urządzenie zostało zaprojektowane i przetestowane zgodnie z normami EN50470-1:2006 oraz EN50470-3:2006, co potwierdza jego wysoką klasę dokładności oraz odporność na zakłócenia elektromagnetyczne i stabilność termiczną.

Zastosowanie

Licznik OR-WE-521 znajduje szerokie zastosowanie w nowoczesnych instalacjach elektroenergetycznych. Jest idealnym rozwiązaniem do podrozliczeń w budynkach wielorodzinnych, biurowcach oraz w obiektach przemysłowych. Dzięki certyfikacji MID, może być wykorzystywany do monitorowania zużycia energii przez konkretne maszyny, najemców lokali czy systemy ogrzewania elektrycznego. Kompaktowa budowa sprawia, że jest to pierwszy wybór dla instalatorów modernizujących istniejące rozdzielnice, gdzie wolna przestrzeń na szynie DIN jest ograniczona.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka z uprawnieniami SEP. Licznik jest przystosowany do montażu na standardowej szynie montażowej DIN TH-35 (35 mm). Przed przystąpieniem do prac należy upewnić się, że napięcie w obwodzie jest odłączone. Przewody fazowe i neutralne należy podłączyć zgodnie ze schematem umieszczonym na obudowie urządzenia, dbając o odpowiedni moment dokręcania zacisków śrubowych, aby uniknąć przegrzania styków. Zaleca się stosowanie tulejek zaciskowych na końcach przewodów wielodrutowych. Po podłączeniu, podświetlenie wyświetlacza powinno się aktywować, sygnalizując gotowość do pracy.

FAQ

• Czy licznik można wykorzystać do rozliczeń z lokatorami? Tak, dzięki certyfikatowi MID licznik OR-WE-521 może służyć jako podlicznik do legalnych rozliczeń zużycia energii elektrycznej.
• Jaki jest maksymalny przekrój przewodów, które można podłączyć? Zaciski urządzenia są przystosowane do standardowych przewodów stosowanych w instalacjach do 40A, jednak zawsze należy zweryfikować dopuszczalną obciążalność długotrwałą przewodu względem zabezpieczenia nadprądowego.
• Czy licznik pamięta stan po zaniku napięcia? Tak, wartość zapisana w jednostkach kWh jest przechowywana w pamięci nieulotnej i nie ulega skasowaniu w przypadku braku zasilania.
• Co oznacza format wyświetlacza 5+1? Oznacza to, że licznik wyświetla 5 cyfr przed przecinkiem (pełne kilowatogodziny) oraz jedną cyfrę po przecinku (części dziesiętne kWh).
