Licznik energii elektrycznej 1-fazowy, 40A 1M, Modbus, MID, agardio.measure | ECR140D Hager

Opis i Kluczowe Cechy

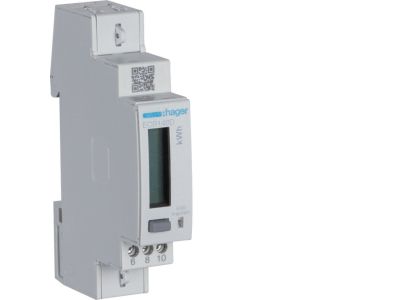

Licznik energii elektrycznej ECR140D marki agardio.measure to jednofazowe urządzenie pomiarowe o prądzie 40A, przeznaczone do montażu w rozdzielnicach na szynie TH35 (szerokość 1 modułu). Wyposażony w interfejs Modbus RTU umożliwia zdalny odczyt i integrację z systemami BMS oraz platformą monitorującą agardio.measure. Certyfikat MID gwarantuje zgodność z wymogami dla rozliczeń energii.

• Prąd 40 A: umożliwia pomiar w obwodach o obciążeniu do 40 A bez konieczności stosowania przekładników.
• Szerokość 1 modułu (17,5 mm): oszczędza miejsce w rozdzielnicy, co ułatwia zabudowę w ciasnych szafkach.
• Interfejs Modbus RTU: zapewnia dwukierunkową komunikację z systemami automatyki, PLC oraz platformą agardio.measure do zdalnego monitorowania i analizy zużycia energii.
• Certyfikat MID: potwierdza legalizację pomiaru, co pozwala na stosowanie licznika w rozliczeniach z najemcami lub jako podlicznik w budynkach wielorodzinnych.
• Pomiar jednofazowy: dedykowany do obwodów 230 V AC, wyświetla bieżące zużycie (kWh) oraz chwilową moc (kW) na czytelnym wyświetlaczu.

Zgodność z Normami

Licznik ECR140D spełnia wymagania dyrektywy MID (2014/32/UE) dotyczącej przyrządów pomiarowych, co uprawnia do stosowania go w obrocie handlowym. Urządzenie posiada oznaczenie CE i jest zgodne z europejskimi normami dla liczników energii elektrycznej. Ze względu na brak szczegółowych oznaczeń norm w dostarczonych danych, zaleca się weryfikację pełnej listy zgodności w dokumentacji producenta.

Zastosowanie

Licznik jednofazowy ECR140D znajduje zastosowanie wszędzie tam, gdzie wymagany jest dokładny pomiar energii z możliwością zdalnego odczytu i rozliczeń.

• Podliczniki w budynkach mieszkalnych i biurowych – umożliwia rozliczanie zużycia energii między lokalami.
• Monitorowanie zużycia w instalacjach fotowoltaicznych lub ładowarkach EV – integracja z platformą agardio.measure.
• Automatyka budynkowa (BMS) – odczyt danych przez Modbus RTU do systemów sterowania i wizualizacji.
• Przemysłowe obwody pomocnicze – pomiar dla maszyn i urządzeń o mocy do 9,2 kW (przy 230 V).

Wskazówki Montażowe

Montaż licznika powinien być wykonany przez wykwalifikowany personel posiadający uprawnienia SEP. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy o stopniu ochrony IP20 (typowe dla aparatury modułowej). Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Przekrój przewodów dobierz zgodnie z obciążalnością prądową 40 A (zalecany min. 6 mm² Cu). Moment dokręcania zacisków oraz parametry podłączenia interfejsu Modbus należy sprawdzić w dokumentacji technicznej producenta.

FAQ

• Czy licznik posiada certyfikat MID? Tak, licznik ECR140D posiada certyfikat MID, co oznacza, że może być używany do rozliczeń energii elektrycznej.
• Jakim protokołem komunikacyjnym dysponuje licznik? Wyposażony jest w interfejs Modbus RTU (RS-485), umożliwiający zdalny odczyt danych i integrację z systemami automatyki oraz platformą agardio.measure.
• Czy licznik ma wyświetlacz? Tak, urządzenie wyposażone jest w czytelny wyświetlacz LCD, który na bieżąco pokazuje zużycie energii (kWh) oraz aktualną moc (kW).
