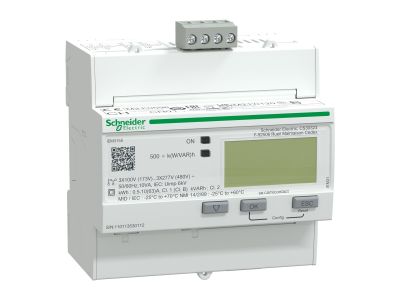

Licznik energii elektrycznej 1/3-fazowy 63A 100-277/173-480V kl.1 taryf cyfrowy mod iEM3155, Acti 9 | A9MEM3155 Schneider Electric

Opis i Kluczowe Cechy

Licznik energii elektrycznej Acti 9 iEM3155 o numerze katalogowym A9MEM3155 to zaawansowane urządzenie pomiarowe od renomowanego producenta Schneider Electric. Jest to cyfrowy licznik przeznaczony do bezpośredniego pomiaru prądu o natężeniu do 63 A, co eliminuje konieczność stosowania zewnętrznych przekładników prądowych w standardowych obwodach odbiorczych. Urządzenie charakteryzuje się wysoką precyzją pomiaru energii czynnej w klasie 1 (zgodnie z normą IEC 62053-21), co gwarantuje rzetelność rozliczeń i stabilność parametrów w czasie eksploatacji.

Kluczową zaletą modelu iEM3155 jest jego wszechstronność – może pracować zarówno w sieciach jednofazowych, jak i trójfazowych, obsługując szeroki zakres napięć od 100-277 V (faza-neutralny) do 173-480 V (faza-faza). Wyposażenie w protokół komunikacyjny Modbus RTU pozwala na pełną integrację z systemami zarządzania energią (EMS) oraz systemami automatyki budynkowej BMS, umożliwiając zdalny odczyt parametrów takich jak wartości chwilowe prądu, napięcia oraz mocy. Dodatkowo, funkcja wielotaryfowości pozwala na precyzyjne monitorowanie zużycia energii w różnych przedziałach czasowych, co jest kluczowe dla optymalizacji kosztów operacyjnych.

Zgodność z Normami

• Zgodność z normą IEC 62053-21 dotyczącą statycznych liczników energii czynnej (klasa 1).
• Zgodność z normą IEC 61557-12 określającą wymagania dla urządzeń do pomiaru i monitorowania parametrów elektrycznych (PMD).
• Certyfikacja CE potwierdzająca bezpieczeństwo użytkowania i kompatybilność elektromagnetyczną w środowiskach przemysłowych i komercyjnych.
• Stopień ochrony obudowy IP40 (od czoła) oraz IP20 na zaciskach, co zapewnia odpowiedni poziom bezpieczeństwa wewnątrz rozdzielnic.

Zastosowanie

Licznik iEM3155 znajduje szerokie zastosowanie w profesjonalnych instalacjach elektroenergetycznych. Jest nieodzownym elementem w obiektach współdzielonych, takich jak biurowce klasy A, nowoczesne hale produkcyjne, centra logistyczne oraz wielkopowierzchniowe obiekty handlowe. Dzięki możliwości pomiaru parametrów chwilowych, inżynierowie utrzymania ruchu mogą monitorować stan obciążenia sieci w czasie rzeczywistym. Urządzenie idealnie sprawdza się w systemach sub-meteringu (podliczników), pozwalając na precyzyjne rozliczanie poszczególnych najemców lub procesów technologicznych w zakładach przemysłowych.

Wskazówki Montażowe

Urządzenie zostało zaprojektowane do montażu na standardowej szynie DIN 35 mm, co ułatwia jego instalację w typowych rozdzielnicach modułowych. Szerokość licznika wynosi 5 modułów (90 mm), co należy uwzględnić przy planowaniu miejsca w szafie sterowniczej. Podczas montażu należy zwrócić szczególną uwagę na moment dokręcania zacisków prądowych, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się przewodów przy maksymalnym obciążeniu 63 A. Zaleca się stosowanie przewodów o odpowiednim przekroju znamionowym, dostosowanym do prądu obciążenia. Przed uruchomieniem należy skonfigurować adres Modbus oraz parametry transmisji, aby umożliwić poprawną komunikację z systemem nadrzędnym.

FAQ

• Czy licznik iEM3155 wymaga przekładników prądowych? Nie, jest to model do pomiaru bezpośredniego do 63 A.
• Czy urządzenie posiada certyfikat MID? Model iEM3155 jest licznikiem przemysłowym o wysokiej klasie dokładności, jednak w przypadku wymogu rozliczeń fiskalnych należy zweryfikować lokalne przepisy dotyczące certyfikacji MID dla konkretnego zastosowania.
• Jakie parametry można odczytać przez Modbus? Przez protokół Modbus dostępny jest odczyt energii czynnej (całkowitej i częściowej), napięć, prądów oraz mocy chwilowej.
• Czy licznik obsługuje wiele taryf? Tak, model iEM3155 posiada funkcję obsługi taryf, co pozwala na monitorowanie zużycia energii w zależności od sygnału sterującego lub harmonogramu.
