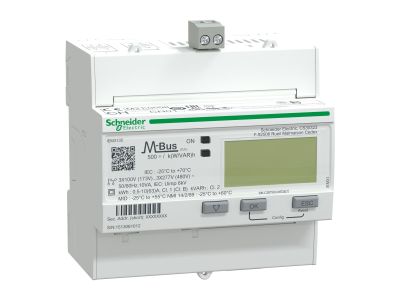

Licznik energii elektrycznej 1/3-fazowy 63A 100-277/173-480V kl.1 taryf cyfrowy mod iEM3135, Acti 9 | A9MEM3135 Schneider Electric

Opis i Kluczowe Cechy

Licznik energii elektrycznej Acti 9 iEM3135 od renomowanego producenta Schneider Electric to zaawansowane urządzenie pomiarowe zaprojektowane z myślą o nowoczesnych systemach zarządzania energią. Urządzenie charakteryzuje się wysoką precyzją pomiaru w klasie 1, co gwarantuje rzetelność danych rozliczeniowych i kontrolnych. Licznik umożliwia bezpośredni pomiar prądu o natężeniu do 63 A, co eliminuje konieczność stosowania zewnętrznych przekładników prądowych w standardowych obwodach odbiorczych, upraszczając tym samym strukturę rozdzielnicy.

• Wszechstronność instalacji: Możliwość pracy w układach 1-fazowych oraz 3-fazowych przy szerokim zakresie napięć znamionowych od 100-277V do 173-480V.
• Komunikacja Modbus: Zintegrowany protokół komunikacyjny pozwala na łatwą integrację z systemami BMS (Building Management System) oraz SCADA, umożliwiając zdalny odczyt parametrów.
• Wielotaryfowość: Urządzenie wspiera pomiar w różnych taryfach, co jest kluczowe dla optymalizacji kosztów energii w przedsiębiorstwach.
• Czytelny wyświetlacz cyfrowy: Intuicyjny interfejs pozwala na lokalny podgląd energii czynnej oraz wartości chwilowych prądu i napięcia.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co zapewnia bezpieczeństwo i powtarzalność pomiarów. Licznik spełnia wymagania klasy dokładności 1 zgodnie z normą IEC 62053-21, co czyni go odpowiednim do profesjonalnych zastosowań przemysłowych i komercyjnych. Posiada certyfikację niezbędną do stosowania w Unii Europejskiej, gwarantującą odporność na zakłócenia elektromagnetyczne oraz stabilność pracy w trudnych warunkach środowiskowych.

Zastosowanie

Licznik iEM3135 znajduje szerokie zastosowanie w obiektach o złożonej infrastrukturze energetycznej. Jest nieodzownym elementem w biurowcach, fabrykach, centrach handlowych oraz budynkach wielorodzinnych, gdzie wymagany jest precyzyjny podział kosztów energii pomiędzy poszczególnych najemców lub działy produkcyjne. Dzięki możliwości pomiaru wartości chwilowych, inżynierowie utrzymania ruchu mogą monitorować stan obciążenia sieci w czasie rzeczywistym, co pozwala na szybką diagnostykę i zapobieganie awariom wynikającym z przeciążeń.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Licznik jest przystosowany do montażu na standardowej szynie DIN (TH35), co zapewnia kompatybilność z większością nowoczesnych rozdzielnic modułowych. Podczas instalacji należy zwrócić szczególną uwagę na:

• Moment dokręcania zacisków: Należy stosować się do zaleceń producenta, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się przewodów.
• Przekrój przewodów: Dobór odpowiedniego przekroju znamionowego przewodów dla prądu 63A jest kluczowy dla bezpieczeństwa pożarowego.
• Podłączenie komunikacji: Przewody magistrali Modbus powinny być prowadzone z dala od kabli siłowych, aby zminimalizować ryzyko zakłóceń transmisji danych.

FAQ

Czy licznik iEM3135 wymaga zewnętrznych przekładników?
Nie, ten model jest przystosowany do pomiaru bezpośredniego do wartości 63 A, co znacząco obniża koszty instalacji i oszczędza miejsce w rozdzielnicy.

Jakie parametry poza energią czynną można odczytać z urządzenia?
Urządzenie pozwala na monitorowanie wartości chwilowych, takich jak napięcie i natężenie prądu, co jest niezwykle przydatne przy analizie jakości zasilania.

Czy licznik wspiera systemy zdalnego odczytu?
Tak, dzięki wbudowanemu portowi komunikacyjnemu Modbus, licznik iEM3135 jest w pełni kompatybilny z systemami automatyki budynkowej i monitoringu energii.
