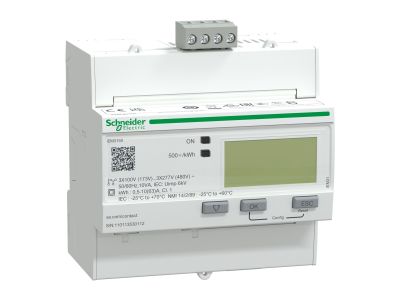

Licznik energii elektrycznej 1/3-fazowy 63A 100-277/173-480V kl.1 Modbus cyfr moduł iEM3150, Acti 9 | A9MEM3150 Schneider Electric

Opis i Kluczowe Cechy

Licznik energii elektrycznej iEM3150 z serii Acti 9 iEM3000 to zaawansowane urządzenie pomiarowe zaprojektowane przez firmę Schneider Electric z myślą o profesjonalnych systemach zarządzania energią. Urządzenie umożliwia precyzyjny pomiar energii czynnej w klasie dokładności 1, co gwarantuje rzetelność danych rozliczeniowych i kontrolnych. Licznik obsługuje prąd znamionowy do 63 A przy pomiarze bezpośrednim, co eliminuje konieczność stosowania zewnętrznych przekładników prądowych w standardowych obwodach rozdzielczych. Dzięki zintegrowanemu protokołowi komunikacyjnemu Modbus RTU, iEM3150 pozwala na zdalny odczyt parametrów i integrację z systemami BMS (Building Management System) oraz SCADA.

• Wszechstronność napięciowa: Urządzenie pracuje w szerokim zakresie napięć od 100-277 V (faza-neutralny) do 173-480 V (faza-faza), co pozwala na jego stosowanie w różnorodnych konfiguracjach sieciowych.
• Komunikacja cyfrowa: Wbudowany port RS485 z protokołem Modbus umożliwia pełną cyfryzację pomiarów i łatwe raportowanie zużycia energii.
• Kompaktowa budowa: Szerokość modułowa dostosowana do standardowych szyn DIN pozwala na oszczędność miejsca w rozdzielnicy.
• Wyświetlacz LCD: Czytelny ekran pozwala na lokalną weryfikację parametrów sieci oraz skumulowanego zużycia energii.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co zapewnia bezpieczeństwo i powtarzalność pomiarów. Licznik spełnia wymagania normy IEC 62053-21 w zakresie pomiaru energii czynnej klasy 1. Zgodność z dyrektywami unijnymi oraz standardami serii Acti 9 gwarantuje pełną kompatybilność z osprzętem modułowym Schneider Electric, co jest kluczowe dla zachowania integralności instalacji elektroenergetycznej.

Zastosowanie

Licznik iEM3150 znajduje szerokie zastosowanie w sektorze komercyjnym i przemysłowym. Jest idealnym rozwiązaniem do podlicznika w budynkach biurowych, centrach handlowych oraz zakładach produkcyjnych, gdzie wymagane jest precyzyjne monitorowanie kosztów energii na poszczególnych liniach technologicznych lub najemcach. Dzięki obsłudze sieci 1-fazowych i 3-fazowych, urządzenie jest niezwykle elastyczne i może być stosowane zarówno w małych rozdzielnicach piętrowych, jak i głównych tablicach rozdzielczych.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka na standardowej szynie DIN (35 mm). Należy zwrócić szczególną uwagę na odpowiedni moment dokręcania zacisków śrubowych, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się przewodów przy maksymalnym obciążeniu 63 A. Przed podłączeniem należy upewnić się, że parametry sieci są zgodne z zakresem napięciowym urządzenia (100-277V / 173-480V). W przypadku wykorzystania komunikacji Modbus, zaleca się stosowanie ekranowanej skrętki komputerowej, aby zminimalizować wpływ zakłóceń elektromagnetycznych na transmisję danych.

FAQ

• Czy licznik wymaga przekładników prądowych? Nie, model iEM3150 jest przeznaczony do pomiaru bezpośredniego do wartości prądu 63 A.
• Czy urządzenie współpracuje z systemami inteligentnego budynku? Tak, dzięki protokołowi Modbus RTU licznik można łatwo zintegrować z większością systemów automatyki budynkowej.
• Czy licznik mierzy energię w obu kierunkach? Urządzenie koncentruje się na precyzyjnym pomiarze energii czynnej pobieranej, zgodnie ze specyfikacją serii iEM3150.
• Jaki jest stopień ochrony urządzenia? Licznik posiada standardowy stopień ochrony IP20, natomiast po zamontowaniu w odpowiedniej obudowie/rozdzielnicy może pracować w trudniejszych warunkach środowiskowych.
