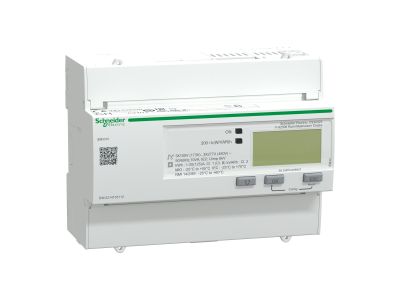

Licznik energii elektrycznej 1/3-fazowy 125A 100-277/173-480V kl.1/B MID taryf cyfr moduł, Acti 9 | A9MEM3310 Schneider Electric

Opis i Kluczowe Cechy

Licznik energii elektrycznej iEM3310 (symbol A9MEM3310) z gamy Acti 9 firmy Schneider Electric to zaawansowany miernik 1/3-fazowy o prądzie znamionowym 125 A i napięciu 100‑277 V (fazowe) / 173‑480 V (międzyfazowe). Dzięki klasie dokładności 1/B oraz certyfikatowi MID umożliwia precyzyjny pomiar zużycia energii zgodny z wymogami rozliczeniowymi. Wyposażony w wyjście impulsowe PULSE, ułatwia zdalny odczyt i integrację z systemami automatyki budynkowej.

• Prąd znamionowy 125 A: Pozwala na bezpośredni pomiar w obwodach głównych bez konieczności stosowania przekładników prądowych, co upraszcza instalację i obniża koszty.
• Napięcie 100‑277 V / 173‑480 V: Szeroki zakres zasilania umożliwia pracę zarówno w instalacjach jednofazowych, jak i trójfazowych (w układzie 4-przewodowym).
• Klasa dokładności 1/B: Gwarantuje wiarygodność wskazań energii czynnej, spełniając wymagania dla punktów rozliczeniowych oraz audytów energetycznych.
• Certyfikat MID (Dyrektywa 2014/32/UE): Potwierdza legalizację pomiaru, dzięki czemu licznik może być stosowany do rozliczeń energii elektrycznej z dostawcą.
• Wyjście impulsowe PULSE: Umożliwia przekazywanie sygnału do systemów monitoringu (BMS) lub zdalnego odczytu, co wspiera zarządzanie energią w czasie rzeczywistym.

Zgodność z Normami

Licznik iEM3310 został wyprodukowany zgodnie z wymaganiami europejskiej dyrektywy MID (2014/32/UE) i posiada oznaczenie CE. Spełnia standardy branżowe stawiane aparaturze modułowej montowanej w rozdzielnicach elektrycznych.

Zastosowanie

Uniwersalny licznik energii sprawdza się w obiektach komercyjnych, przemysłowych oraz w budynkach mieszkalnych wielorodzinnych. Dzięki dużej elastyczności pomiaru (1-fazowy lub 3-fazowy) i certyfikatowi MID znajduje zastosowanie w:

• Rozliczeniach energii elektrycznej w lokalach użytkowych i mieszkaniach, gdzie wymagana jest legalizacja pomiaru.
• Monitorowaniu zużycia energii w tablicach głównych budynków oraz w systemach automatyki budynkowej (BMS) z wyjściem impulsowym do zdalnego odczytu.
• Kontroli obciążenia w rozdzielnicach przemysłowych – bezpośredni pomiar do 125 A upraszcza instalację w obwodach odbiorczych.
• Punktach pomiarowych w instalacjach fotowoltaicznych (pomiar dwukierunkowy nie jest deklarowany, ale licznik rejestruje energię pobraną i oddaną – należy sprawdzić parametry w karcie katalogowej).

Wskazówki Montażowe

Montaż licznika może być wykonywany wyłącznie przez uprawniony personel z kwalifikacjami SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie w rozdzielnicy. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicach zamkniętych. Przekroje przewodów dobierz zgodnie z obowiązującymi normami oraz prądem obciążenia (max. 125 A). Zaciski dokręcaj momentem podanym w dokumentacji producenta. Po instalacji upewnij się, że wszystkie połączenia są pewne, a obudowa rozdzielnicy zamknięta.

FAQ

• Czy licznik ma wyjście impulsowe? Jakie są parametry tego wyjścia? Tak, licznik iEM3310 jest wyposażony w wyjście impulsowe PULSE (zwykle typu SO+ – bezpotencjałowe). Służy do przekazywania impulsów zużycia energii do liczników nadrzędnych, sterowników PLC lub systemów BMS. Szczegółowe parametry (stała impulsów, napięcie/prąd maksymalny) znajdziesz w oryginalnej karcie katalogowej.
• Jaki jest stopień ochrony (IP) licznika? Producent nie podaje konkretnego stopnia ochrony dla tego modelu w dostępnych danych. Zgodnie z ogólną praktyką dla aparatury modułowej montowanej w rozdzielnicach, typowy stopień ochrony obudowy nie jest podawany – licznik należy instalować w rozdzielnicy o odpowiednim IP. W razie potrzeby skontaktuj się z producentem.
• Czy licznik obsługuje pomiar trójfazowy w układzie 4-przewodowym? Tak, napięcie znamionowe 173‑480 V międzyfazowe oraz zakres 100‑277 V fazowe wskazują, że urządzenie jest przystosowane do pracy w sieci 3-fazowej 4-przewodowej (3L+N). Dokładny sposób podłączenia opisano w instrukcji montażu.
