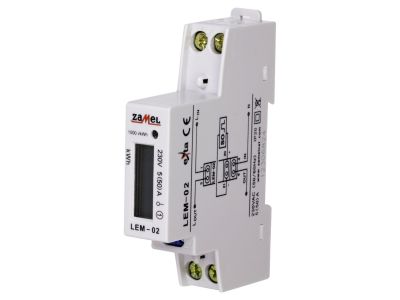

Licznik energii cyfrowy 1-FAZ LEM-02 | EXT10000033 Zamel

Opis i Kluczowe Cechy

Cyfrowy licznik energii elektrycznej LEM-02 marki Zamel to profesjonalne urządzenie pomiarowe zaprojektowane do precyzyjnego monitorowania zużycia energii czynnej w układach jednofazowych. Urządzenie charakteryzuje się prądem bazowym o wartości 5 A oraz prądem maksymalnym dochodzącym do 45 A, co pozwala na bezpieczną pracę w szerokim spektrum obciążeń domowych i przemysłowych. Wyposażenie licznika w czytelny wyświetlacz LCD gwarantuje bezbłędny odczyt stanu zużycia energii nawet w słabo oświetlonych rozdzielnicach. Kluczowym atutem jest zintegrowane wyjście impulsowe, które umożliwia podłączenie zewnętrznych systemów zliczających lub systemów BMS (Building Management System), co pozwala na zdalną archiwizację danych pomiarowych. Kompaktowa obudowa o szerokości jednego modułu (18 mm) pozwala na znaczną oszczędność miejsca na szynie montażowej.

Zgodność z Normami

Urządzenie zostało zaprojektowane i wykonane zgodnie z rygorystycznymi normami europejskimi dotyczącymi przyrządów pomiarowych. Licznik LEM-02 spełnia wymagania klasy dokładności 1, co przekłada się na błąd pomiarowy nieprzekraczający dopuszczalnych granic określonych w normie IEC62053-21. Produkt posiada certyfikację CE oraz jest zgodny z dyrektywami kompatybilności elektromagnetycznej (EMC), co zapewnia stabilną pracę bez zakłócania innych urządzeń elektronicznych zainstalowanych w tej samej rozdzielnicy. Stopień ochrony obudowy IP20 predysponuje urządzenie do montażu wewnątrz osłon i szaf sterowniczych chroniących przed bezpośrednim kontaktem z pyłem i wilgocią.

Zastosowanie

Licznik LEM-02 znajduje szerokie zastosowanie jako podlicznik w systemach rozliczeń wewnętrznych. Jest idealnym rozwiązaniem dla zarządców nieruchomości komercyjnych, biurowców oraz hal produkcyjnych, gdzie zachodzi potrzeba precyzyjnego podziału kosztów energii pomiędzy poszczególnych najemców lub działy produkcji. W sektorze automatyki budynkowej licznik ten jest wykorzystywany do monitorowania efektywności energetycznej pomp ciepła, stacji ładowania pojazdów elektrycznych o mniejszej mocy oraz systemów oświetleniowych. Dzięki swojej niezawodności, jest również chętnie wybierany przez instalatorów do monitorowania zużycia energii w domkach letniskowych i na polach kempingowych.

Wskazówki Montażowe

Montaż licznika LEM-02 powinien być przeprowadzony przez wykwalifikowanego elektryka na standardowej szynie montażowej TH35 (DIN). Przed przystąpieniem do prac należy upewnić się, że napięcie w obwodzie jest odłączone. Przewody zasilające o przekroju dostosowanym do maksymalnego obciążenia (zalecane stosowanie tulejek zaciskowych na końcach przewodów typu linka) należy wprowadzić do zacisków windowych i dokręcić z odpowiednim momentem obrotowym, aby zapobiec wzrostowi rezystancji zestyku i nadmiernemu nagrzewaniu się styków. Schemat podłączenia znajdujący się na obudowie urządzenia precyzyjnie wskazuje wejście fazy (L-in), wyjście na odbiornik (L-out) oraz podłączenie przewodu neutralnego (N), co minimalizuje ryzyko błędnego połączenia.

FAQ

• Czy licznik LEM-02 posiada funkcję kasowania stanu zużycia energii? Nie, model LEM-02 jest licznikiem sumującym, co oznacza, że stan liczydeł jest trwały i nie podlega resetowaniu, co zapewnia wiarygodność pomiarów w celach rozliczeniowych.
• Jaka jest stała impulsowania tego urządzenia? Standardowa stała impulsowa wynosi zazwyczaj 1000 imp/kWh, co pozwala na bardzo precyzyjne monitorowanie chwilowego poboru mocy przez systemy zewnętrzne.
• Czy urządzenie wymaga dodatkowego zasilania? Nie, licznik jest zasilany bezpośrednio z mierzonego obwodu napięcia przemiennego.
• Czy licznik można stosować w układach trójfazowych? Model LEM-02 jest dedykowany wyłącznie do układów jednofazowych. Do układów trójfazowych należy zastosować odpowiedni model z serii LEM-03 lub wyższej.
