Licznik energii bezpośredni 3-faz. 63A Z RS485 2T MID | 412093 Legrand

Opis i Kluczowe Cechy

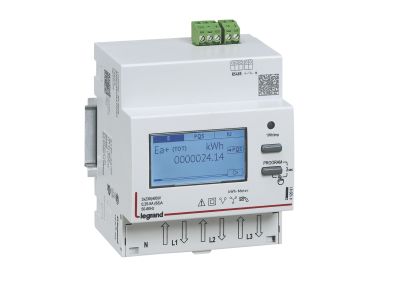

Licznik energii bezpośredni 3-fazowy (symbol 412093) o prądzie znamionowym 63A to urządzenie pomiarowe dedykowane do precyzyjnego monitorowania zużycia energii elektrycznej w obwodach trójfazowych. Montowany na wsporniku TH35 (4 moduły szerokości) wyposażony jest w interfejs RS485 (Modbus) oraz 1 wejście impulsowe, umożliwiające integrację z systemami BMS lub zbieranie danych z dodatkowych liczników (np. wody, gazu). Pomiar w 2 taryfach oraz zgodność z normą MID pozwalają na wykorzystanie go w systemach rozliczeniowych.

• Pomiar bezpośredni do 63A: Eliminuje konieczność stosowania przekładników prądowych – bezpośredni pomiar prądu obciążenia redukuje koszty instalacji i zwiększa dokładność pomiaru.
• Interfejs RS485 z protokołem Modbus: Umożliwia zdalny odczyt danych, integrację z systemami monitoringu energii oraz sterowanie taryfami w instalacjach przemysłowych i budynkowych.
• Wyjście impulsowe 1x: Przełączanie taryf lub zbieranie danych z innych urządzeń pomiarowych (np. liczników mediów) poprzez sygnał impulsowy.
• Pomiar 2 taryf: Rozdzielny pomiar energii czynnej i biernej w dwóch niezależnych strefach taryfowych – kluczowe dla optymalizacji kosztów u klientów z rozliczeniami wielostrefowymi.
• Zgodność z normą MID: Dopuszczenie do stosowania w systemach rozliczeniowych energii elektrycznej zgodnie z europejskimi wymaganiami prawnymi.

Zgodność z Normami

Licznik spełnia wymogi norm IEC/EN 62052-11, IEC/EN 62053-21/23 oraz IEC/EN 61010-1. Został zaprojektowany zgodnie z Dyrektywą Europejską MID, co potwierdza jego przydatność do rozliczeń finansowych zużytej energii elektrycznej. Produkt posiada oznakowanie CE.

Zastosowanie

Licznik energii bezpośredni 3-fazowy 63A z RS485 i 2 taryfami znajduje zastosowanie w instalacjach wymagających precyzyjnego monitoringu energii oraz możliwości zdalnego odczytu danych.

• Budynki użyteczności publicznej i biurowce – monitoring zużycia energii w systemach BMS zintegrowanych z licznikiem.
• Przemysł – rozliczanie energii w układach 3-fazowych z możliwością automatycznego przełączania taryf.
• Małe i średnie przedsiębiorstwa – lokalne stacje rozliczeniowe z pomiarem energii czynnej i biernej w dwóch taryfach.
• Instalacje fotowoltaiczne – monitoring produkcji energii z możliwością integracji z systemami zarządzania energią.

Wskazówki Montażowe

Montaż licznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Licznik montuje się na szynie TH35 (4 moduły szerokości). Przed podłączeniem należy bezwzględnie odłączyć napięcie zasilania. Przewody fazowe (L1, L2, L3) i neutralny (N) należy podłączyć zgodnie z oznaczeniami na liczniku, dbając o prawidłowe napięcie znamionowe 230/400V. Interfejs RS485 należy podłączyć do systemu monitoringu zgodnie z dokumentacją techniczną. Po montażu przeprowadzić test funkcjonalny sprawdzający poprawność pomiaru i komunikacji.

FAQ

• Czy licznik współpracuje z systemami BMS? Tak – interfejs RS485 (Modbus) umożliwia integrację z systemami Building Management System (BMS) do zdalnego monitoringu i sterowania.
• Jaki protokół komunikacyjny wykorzystuje RS485? Licznik obsługuje protokół Modbus RTU, standardowo stosowany w systemach automatyki budynkowej i przemysłowej.
• Czy licznik mierzy energię bierną? Tak – oprócz energii czynnej, licznik rejestruje także energię bierną, co pozwala na dokładną analizę strat w instalacji elektrycznej.
