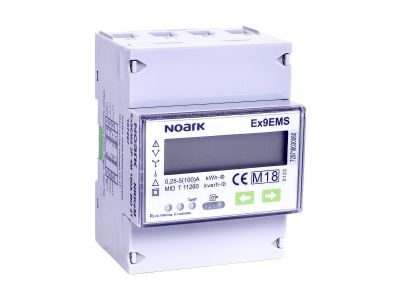

Licznik energii 3-fazowy, 4-modułowy, 100A, komunikacja ModBus, dwutaryfowy | 107297 Noark

Opis i Kluczowe Cechy

Licznik energii elektrycznej NOARK o numerze katalogowym 107297 to zaawansowane urządzenie pomiarowe zaprojektowane do pracy w sieciach trójfazowych. Urządzenie charakteryzuje się szerokością wynoszącą 4 moduły, co pozwala na optymalne zagospodarowanie miejsca w rozdzielnicy elektrycznej. Kluczowym atutem tego modelu jest możliwość bezpośredniego pomiaru prądu o natężeniu aż do 100A, co eliminuje konieczność stosowania zewnętrznych przekładników prądowych w większości standardowych instalacji komercyjnych i przemysłowych.

• Komunikacja ModBus RTU: Zintegrowany interfejs komunikacyjny pozwala na pełną integrację z systemami BMS (Building Management System) oraz układami automatyki przemysłowej, umożliwiając zdalny odczyt parametrów w czasie rzeczywistym.
• Dwutaryfowość: Funkcja obsługi dwóch taryf pozwala na precyzyjne rozliczanie zużycia energii w zależności od pory dnia, co jest kluczowe dla optymalizacji kosztów operacyjnych przedsiębiorstwa.
• Wyświetlacz LCD: Czytelny, podświetlany ekran zapewnia łatwy dostęp do danych pomiarowych bezpośrednio na urządzeniu, nawet w słabo oświetlonych pomieszczeniach technicznych.
• Wysoka klasa dokładności: Gwarantuje rzetelność pomiarów, co jest niezbędne przy audytach energetycznych i wewnętrznych rozliczeniach międzywydziałowych.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami europejskimi dotyczącymi aparatury modułowej i urządzeń pomiarowych. Licznik spełnia wymagania dyrektywy MID (Measuring Instruments Directive), co potwierdza jego przydatność do celów rozliczeniowych. Posiada certyfikację CE oraz jest zgodny z normami IEC/EN, co gwarantuje bezpieczeństwo użytkowania oraz odporność na zakłócenia elektromagnetyczne w środowisku przemysłowym.

Zastosowanie

Licznik NOARK 107297 znajduje szerokie zastosowanie w nowoczesnych instalacjach elektroenergetycznych. Jest idealnym rozwiązaniem dla:

• Zakładów produkcyjnych: Do monitorowania zużycia energii przez poszczególne linie technologiczne lub maszyny o dużym poborze mocy.
• Budynków biurowych i komercyjnych: W systemach podrozliczania najemców oraz weryfikacji efektywności energetycznej obiektu.
• Instalacji fotowoltaicznych: Jako element monitorujący przepływy energii w układach hybrydowych i prosumenckich.
• Inteligentnych budynków: Gdzie dane z protokołu ModBus są wykorzystywane do automatycznego zarządzania obciążeniem (Load Shedding).

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka z zachowaniem zasad bezpieczeństwa. Licznik jest przystosowany do montażu na standardowej szynie DIN TH-35. Podczas instalacji należy zwrócić szczególną uwagę na:

• Moment dokręcania zacisków: Należy stosować się do zaleceń producenta, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się przewodów przy prądach rzędu 100A.
• Przekrój przewodów: Należy dobrać odpowiedni przekrój znamionowy przewodów zasilających, uwzględniając maksymalne obciążenie 100A oraz spadek napięcia.
• Adresacja ModBus: Przed zamknięciem rozdzielnicy warto skonfigurować unikalny adres urządzenia w sieci komunikacyjnej oraz ustawić parametry transmisji (baud rate, parity).
• Zabezpieczenie: Zaleca się stosowanie odpowiednich zabezpieczeń nadprądowych przed licznikiem w celu ochrony urządzenia przed skutkami zwarć.

FAQ

1. Czy licznik wymaga zewnętrznych przekładników?
Nie, model ten obsługuje pomiar bezpośredni do 100A, co upraszcza schemat połączeń i redukuje koszty instalacji.

2. Jakie dane można odczytać przez protokół ModBus?
Przez interfejs ModBus RTU dostępny jest odczyt energii czynnej i biernej, napięć fazowych, prądów w poszczególnych fazach oraz mocy chwilowej.

3. Czy urządzenie posiada plombowane osłony zacisków?
Tak, konstrukcja licznika umożliwia założenie plomb na osłony zacisków, co zabezpiecza przed nieautoryzowanym dostępem do przyłączy prądowych i jest wymagane w układach rozliczeniowych.
