Licznik energii elektrycznej 3-fazowy 100A, MID | 85402010 Simet

Opis i Kluczowe Cechy

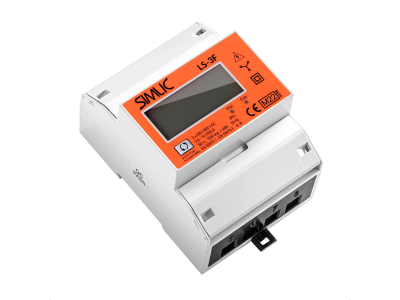

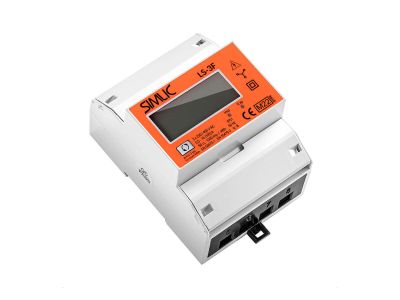

Licznik energii elektrycznej SIMLIC LS-3F marki SIMET to zaawansowane urządzenie pomiarowe zaprojektowane do pracy w trójfazowych instalacjach prądu przemiennego. Jest to model cyfrowy, jednostrefowy, który umożliwia precyzyjny pomiar bezpośredni zużycia energii elektrycznej czynnej przy obciążeniach sięgających aż 100A. Urządzenie charakteryzuje się szerokością 4 modułów, co pozwala na optymalne zagospodarowanie miejsca w rozdzielnicy elektrycznej. Wyraźny wyświetlacz LCD prezentuje nie tylko całkowitą pobraną energię elektryczną czynną wyrażoną w kilowatogodzinach (kWh), ale również aktualnie pobieraną moc czynną w watach (W), co pozwala na bieżącą kontrolę obciążenia sieci.

• Pomiar bezpośredni do 100A: Eliminuje konieczność stosowania zewnętrznych przekładników prądowych, co upraszcza schemat połączeń i obniża koszty instalacji.
• Certyfikacja MID: Gwarantuje najwyższą precyzję pomiaru i pozwala na wykorzystanie urządzenia do rozliczeń energii elektrycznej.
• Funkcja Reset: Umożliwia monitorowanie zużycia energii w określonych przedziałach czasowych, co jest kluczowe przy okresowej kontroli podliczników.
• Kompaktowa obudowa: Szerokość 4 modułów (72 mm) ułatwia montaż w standardowych szafach sterowniczych i rozdzielnicach modułowych.

Zgodność z Normami

Licznik SIMLIC LS-3F został zaprojektowany i wykonany zgodnie z rygorystycznymi normami europejskimi. Posiada certyfikat MID (Measuring Instruments Directive), co potwierdza, że urządzenie spełnia wymagania dyrektywy dotyczącej przyrządów pomiarowych. Dzięki temu licznik może być stosowany jako podlicznik do rozliczeń poza dystrybucyjnych w obiektach komercyjnych, przemysłowych oraz mieszkalnych. Zgodność z normami bezpieczeństwa i kompatybilności elektromagnetycznej zapewnia długotrwałą i bezawaryjną pracę w trudnych warunkach środowiskowych.

Zastosowanie

Urządzenie znajduje szerokie zastosowanie zarówno w sektorze przemysłowym, jak i w instalacjach niekomercyjnych. Jest idealnym rozwiązaniem do:

• Podrozliczeń w obiektach biurowych: Precyzyjne określanie zużycia energii przez poszczególnych najemców.
• Monitoringu maszyn produkcyjnych: Kontrola efektywności energetycznej poszczególnych gniazd technologicznych w zakładach przemysłowych.
• Instalacji fotowoltaicznych: Monitorowanie energii pobieranej z sieci w układach trójfazowych.
• Gospodarstw domowych: Jako zaawansowany podlicznik w garażach, warsztatach czy budynkach gospodarczych.

Wskazówki Montażowe

Montaż licznika LS-3F powinien być przeprowadzony przez wykwalifikowanego elektryka z uprawnieniami SEP. Urządzenie jest przystosowane do montażu na standardowej szynie montażowej DIN TH35. Podczas instalacji należy zwrócić szczególną uwagę na:

• Moment dokręcania zacisków: Należy zapewnić odpowiedni docisk przewodów, aby uniknąć przegrzewania się styków przy wysokim obciążeniu (do 100A).
• Przekrój przewodów: Dobór odpowiedniego przekroju przewodów zasilających i odpływowych jest kluczowy dla bezpieczeństwa pożarowego i dokładności pomiaru.
• Zabezpieczenie przedlicznikowe: Instalacja powinna być wyposażona w odpowiednie zabezpieczenia nadmiarowo-prądowe chroniące licznik przed skutkami zwarć.
• Plombowanie: Po zakończeniu montażu i weryfikacji połączeń, osłony zacisków powinny zostać zaplombowane, aby zapobiec nieautoryzowanemu dostępowi do zacisków prądowych.

FAQ

1. Czy licznik LS-3F posiada certyfikat MID?
Tak, licznik posiada certyfikację MID, co oznacza, że jest dopuszczony do rozliczeń finansowych za zużytą energię elektryczną.

2. Jakie parametry są wyświetlane na ekranie?
Urządzenie wskazuje pobraną energię elektryczną czynną w [kWh] oraz aktualnie pobieraną moc czynną w [W].

3. Czy licznik wymaga przekładników prądowych?
Nie, jest to licznik do pomiaru bezpośredniego, co oznacza, że przewody fazowe podłącza się bezpośrednio do zacisków urządzenia (maksymalny prąd to 100A).

4. Do czego służy funkcja reset?
Funkcja reset pozwala na wyzerowanie licznika pomocniczego, co jest przydatne do monitorowania zużycia energii w konkretnym cyklu pracy lub miesiącu, bez wpływu na licznik główny (całkowity).
