Licznik czasu, tablicowy, 48x48mm, 115VAC, 60Hz, bez osłony 55x55mm | 7KT5503 Siemens

Alternatywny kod produktu: 7KT5503

Opis i Kluczowe Cechy

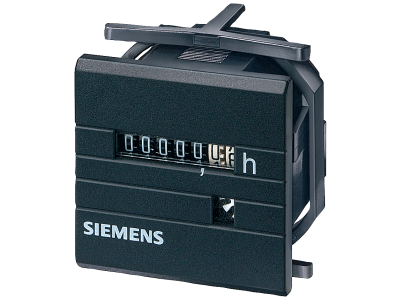

Licznik czasu 7KT5503 to elektromechaniczne urządzenie tablicowe o wymiarach 48x48 mm, przeznaczone do precyzyjnego odliczania czasu w procesach przemysłowych. Zasilany napięciem 115 V AC i częstotliwością 60 Hz, gwarantuje niezawodny pomiar czasu pracy maszyn i urządzeń bez utraty danych po zaniku napięcia. Kompaktowa obudowa ułatwia zabudowę w standardowych tablicach sterowniczych.

• Napięcie zasilania 115 V AC / 60 Hz: Bezpośrednie podłączenie do typowych obwodów sterowania 115 V bez potrzeby stosowania dodatkowych zasilaczy – oszczędność miejsca i kosztów instalacji.
• Wymiary 48x48 mm (tablicowy): Standardowy rozmiar zgodny z DIN 43700 umożliwia łatwy montaż w panelach operatorskich, szafach sterowniczych i rozdzielnicach, efektywnie wykorzystując przestrzeń.
• Elektromechaniczna konstrukcja: Mechanizm zliczający działa niezależnie od stanu napięcia – wskazanie pozostaje zachowane po odłączeniu zasilania, co eliminuje potrzebę backupu i zapewnia ciągłość pomiaru.
• Przeznaczenie do kontroli czasu procesów technologicznych: Idealny do odliczania czasu trwania operacji, wzorcowania przyrządów (np. przetworników przepływu) oraz monitorowania czasu międzyremontowego i gwarancyjnego linii produkcyjnych.
• Szeroki zakres zastosowań przemysłowych: Sprawdza się w kontroli czasu pracy maszyn, urządzeń oraz określaniu stopnia zużycia, wspomagając planowanie przeglądów i optymalizację produkcji.

Zgodność z Normami

Licznik czasu 7KT5503 został zaprojektowany zgodnie z obowiązującymi normami europejskimi i posiada oznaczenie CE, co potwierdza spełnienie wymogów bezpieczeństwa oraz kompatybilności elektromagnetycznej w środowisku przemysłowym.

Zastosowanie

Elektromechaniczny licznik czasu 7KT5503 znajduje zastosowanie wszędzie tam, gdzie wymagane jest dokładne i niezawodne rejestrowanie czasu pracy lub trwania procesu bez potrzeby ciągłego nadzoru. Jego odporność na zaniki napięcia czyni go niezastąpionym w aplikacjach wymagających trwałej pamięci odczytu.

• Kontrola czasu pracy poszczególnych maszyn i urządzeń na linii produkcyjnej – umożliwia wyznaczenie czasu międzyremontowego i monitorowanie zużycia.
• Odliczanie czasu trwania procesów technologicznych (np. w przemyśle spożywczym, chemicznym, tworzyw sztucznych) w celu zapewnienia powtarzalności cyklów.
• Wzorcowanie przyrządów pomiarowych, których wskazanie zależy od czasu (przetworniki przepływu, liczniki energii) – licznik pełni funkcję etalonu czasowego.
• Rejestracja czasu gwarancyjnego lub okresu eksploatacji części i podzespołów w celu planowania przeglądów serwisowych.
• Montaż w pulpitach operatorskich i szafach sterowniczych jako element wizualnego monitorowania czasu pracy w instalacjach automatycznych.

Wskazówki Montażowe

Montaż licznika czasu 7KT5503 powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania. Urządzenie przeznaczone jest do montażu tablicowego w otworze o wymiarach zgodnych z obudową 48x48 mm (standardowy wycięcie 45x45 mm z tolerancją). Należy stosować moment dokręcania zgodny z dokumentacją producenta oraz przewody o przekroju dobranym do obciążenia styków. Po zamontowaniu upewnić się, że licznik jest prawidłowo osadzony w panelu, a ewentualne osłony lub ramki maskujące są właściwie dociśnięte.

FAQ

• Jakie napięcie i częstotliwość zasilania jest wymagane dla licznika 7KT5503? Licznik wymaga zasilania napięciem 115 V AC o częstotliwości 60 Hz. Należy podłączyć je zgodnie ze schematem na obudowie.
• Czy licznik zachowuje wskazanie po zaniku napięcia? Tak, zastosowany mechanizm elektromechaniczny (tarcze zębate) sprawia, że odczyt czasu pozostaje niezmieniony nawet po długotrwałym odłączeniu zasilania. Nie jest potrzebne żadne podtrzymanie bateryjne.
• Jakie wymiary ma licznik i gdzie można go zamontować? Wymiary płyty czołowej to 48x48 mm – standard branżowy dla liczników tablicowych. Montaż odbywa się w wycięciu panelu (zalecany otwór 45x45 mm) i mocowaniu za pomocą dostarczonych zaczepów. Urządzenie nie jest przeznaczone do montażu na szynie DIN.
