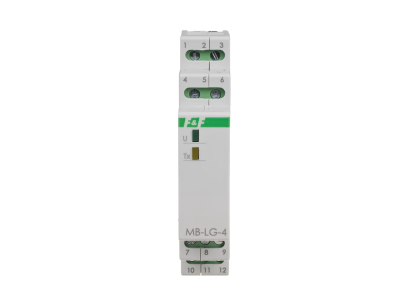

Licznik czasu pracy z wyjściem MODBUS RTU, 4-kanałowy, 1 moduł | MAX-MB-LG-4LO F&F

Opis i Kluczowe Cechy

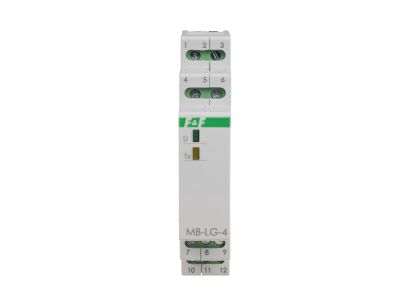

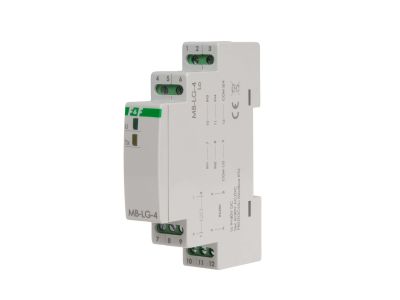

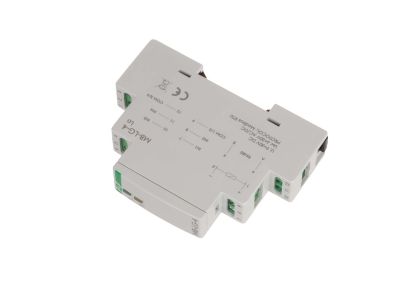

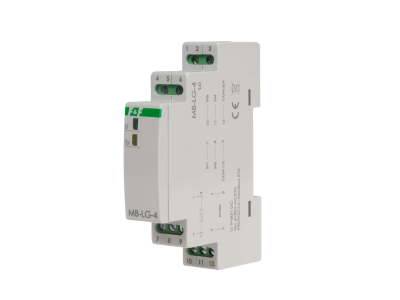

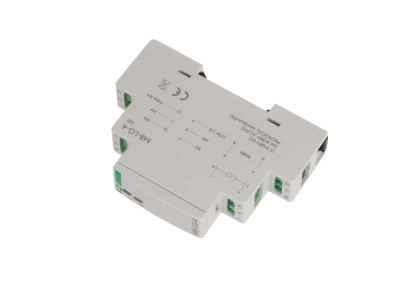

Licznik czasu pracy MAX-MB-LG-4Lo to 4-kanałowe urządzenie przeznaczone do rejestracji czasu pracy odbiorników, z możliwością zdalnego odczytu danych przez interfejs RS-485 zgodny z protokołem MODBUS RTU. Zasilany napięciem 9÷30 V DC, mieści się w jednym module (18 mm) i montowany jest na szynie 35 mm. Dzięki maksymalnemu mierzonemu czasowi 150 lat oraz czterem niezależnym wejściom cyfrowym umożliwia długoterminowe monitorowanie pracy nawet czterech urządzeń jednocześnie.

• 4 niezależne kanały wejściowe (6÷30 V AC/DC): umożliwiają jednoczesne zliczanie czasu pracy czterech różnych odbiorników lub sygnałów, co zwiększa efektywność monitorowania w jednym module.
• Komunikacja RS-485 MODBUS RTU (tryb SLAVE): integracja z systemami sterowania i wizualizacji (PLC, SCADA) w celu zdalnego odczytu i archiwizacji zarejestrowanych czasów.
• Szeroki zakres napięcia zasilania 9÷30 V DC: elastyczność w doborze źródła zasilania – od typowych zasilaczy 12 V DC po 24 V DC.
• Maksymalna częstotliwość zliczania 100 Hz: rejestracja krótkich impulsów, odpowiednia do monitorowania pracy urządzeń o szybkich cyklach.
• Kompaktowy rozmiar 1 moduł (18 mm): oszczędność miejsca w rozdzielnicy, montaż na szynie TH35 bez dodatkowych uchwytów.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Przeznaczony do instalacji w suchych pomieszczeniach w standardowych warunkach środowiskowych (stopień ochrony IP20).

Zastosowanie

Licznik czasu pracy MAX-MB-LG-4Lo znajduje zastosowanie wszędzie tam, gdzie wymagana jest precyzyjna rejestracja czasu pracy maszyn, urządzeń lub procesów, a dane muszą być dostępne zdalnie. Oto typowe scenariusze użycia:

• Monitorowanie czasu pracy silników, pomp, wentylatorów i innych odbiorników w instalacjach przemysłowych.
• Rejestracja czasu załączenia oświetlenia, ogrzewania lub klimatyzacji w budynkach użyteczności publicznej – umożliwia optymalizację kosztów eksploatacji.
• Zliczanie czasu pracy maszyn produkcyjnych w celu planowania przeglądów i serwisu.
• Integracja z systemami PLC/BMS przez MODBUS RTU w celu zdalnego nadzoru i archiwizacji danych.

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez personel z odpowiednimi uprawnieniami SEP, po uprzednim odłączeniu napięcia w instalacji. Licznik przeznaczony jest do montażu na szynie DIN TH35 (35 mm). Zaciski śrubowe umożliwiają podłączenie przewodów o przekroju do 2,5 mm². Moment dokręcający wynosi 0,4 Nm – należy go przestrzegać, aby zapewnić pewne połączenie elektryczne. Przewody zasilające należy dobrać odpowiednio do prądu obciążenia (pobór mocy urządzenia to 0,3 W, ale przewody wejść liczących należy prowadzić zgodnie z obowiązującymi przepisami). Przed podłączeniem interfejsu RS-485 upewnić się, że wszystkie urządzenia w magistrali są wyłączone.

FAQ

• Jakie jest napięcie wejściowe dla kanałów zliczających? Każdy kanał akceptuje sygnał z zakresu 6÷30 V AC/DC. Można podłączać np. styki przekaźników, przycisków lub wyjścia czujników – pod warunkiem, że napięcie mieści się w tym zakresie.
• Czy licznik posiada funkcję kasowania zarejestrowanego czasu? W danych technicznych nie podano bezpośrednio funkcji kasowania, jednak w standardowych licznikach MODBUS często istnieje możliwość resetowania rejestrów poprzez komendę zapisu. Szczegóły należy sprawdzić w dokumentacji producenta.
• Jaki jest maksymalny czas, jaki może zarejestrować licznik? Producent deklaruje maksymalny mierzony czas 150 lat. Dla każdego kanału czas przechowywany jest w rejestrze wewnętrznym i może być odczytany przez MODBUS. Dokładna rozdzielczość (sekundy, godziny) zależy od konfiguracji urządzenia – informacje znajdziesz w podręczniku użytkownika.
