licznik czasu pracy z wyjściem MODBUS RTU, 4-kanałowy, 1 moduł | MAX-MB-LG-4HI F&F

Opis i Kluczowe Cechy

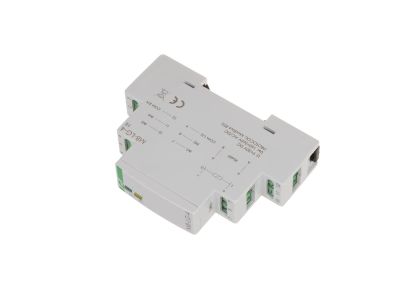

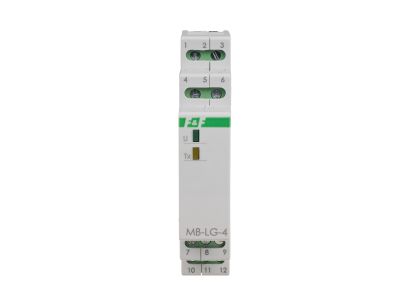

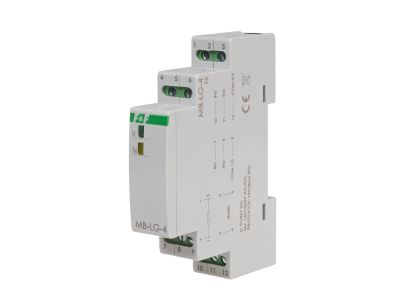

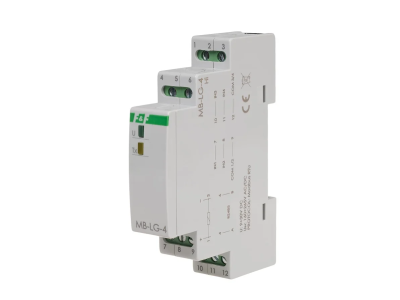

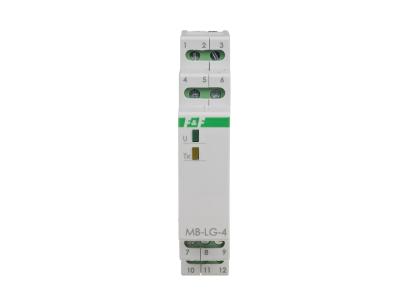

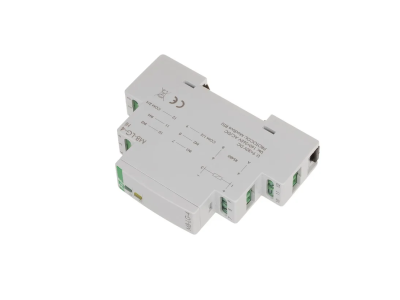

Licznik czasu pracy MAX-MB-LG-4Hi to 4-kanałowe urządzenie pomiarowe wyposażone w interfejs RS-485 z protokołem MODBUS RTU. Napięcie wejścia liczącego 160÷265 V AC/DC pozwala na bezpośrednie podłączenie do obwodów sterowniczych bez dodatkowych przetworników, a maksymalny rejestrowany czas 150 lat gwarantuje ciągłą pracę przez cały cykl życia instalacji. Szerokość 1 modułu (18 mm) umożliwia oszczędne zagospodarowanie miejsca w rozdzielnicy.

• 4 niezależne kanały zliczające: umożliwiają jednoczesny pomiar czasu pracy czterech różnych odbiorników, co upraszcza diagnostykę i planowanie przeglądów.
• Interfejs RS-485 (MODBUS RTU): zdalny odczyt i archiwizacja danych w systemach BMS lub PLC, z programowalną prędkością transmisji 1200÷115200 bit/s i opcjami parzystości.
• Szeroki zakres napięcia wejściowego 160÷265 V AC/DC: kompatybilność z typowymi obwodami sterowniczymi i sygnalizacyjnymi bez konieczności stosowania dodatkowych konwerterów.
• Niski pobór mocy 0,3 W: minimalne obciążenie zasilacza, szczególnie istotne przy pracy w układach z przetwornicami lub bateryjnym podtrzymaniem.
• Maksymalny mierzony czas 150 lat: rejestracja bez konieczności ręcznego resetowania w całym okresie eksploatacji urządzenia.

Zgodność z Normami

Produkt spełnia wymagania dyrektyw unijnych i jest oznaczony znakiem CE. Przeznaczony do montażu zgodnie z ogólnie przyjętymi standardami dla aparatury modułowej na szynie DIN (TH35). Brak szczegółowych numerów norm w dokumentacji – urządzenie zaprojektowano z zachowaniem dobrych praktyk inżynierskich właściwych dla branży elektrotechnicznej.

Zastosowanie

Licznik MAX-MB-LG-4Hi znajduje zastosowanie wszędzie tam, gdzie konieczna jest zdalna rejestracja czasu pracy urządzeń. Sprawdza się w systemach automatyki budynkowej, przemyśle oraz w serwisie maszyn.

• Monitorowanie czasu pracy silników, pomp, wentylatorów i innych napędów w celu planowania konserwacji prewencyjnej.
• Rejestracja czasu załączenia oświetlenia, ogrzewania lub klimatyzacji w systemach zarządzania energią (BMS/EMS).
• Zbieranie danych eksploatacyjnych z linii produkcyjnych – komunikacja z nadrzędnym sterownikiem PLC przez MODBUS RTU.
• Automatyczne generowanie alertów serwisowych na podstawie przekroczenia zadanego czasu pracy kanału.

Wskazówki Montażowe

Montaż i podłączenie mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Urządzenie przeznaczone jest do montażu na szynie DIN TH35 w rozdzielnicy o stopniu ochrony min. IP20. Zaciski śrubowe przystosowane do przewodów o przekroju do 2,5 mm² – moment dokręcający nie powinien przekraczać 0,4 Nm. Przewody należy dobierać zgodnie z prądem obciążenia oraz obowiązującymi normami instalacyjnymi.

FAQ

• Jaki jest maksymalny czas pracy, jaki może zarejestrować licznik? Maksymalny mierzony czas wynosi 150 lat, co w praktyce oznacza nieograniczoną żywotność pomiaru w typowych aplikacjach przemysłowych i budynkowych.
• Czy licznik obsługuje różne prędkości transmisji w sieci MODBUS? Tak, prędkość transmisji jest programowalna w zakresie 1200÷115200 bit/s, z możliwością wyboru bitu parzystości (EVEN/ODD/NONE) oraz bitu stopu (1/1,5/2). Adres urządzenia ustawia się w zakresie 1÷247.
• Jaki jest stopień ochrony licznika? IP20 – urządzenie przeznaczone do zabudowy w rozdzielnicy, w suchych pomieszczeniach, bez bezpośredniego narażenia na wilgoć i pył.
