Licznik czasu pracy urządzenia LG 394 | 004694 Legrand

Opis i Kluczowe Cechy

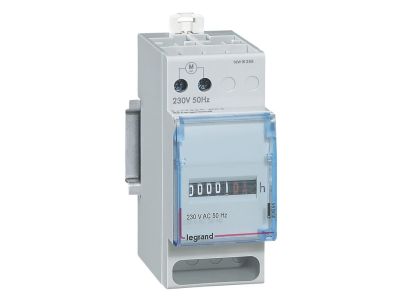

Licznik czasu pracy urządzenia LG 394 (symbol 004694) przeznaczony jest do pomiaru sumarycznego czasu pracy maszyn i urządzeń elektrycznych. Pracuje przy napięciu 230 V~ 50 Hz, a jego pobór mocy wynosi zaledwie 0,2 VA, co minimalizuje obciążenie obwodu sterowniczego. Wyposażono go w numeryczny wyświetlacz o zakresie 5 cyfr + 2 cyfry dziesiętne, gdzie jedna jednostka odpowiada jednej godzinie pracy. Dzięki szerokości dwóch modułów (2 x 17,5 mm) licznik zajmuje mało miejsca w rozdzielnicy i montowany jest na szynie DIN TH35.

• Napięcie zasilania 230 V~ 50 Hz: kompatybilność z typową siecią jednofazową, łatwa instalacja w istniejących układach sterowania.
• Pobór mocy 0,2 VA: bardzo niski pobór energii, nie wpływa znacząco na bilans energetyczny rozdzielnicy.
• Wyświetlacz numeryczny (5+2 cyfry): czytelny odczyt czasu pracy z dokładnością do setnych części godziny, ułatwia precyzyjne planowanie serwisowania.
• Brak możliwości kasowania stanu licznika: gwarantuje wiarygodność i niezmienialność zarejestrowanego czasu pracy, istotne przy rozliczeniach i gwarancji.
• Szerokość 2 moduły (35 mm): kompaktowa obudowa pozwala oszczędzić miejsce w szafie sterowniczej i upraszcza montaż na szynie TH35.

Zgodność z Normami

Produkt jest zgodny z obowiązującymi normami europejskimi oraz standardem DIN. Posiada oznaczenie CE, potwierdzające spełnienie wymogów bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Licznik LG 394 znajduje zastosowanie wszędzie tam, gdzie konieczna jest kontrola czasu pracy urządzeń w celu planowania przeglądów i serwisu. Sprawdza się zarówno w instalacjach przemysłowych, jak i w automatyce budynkowej.

• Monitorowanie czasu pracy silników, pomp, wentylatorów i innych maszyn w liniach produkcyjnych.
• Rejestracja czasu pracy urządzeń w systemach HVAC (np. klimatyzatory, agregaty chłodnicze) dla harmonogramu serwisu.
• Kontrola czasu eksploatacji oświetlenia awaryjnego lub UPS w budynkach użyteczności publicznej.
• Wspomaganie procesów utrzymania ruchu (TPM) poprzez rejestrację rzeczywistego czasu pracy bez konieczności ręcznego notowania.

Wskazówki Montażowe

Montaż licznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP (do 1 kV). Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilania. Urządzenie przeznaczone jest do montażu na szynie montażowej TH35 (DIN) w rozdzielnicy modułowej. Przekrój przewodów należy dobrać do prądu obciążenia wynikającego z poboru mocy 0,2 VA (min. 0,5 mm²). Moment dokręcania zacisków – zgodnie z dokumentacją producenta (nie przekraczać podanej wartości). Po zamontowaniu sprawdź poprawność podłączenia fazy i neutralnego (L/N).

FAQ

• Czy licznik można zresetować? Nie, licznik czasu pracy LG 394 nie posiada funkcji kasowania stanu. Zarejestrowane godziny pozostają na wyświetlaczu przez cały okres eksploatacji.
• Jaki jest pobór mocy i czy wpływa na zużycie energii? Pobór mocy wynosi zaledwie 0,2 VA, co jest wartością pomijalną w typowej instalacji. Nie wpływa znacząco na rachunki za energię elektryczną.
• Ile cyfr ma wyświetlacz i jaka jest jego rozdzielczość? Wyświetlacz numeryczny pokazuje 5 cyfr głównych oraz 2 cyfry dziesiętne (format: 99999.99). Jedna jednostka na wyświetlaczu odpowiada 1 godzinie pracy, co umożliwia odczyt z dokładnością do 0,01 godziny.
