Licznik 3-fazowy LVCT Modbus, Acti 9 | A9MEM3455 Schneider Electric

Opis i Kluczowe Cechy

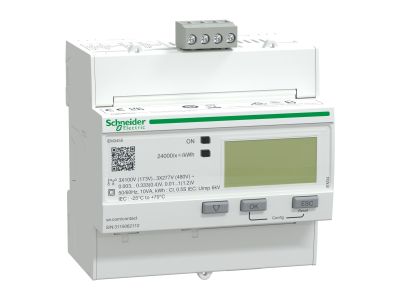

Licznik energii trójfazowej Acti9 iEM3000 (symbol A9MEM3455) to zaawansowane urządzenie pomiarowe montowane na szynie DIN, wyposażone w czytelny wyświetlacz LCD i interfejs komunikacyjny Modbus. Przeznaczony do pracy w sieciach 50/60 Hz z napięciem zasilania 100…277 V AC (faza-neutral) lub 173…480 V AC (faza-faza). Szerokość obudowy 90 mm. Dzięki klasie dokładności 0,5S dla energii czynnej oraz pomiarowi w czterech kwadrantach zapewnia precyzyjne rozliczanie i monitorowanie zużycia energii.

• Klasa dokładności 0,5S (IEC 62053-21): Gwarantuje wiarygodne pomiary energii czynnej – niezbędne w aplikacjach fakturowania podrzędnego i audytach energetycznych.
• Komunikacja Modbus (zaciski śrubowe): Umożliwia łatwą integrację z systemami BMS, PLC i platformami IoT do zdalnego odczytu i zarządzania danymi.
• 4 harmonogramy taryf: Obsługa wielu stawek rozliczeniowych w jednym urządzeniu – elastyczne dopasowanie do taryf energetycznych.
• Programowalne wejście i wyjście cyfrowe: Wyjście może pracować jako impulsowe (np. do zliczania energii przez zewnętrzny licznik), wejście umożliwia odczyt stanu zewnętrznych czujników.
• Sygnalizacja lokalna LED: Zielona dioda LED sygnalizuje obecność napięcia, migająca żółta dioda umożliwia weryfikację dokładności pomiaru, a wskaźniki komunikacyjne informują o stanie transmisji Modbus.

Zgodność z Normami

Licznik spełnia wymagania normy IEC 62053-21 (klasa dokładności 0,5S dla energii czynnej) oraz ANSI C12.20. Posiada certyfikaty EAC, CE i UL, potwierdzające zgodność z europejskimi i amerykańskimi standardami bezpieczeństwa i metrologii.

Zastosowanie

Licznik A9MEM3455 został zaprojektowany do precyzyjnego pomiaru i rozliczania energii elektrycznej w instalacjach trójfazowych. Sprawdza się szczególnie w miejscach wymagających zaawansowanego monitoringu i zdalnego odczytu.

• Fakturowanie podrzędne w budynkach wielolokalowych, biurowcach i galeriach handlowych.
• Monitorowanie zużycia energii w instalacjach przemysłowych i komercyjnych z integracją z systemem BMS lub SCADA przez Modbus.
• Audyt energetyczny i optymalizacja kosztów – cztery taryfy pozwalają na analizę zużycia w różnych przedziałach czasowych.
• Wsparcie dla cyfrowych instalacji zasilania IoT – kompatybilność z oprogramowaniem do zarządzania energią.

Wskazówki Montażowe

Montaż licznika powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Urządzenie przeznaczone jest do instalacji na szynie DIN TH35 w rozdzielnicach wewnętrznych. Należy przestrzegać momentu dokręcania zacisków zgodnie z dokumentacją producenta, a przekrój przewodów dobrać do spodziewanego obciążenia prądowego. Przed pierwszym uruchomieniem sprawdzić poprawność podłączenia napięcia zasilającego i sygnałów napięciowych/prądowych z przekładników.

FAQ

• Jakie napięcie zasilania jest wymagane? Licznik działa w sieciach 50/60 Hz z napięciem 100…277 V AC w konfiguracji faza-neutral lub 173…480 V AC między fazami.
• Czy licznik posiada wbudowaną komunikację Modbus? Tak, protokół Modbus jest realizowany przez zaciski śrubowe. Obsługuje konfiguracje jednofazowe, trójfazowe oraz trójfazowe z przewodem neutralnym.
• Jaką funkcję pełnią diody LED na panelu? Zielona dioda sygnalizuje obecność napięcia, migająca żółta dioda służy do sprawdzania dokładności pomiaru (proporcjonalnie do obciążenia), a dodatkowe wskaźniki informują o stanie komunikacji Modbus.
