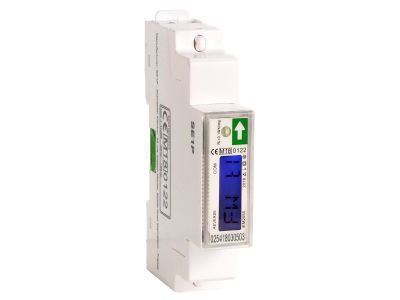

Licznik 1-fazowy 45A kl 1 MID Modbus, Acti 9 | A9MEM2055 Schneider Electric

Opis i Kluczowe Cechy

Schneider Electric Acti 9 A9MEM2055 to jednofazowy licznik energii klasy dokładności 1 (MID) z interfejsem komunikacyjnym Modbus RTU. Przeznaczony do bezpośredniego pomiaru prądu do 63A oraz napięcia 230V AC (96–276V AC). Szerokość modułu 36 mm (2 moduły) ułatwia montaż w rozdzielnicach modułowych. Dzięki 8-znakowemu wyświetlaczowi LCD i czerwonemu wskaźnikowi LED umożliwia bieżący podgląd parametrów elektrycznych.

• Dokładność klasy 1 (IEC 62053-21): Gwarantuje precyzyjny pomiar energii czynnej, niezbędny do rozliczeń i analiz efektywności.
• Bezpośredni pomiar prądu do 63A z 32 próbkami/cykl: Zapewnia dokładny odczyt nawet przy szybkozmiennych obciążeniach, bez konieczności stosowania przekładników.
• Komunikacja Modbus RTU: Umożliwia łatwą integrację z systemami automatyki budynkowej (BMS) oraz platformami IoT, co wspiera zdalne monitorowanie i zarządzanie energią.
• Wejście przełączania 2 taryf: Pozwala na rejestrację zużycia w różnych strefach cenowych, optymalizując koszty energii elektrycznej.
• Wyświetlacz LCD i wskaźnik LED: Zapewnia czytelny odczyt mierzonych wartości w czasie rzeczywistym.

Zgodność z Normami

Licznik A9MEM2055 spełnia wymagania normy IEC 62053-21 (klasa 1 dla energii czynnej) oraz EN 50470-3 klasa B. Posiada certyfikację zgodną z dyrektywą MID (Measuring Instruments Directive), co potwierdza jego legalizację do celów rozliczeniowych.

Zastosowanie

Licznik energii Acti 9 iEM2100 znajduje zastosowanie wszędzie tam, gdzie wymagane jest dokładne monitorowanie zużycia energii elektrycznej w układach jednofazowych.

• Monitorowanie zużycia w budynkach komercyjnych, biurach i magazynach.
• Podliczniki dla poszczególnych stref lub najemców w obiektach wielolokalowych.
• Integracja z systemami zarządzania energią w instalacjach IoT i Smart Building.
• Analiza efektywności energetycznej maszyn i procesów produkcyjnych.

Wskazówki Montażowe

Montaż licznika należy wykonywać po bezwzględnym odłączeniu napięcia w rozdzielnicy. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicach modułowych. Instalację może przeprowadzać wyłącznie wykwalifikowany personel z uprawnieniami SEP. Przekrój przewodów należy dobrać zgodnie z maksymalnym prądem obciążenia (63 A). Zaleca się dokręcanie zacisków z momentem podanym w dokumentacji producenta.

FAQ

• Czy licznik A9MEM2055 obsługuje dwie taryfy? Tak, posiada dedykowane wejście do przełączania między dwoma taryfami.
• Jaki jest maksymalny prąd mierzony bezpośrednio? Do 63 A w konfiguracji jednofazowej z przewodem neutralnym.
• Czy licznik można podłączyć do systemu BMS? Tak, dzięki zintegrowanemu interfejsowi Modbus RTU (zaciski 3-przewodowe) można go zintegrować z nadrzędnymi systemami sterowania.
