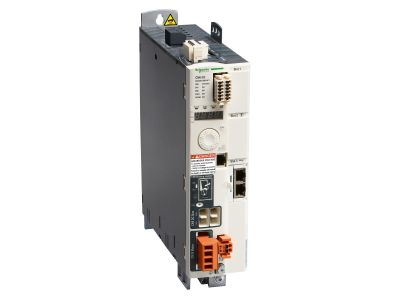

Lexium 32 modułowy 9A 1~230V Lexium 32 | LXM32MU90M2 Schneider Electric

Opis i Kluczowe Cechy

Serwonapęd Lexium 32 o symbolu LXM32MU90M2 to zaawansowane urządzenie napędowe w formacie książkowym, przeznaczone do precyzyjnego sterowania ruchem w aplikacjach automatyki przemysłowej. Zasilany jednofazowo (100…120 V lub 200…240 V), zapewnia ciągłą moc odpowiednio 300 W i 900 W. Dzięki prądowi wyjściowemu szczytowemu do 9 A (dla 230 V przez 5 s) oraz zintegrowanemu filtrowi EMC, napęd gwarantuje stabilną i czystą energetycznie pracę w wymagających warunkach.

• Znamionowe napięcie zasilania 100…120 V (-15…10%) i 200…240 V (-15…10%): elastyczna konfiguracja – jeden model obsługuje zarówno sieci niskiego, jak i standardowego napięcia, co ułatwia projektowanie układów sterowania.
• Prąd wyjściowy szczytowy 6 A (przy 115 V) / 9 A (przy 230 V) przez 5 s: wysoka przeciążalność umożliwia dynamiczne ruchy i szybkie przyspieszanie bez ryzyka wyłączenia.
• Moc ciągła 300 W (przy 115 V) / 900 W (przy 230 V): zapewnia stabilną pracę nawet przy długotrwałym obciążeniu, idealna do serwomotorów o średniej mocy.
• Wbudowany filtr EMC: redukuje zakłócenia elektromagnetyczne, co ułatwia spełnienie wymogów kompatybilności elektromagnetycznej i upraszcza montaż.
• Format książkowy (modułowy): kompaktowa obudowa oszczędza miejsce w szafie sterowniczej, a łatwy montaż na szynie TH35 skraca czas instalacji.

Zgodność z Normami

Serwonapędy Lexium 32 spełniają wymagania europejskich norm bezpieczeństwa oraz posiadają certyfikat CE. Zastosowane rozwiązania konstrukcyjne zapewniają zgodność z dyrektywami niskonapięciową i EMC, co potwierdza gotowość do pracy w instalacjach przemysłowych. (Szczegółowe numery norm dostępne w dokumentacji producenta.)

Zastosowanie

Napęd Lexium 32 LXM32MU90M2 został zaprojektowany do precyzyjnego sterowania położeniem, prędkością i momentem obrotowym w maszynach i urządzeniach przemysłowych. Sprawdza się w aplikacjach wymagających szybkiego pozycjonowania i powtarzalności ruchu.

• Sterowanie serwomotorami w obrabiarkach CNC, robotach przemysłowych i maszynach pakujących.
• Precyzyjne pozycjonowanie w maszynach do montażu, etykietowania, druku i obróbki materiałów.
• Napędy przenośników, podajników, windy i osi liniowych w automatyce magazynowej.
• Zastosowania wymagające wysokiej dynamiki i stabilności prędkości, np. w maszynach tekstylnych lub drzewnych.

Wskazówki Montażowe

Montaż i podłączenie serwonapędu może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi normami bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłącz zasilanie główne oraz pomocnicze. Urządzenie montuj na szynie TH35 (DIN) w pozycji pionowej, zapewniając odpowiednią wentylację – minimalna odległość od innych urządzeń: 50 mm z każdej strony. Przewody zasilające i silnikowe dobierz do prądu znamionowego i szczytowego, stosując się do zaleceń producenta dotyczących momentu dokręcania (podanych w karcie katalogowej). Uziemienie (PE) wykonaj zgodnie z lokalnymi przepisami. W razie konieczności redukcji wyższych harmonicznych prądu zastosuj zewnętrzny dławik liniowy (jak wskazano w danych technicznych).

FAQ

• Jakie napięcie zasilania mogę podać – 115 V czy 230 V? Napęd akceptuje zakresy 100…120 V oraz 200…240 V (z tolerancją -15…+10%). Konfiguracja jest automatyczna – urządzenie dopasowuje się do podanego napięcia sieci. Przełączenie między zakresami nie wymaga dodatkowych zmian w okablowaniu.
• Czy wbudowany filtr EMC wystarcza w większości zastosowań? Tak, zintegrowany filtr EMC redukuje zakłócenia przewodzone do poziomu wymaganego w typowych instalacjach przemysłowych. W przypadku szczególnie rygorystycznych norm (np. dla środowisk mieszkalnych) może być konieczny zewnętrzny filtr dodatkowy.
• Jaki jest tryb pracy serwonapędu – czy może pracować jako kontroler ruchu? Napęd LXM32MU90M2 jest serwonapędem Motion (sterownik ruchu) z możliwością pracy w trybie prędkości, momentu i pozycji. Do pełnej konfiguracji wymaga nadrzędnego sterownika PLC lub dedykowanego interfejsu (np. CANopen, EtherCAT – zależnie od wariantu). W standardzie nie posiada zintegrowanego PLC.
