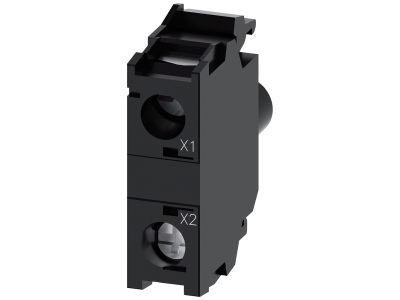

Moduł LED ze zintegrowaną diodą LED, AC/DC 24 V, żółty, przyłącze śrubowe, ATEX Strefa 1-2 | 3SU1401-1BB30-1AA2 Siemens

Alternatywny kod produktu: 3SU14011BB301AA2

Opis i Kluczowe Cechy

Moduł LED (symbol 3SU1401-1BB30-1AA2) w kolorze żółtym zasilany napięciem AC/DC 24V to zaawansowane urządzenie sygnalizacyjne przeznaczone do oświetlania i identyfikacji punktów sterowania w szafach rozdzielczych, maszynach przemysłowych oraz strefach zagrożonych wybuchem (ATEX Strefa 1-2). Wyposażony w energooszczędną technologię LED zapewnia wysoką jasność przy niskim poborze mocy. Przyłącze śrubowe ułatwia szybki i niezawodny montaż bez konieczności stosowania specjalistycznych narzędzi. Wysoki stopień ochrony IP66/IP67 gwarantuje odporność na kurz, wodę, oleje i agresywne substancje chemiczne.

• Zasilanie AC/DC 24V: Kompatybilność z szerokim zakresem źródeł napięcia – idealny do zasilania z centralnych układów sterowania PLC lub dedykowanych zasilaczy buforowych.
• Kolor żółty sygnalizacyjny: Wysoka widoczność sygnałów ostrzegawczych, identyfikacyjnych lub statusowych w warunkach przemysłowych.
• Przyłącze śrubowe: Stabilne i pewne mocowanie przewodów – eliminuje ryzyko poluzowania się połączenia elektrycznego podczas eksploatacji.
• Aprobata ATEX Strefa 1-2: Dopuszczenie do pracy w środowiskach zagrożonych wybuchem gazów i par (Strefa 1) oraz pyłów palnych (Strefa 2) – zgodnie z dyrektywami ATEX.
• IP66/IP67: Odporność na wnikanie pyłu, strumieni wody i środków czyszczących – możliwość stosowania w trudnych warunkach przemysłowych i myjniach wysokociśnieniowych.

Zgodność z Normami

Moduł LED spełnia wymagania dyrektywy ATEX 2014/34/UE (dla urządzeń przeznaczonych do stosowania w atmosferze wybuchowej), normy EN 60079-0 (wymagania ogólne), EN 60079-15 (urządzenia w osłonie typu n) oraz EN 60079-31 (urządzenia przeznaczone do stosowania w atmosferze pyłów palnych). Posiada deklarację zgodności CE i certyfikat ATEX.

Zastosowanie

Moduł LED z przyłączem śrubowym znajduje zastosowanie w systemach sterowania i sygnalizacji, gdzie wymagana jest wysoka widoczność, trwałość oraz odporność na ekstremalne warunki pracy.

• Szafy sterownicze i rozdzielcze – oświetlanie i sygnalizacja statusu obwodów lub awarii.
• Maszyny przemysłowe (np. obrabiarki CNC, linie produkcyjne) – identyfikacja stanów pracy, ostrzeżeń lub błędów.
• Strefy zagrożone wybuchem (ATEX Strefa 1-2) – sygnalizacja w instalacjach chemicznych, petrochemicznych lub górniczych.
• Urządzenia narażone na działanie środków chemicznych, olejów lub wysokiego ciśnienia – dzięki odporności na korozję i czyszczenie myjkami wysokociśnieniowymi.

Wskazówki Montażowe

Montaż modułu powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP lub odpowiednimi kwalifikacjami do pracy w strefach zagrożonych wybuchem (ATEX). Przed rozpoczęciem prac należy upewnić się, że napięcie zasilania zostało odłączone. Moduł montować w dedykowanym otworze o średnicy 22,5 mm (zgodnie z normą DIN EN 60947-5-1). Przewody podłączyć do zacisków śrubowych, zachowując odpowiednią polaryzację (dla zasilania DC). Po zamontowaniu sprawdzić szczelność połączeń i stopień ochrony IP66/IP67. W przypadku stosowania w strefach ATEX, dodatkowo zweryfikować zgodność z lokalnymi przepisami dotyczącymi instalacji przeciwwybuchowych.

FAQ

• Czy moduł może być zasilany napięciem 230V AC? Moduł jest przystosowany wyłącznie do zasilania napięciem 24V AC/DC. Do współpracy z siecią 230V wymagany jest zasilacz obniżający napięcie do 24V.
• Jaki jest zakres temperatur pracy modułu? Moduł pracuje w zakresie temperatur od -20°C do +60°C (zgodnie z danymi technicznymi producenta).
• Czy moduł można stosować w środowisku agresywnym chemicznie? Tak – dzięki wysokiemu stopniowi ochrony IP66/IP67 oraz odporności na oleje i agresywne substancje, moduł jest dedykowany do pracy w środowiskach przemysłowych narażonych na działanie chemikaliów.
