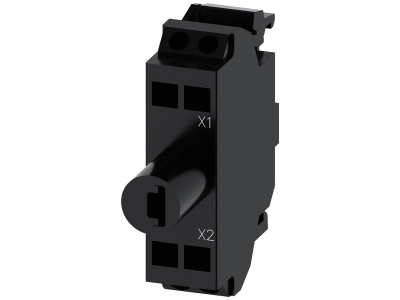

Moduł LED ze zintegrowaną diodą LED, AC/DC 24 V, żółty | 3SU1401-2BB30-3AA0 Siemens

Alternatywny kod produktu: 3SU14012BB303AA0

Opis i Kluczowe Cechy

Moduł LED Siemens SIRIUS ACT (symbol 3SU1401-2BB30-3AA0) ze zintegrowaną diodą LED w kolorze żółtym, przeznaczony do oświetlania przycisków, przełączników i elementów sygnalizacyjnych. Działa przy napięciu AC/DC 24 V, co zapewnia uniwersalność w instalacjach prądu stałego i zmiennego. Dzięki energooszczędnej technologii LED gwarantuje doskonałą widoczność sygnalizacji przy minimalnym poborze energii. Moduł może być montowany w otworach bez rowków dzięki zintegrowanemu zabezpieczeniu przed przekręceniem.

• Napięcie zasilania AC/DC 24 V: Umożliwia stosowanie zarówno w układach prądu stałego, jak i zmiennego, co zwiększa elastyczność projektowania instalacji sterowania i sygnalizacji.
• Zintegrowana dioda LED żółta: Zapewnia wyraźną sygnalizację optyczną przy niskim zużyciu energii, wydłużając żywotność w porównaniu z tradycyjnymi żarówkami.
• Koncepcja montażu jedną ręką: Innowacyjne łączenie bez użycia specjalnych narzędzi przyspiesza instalację i redukuje czas pracy.
• Wysoka wytrzymałość mechaniczna: Elementy serii SIRIUS ACT wykonane z metalu i wysokogatunkowego tworzywa odporne na kurz, oleje i agresywne substancje – odpowiednie do środowiska przemysłowego.
• Zintegrowane zabezpieczenie przed przekręceniem w otworach bez rowków: Zapewnia pewne i stabilne osadzenie modułu bez ryzyka obrotu podczas użytkowania.

Zgodność z Normami

Moduł LED SIRIUS ACT spełnia wymagania europejskich norm dotyczących urządzeń sterowniczych i sygnalizacyjnych. Posiada certyfikat CE oraz dopuszczenia produktowe na całym świecie (informacje o szczegółowych normach dostępne w dokumentacji technicznej producenta).

Zastosowanie

Moduł LED przeznaczony jest do podświetlania i sygnalizacji stanu w urządzeniach sterujących oraz automatyce przemysłowej i budynkowej. Idealnie sprawdza się jako element wizualizacji pracy maszyn, linii produkcyjnych oraz szaf sterowniczych.

• Podświetlanie przycisków i przełączników w panelach operatorskich – pomocne przy identyfikacji funkcji w warunkach słabego oświetlenia.
• Sygnalizacja stanu urządzenia (np. załączone/wyłączone, alarm) w szafach sterowniczych i rozdzielnicach.
• Element automatyki budynkowej – podświetlenie przycisków wezwań, sygnalizacja pracy wentylacji czy oświetlenia awaryjnego.
• Wizualizacja komunikatów w systemach sterowania PLC lub IO-Link – moduł może być podłączany do sterowników poprzez standardowe okablowanie lub systemy komunikacyjne (PROFINET, AS-Interface).

Wskazówki Montażowe

Montaż modułu LED musi być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Element mocuje się w otworze montażowym (bez rowków) z wykorzystaniem zintegrowanego zabezpieczenia przed przekręceniem. Podłączenie elektryczne wykonuje się zgodnie z dokumentacją producenta – zaleca się stosowanie przewodów o przekroju dostosowanym do prądu obciążenia (w przypadku LED prąd jest znikomy, ale należy przestrzegać zaleceń karty katalogowej). Moment dokręcania połączeń śrubowych oraz sposób prowadzenia przewodów powinien być zgodny z wytycznymi Siemens.

FAQ

• Czy moduł LED działa przy napięciu stałym 24 V? Tak, moduł jest przystosowany zarówno do napięcia stałego (DC 24 V), jak i zmiennego (AC 24 V), co zapewnia kompatybilność z różnymi instalacjami.
• Jaki jest stopień ochrony modułu? Szczegółowy stopień ochrony (IP) zależy od konfiguracji całego urządzenia (obudowa, uszczelnienia). Moduł sam w sobie jest elementem wewnętrznym, a ostateczny IP zapewnia zastosowana obudowa. Zalecamy sprawdzenie danych katalogowych dla konkretnego zestawu.
• Czy można podłączyć moduł bezpośrednio do wyjścia PLC? Tak, moduł może być sterowany bezpośrednio z wyjścia cyfrowego PLC o napięciu 24 V DC/AC, pod warunkiem zachowania odpowiedniej polaryzacji przy napięciu stałym.
