Moduł LED do wyświetlania funkcji ochronnej, AC/DC 24-240V | 3RT2926-1QT00 Siemens

Alternatywny kod produktu: 3RT29261QT00

Opis i Kluczowe Cechy

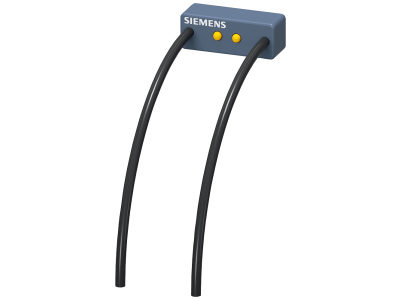

Moduł LED sygnalizacyjny Siemens typu 3RT2926-1QT00 (z serii SIRIUS) przeznaczony do wizualizacji stanu pracy styczników oraz funkcji ochronnych. Zasilany napięciem przemiennym i stałym w zakresie 24-240 V, co zapewnia uniwersalność zastosowania w różnych instalacjach. Wbudowane zabezpieczenie przed odwrotną polaryzacją chroni moduł przed uszkodzeniem podczas podłączania. Moduł montuje się bezpośrednio na stycznikach 3RT2 oraz stycznikach pomocniczych 3RH2, umożliwiając szybką i czytelną sygnalizację.

• Zakres napięcia AC/DC 24-240 V: Szeroki zakres zasilania pozwala stosować moduł w obwodach zarówno niskiego, jak i wyższego napięcia sterowania bez konieczności stosowania dodatkowych przetwornic.
• Zabezpieczenie przed zamianą biegunów: Eliminuje ryzyko uszkodzenia modułu przy błędnym podłączeniu – szczególnie istotne przy zasilaniu prądem stałym.
• Kompatybilność ze stycznikami 3RT2 i 3RH2: Dedykowany system SIRIUS gwarantuje łatwy montaż i niezawodne połączenie mechaniczne oraz elektryczne z wykorzystaniem istniejących zaczepów stycznika.
• Wyraźna sygnalizacja LED: Wysokiej jasności dioda zapewnia dobrą widoczność nawet w słabym świetle – idealne do szybkiej diagnostyki stanu urządzenia w szafie sterowniczej.
• Opakowanie zbiorcze 5 sztuk: Wygodne dla instalatorów i serwisantów – gotowy zestaw do kilku styczników, ułatwiający zamówienie i magazynowanie.

Zgodność z Normami

Moduł LED 3RT2926-1QT00 został zaprojektowany zgodnie z wymaganiami obowiązujących norm europejskich oraz posiada oznakowanie CE. Produkt wchodzi w skład modułowego systemu SIRIUS firmy Siemens, który spełnia wysokie standardy jakości i bezpieczeństwa typowe dla aparatury sterowniczej w zastosowaniach przemysłowych.

Zastosowanie

Moduł dedykowany jest do sygnalizacji stanu pracy styczników w rozdzielnicach i szafach sterowniczych. Dzięki kompaktowej konstrukcji i szerokiemu zakresowi napięć sprawdza się w wielu scenariuszach:

• Sygnalizacja załączenia stycznika głównego w sterowaniu silnikami – zielona dioda informuje o gotowości do pracy.
• Wizualizacja zadziałania przekaźnika termicznego lub wyłącznika ochronnego – ułatwia lokalizację uszkodzonego obwodu.
• Wskazanie stanu styczników pomocniczych w układach automatyki budynkowej (oświetlenie, klimatyzacja, wentylacja).
• Zdalna diagnostyka w systemach PLC – stan diody może być odczytany przez personel bez demontażu osłon.

Wskazówki Montażowe

Montaż i podłączenie modułu może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Moduł mocuje się bezpośrednio do stycznika 3RT2 lub 3RH2 za pomocą dedykowanych zaczepów (nie wymaga szyny TH35). Należy upewnić się, że przewody sygnałowe są podłączone zgodnie z oznaczeniami na module – zabezpieczenie przed odwrotną polaryzacją chroni przed uszkodzeniem, ale zaleca się zachowanie właściwego kierunku. Przekrój przewodów dobrać do obciążenia i długości linii. Dokręcenie zacisków wykonać momentem obrotowym zgodnym z dokumentacją stycznika.

FAQ

• Czy moduł jest podświetlany na stałe? Moduł wyposażony jest w diodę LED, która świeci się po przyłożeniu napięcia zasilania (zwykle odpowiednik napięcia cewki stycznika). Nie wymaga dodatkowego zasilania pomocniczego – sygnał pobierany jest z obwodu sterowniczego.
• Jaki jest stopień ochrony (IP) modułu? Producent nie podaje samodzielnego stopnia ochrony dla tego modułu. Jest on przeznaczony do montażu wewnątrz rozdzielnicy lub szafy sterowniczej, gdzie ochronę przed pyłem i wilgocią zapewnia obudowa (minimum IP54 w typowych warunkach przemysłowych).
• Czy moduł posiada styki przełączające? Nie. Moduł 3RT2926-1QT00 jest wyłącznie sygnalizatorem LED – nie zawiera żadnych styków elektrycznych. Służy wyłącznie do wizualizacji stanu stycznika, nie do sterowania.
