Łącznik pomocniczy wyprzedzający zestyki przełączne typ HP (14mm) wyposażenie do: 3VA1 | 3VA9988-0AA21 Siemens

Alternatywny kod produktu: 3VA99880AA21

Opis i Kluczowe Cechy

Łącznik pomocniczy wyprzedzający typ HP (14 mm) – wewnętrzne wyposażenie dodatkowe do wyłączników kompaktowych Siemens serii 3VA11-15 oraz 3VA20-26. Dzięki zestykowi przełącznemu i konstrukcji wyprzedzającej umożliwia wcześniejszą sygnalizację zmiany stanu styków głównych, co jest kluczowe w układach sterowania wymagających szybkiej informacji. Kompaktowa szerokość 14 mm pozwala na oszczędność miejsca wewnątrz obudowy wyłącznika, a kodowanie barwne i mechaniczne eliminuje ryzyko błędnego montażu.

• Zestyki przełączne (przełączny): Jeden styk wspólny, zwierny i rozwierny – umożliwia zarówno sygnalizację załączenia, jak i wyłączenia, co daje pełną diagnostykę stanu łączeniowego.
• Funkcja wyprzedzająca (early make/early break): Łącznik przełącza się przed stykami głównymi wyłącznika, co pozwala na wcześniejsze przesłanie sygnału do sterownika PLC lub układu sygnalizacji – zwiększa bezpieczeństwo i niezawodność procesu.

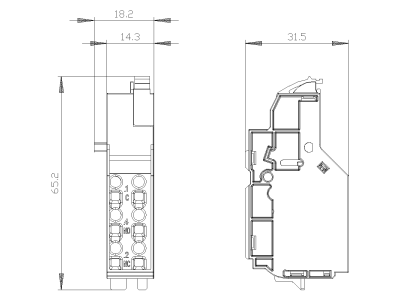

• Szerokość 14 mm: Minimalne zajęcie miejsca w kieszeni wyposażenia wyłącznika, co ułatwia rozbudowę układu o dodatkowe moduły.
• Kodowanie barwne i mechaniczne: Gwarantuje jednoznaczne dopasowanie do odpowiedniej kieszeni w wyłącznikach 3VA – eliminacja błędów montażowych i skrócenie czasu instalacji.
• Przeznaczenie do serii 3VA11-15 oraz 3VA20-26: Jeden uniwersalny komponent dla kilku wielkości wyłączników kompaktowych – redukcja stanów magazynowych i uproszczenie logistyki.

Zgodność z Normami

Łącznik pomocniczy wyprzedzający HP został zaprojektowany zgodnie z europejskimi standardami bezpieczeństwa oraz posiada certyfikat CE. Montowany wewnątrz wyłączników kompaktowych 3VA, które spełniają wymagania norm IEC/EN 60947-2 dla wyłączników przemysłowych. Wszystkie komponenty wyposażenia dodatkowego podlegają rygorystycznym testom producenta zapewniającym długotrwałą niezawodność w warunkach przemysłowych.

Zastosowanie

Łącznik pomocniczy wyprzedzający znajduje zastosowanie wszędzie tam, gdzie wymagana jest niezawodna sygnalizacja stanu wyłącznika kompaktowego z wyprzedzeniem czasowym względem styków głównych. Idealny do układów automatyki budynkowej i przemysłowej, w których informacja o zbliżającym się rozłączeniu lub załączeniu obwodu musi być dostępna przed samym zdarzeniem.

• Sygnalizacja położenia styków głównych wyłącznika – monitorowanie stanu załączenia/wyłączenia w szafie sterowniczej.
• Przekazywanie impulsów do styczników, przekaźników pomocniczych lub modułów PLC w celu realizacji sekwencyjnych procesów technologicznych.
• Współpraca z układami BMS (Building Management System) przy zdalnym raportowaniu stanu bezpieczników i rozdzielnic.
• Tworzenie dodatkowych pętli sterowania w aplikacjach wymagających wcześniejszego przełączenia (np. odcięcie zasilania pomocniczego przed głównym).

Wskazówki Montażowe

Montaż łącznika pomocniczego wyprzedzającego powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa – bezwzględnie odłączyć napięcie przed przystąpieniem do prac. Element wsuwa się do odpowiedniej, oznakowanej kieszeni wyposażenia wewnętrznego wyłącznika kompaktowego 3VA, aż do zatrzaśnięcia. Należy kierować się kodem barwnym i mechanicznym, aby uniknąć nieprawidłowego osadzenia. Momenty dokręcania oraz przekroje przewodów przyłączeniowych należy dobrać zgodnie z dokumentacją techniczną danego wyłącznika oraz obowiązującymi przepisami. Po instalacji sprawdzić poprawność działania poprzez próbne łączenie bez napięcia.

FAQ

• Czy łącznik pomocniczy wyprzedzający HP pasuje do wyłącznika 3VA2? Tak, jest przeznaczony do serii 3VA20-26 (oraz 3VA11-15). Przed montażem warto upewnić się, że kieszeń wyposażenia w danym wyłączniku jest dostępna i zgodna z kodem barwnym.
• Jaki typ styku posiada ten łącznik? Posiada styk przełączny (changeover) – jeden wspólny, jeden zwierny (NO) i jeden rozwierny (NC). Dzięki temu może być używany zarówno do sygnalizacji załączenia, jak i wyłączenia w zależności od konfiguracji obwodu.
• Czy łącznik wymaga osobnego zasilania? Nie, jest elementem pasywnym – jego styki zwierają się i rozwierają mechanicznie pod wpływem ruchu mechanizmu wyłącznika. Zasilanie obwodu sterowania (np. 24 V DC) musi być dostarczone z zewnątrz, ale łącznik nie pobiera własnej energii.
