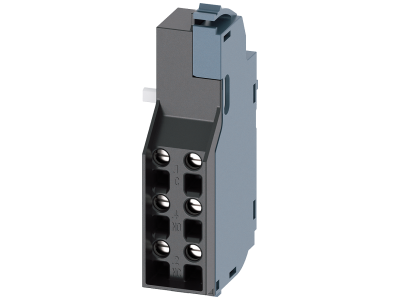

Wyprzedzający łącznik pomocniczy zestyki przełączne typ HP (14 mm) do 3VA41/51-55/61-66 | 3VA9978-0AA21 Siemens

Alternatywny kod produktu: 3VA99780AA21

Opis i Kluczowe Cechy

Wyprzedzający łącznik pomocniczy typ HP (14 mm) o symbolu 3VA9978-0AA21 to akcesorium dedykowane do wyłączników kompaktowych serii 3VA (3VA41/51-55/61-66). Zestyki przełączne zapewniają elastyczne sterowanie obwodami pomocniczymi, a kodowanie barwne i mechaniczne gwarantuje bezbłędny montaż we wszystkich wariantach konstrukcyjnych wyłącznika kompaktowego 3VA.

• Typ HP zestyki przełączne: Umożliwiają elastyczne sterowanie obwodami sygnalizacyjnymi, pomiarowymi lub pomocniczymi w instalacjach elektrycznych.
• Kodowanie barwne i mechaniczne: Zapobiega błędnemu montażowi, eliminując ryzyko uszkodzenia urządzenia lub nieprawidłowego działania instalacji.
• Uniwersalność zastosowania: Kompatybilny z seriami 3VA4, 3VA51-55 oraz 3VA61-66 – elastyczne dopasowanie do różnych konfiguracji wyłączników kompaktowych.
• Łatwy montaż w kieszeniach wyposażenia: Wbudowany system kodowania ułatwia precyzyjne pozycjonowanie w strukturze modułowej wyłącznika.
• Ciągłe wyposażenie wewnętrzne: Możliwość stosowania jako standardowe wyposażenie dodatkowe, bez konieczności modyfikacji konstrukcji głównej wyłącznika.

Zgodność z Normami

Łącznik pomocniczy HP spełnia wymagania norm europejskich dotyczących wyposażenia dodatkowego dla wyłączników kompaktowych, w tym norm serii IEC 60947. Produkt posiada deklarację zgodności CE, co potwierdza jego bezpieczeństwo i zgodność z dyrektywami Unii Europejskiej.

Zastosowanie

Wyprzedzający łącznik pomocniczy HP znajduje zastosowanie w instalacjach elektrycznych wymagających dodatkowych obwodów sygnalizacyjnych, pomiarowych lub sterujących.

• Sterowanie obwodami pomocniczymi w szafach sterowniczych i rozdzielnicach niskiego napięcia.
• Monitorowanie stanu wyłączników kompaktowych 3VA – sygnalizacja położenia styków (zał./wył.) lub awaryjnych stanów pracy.
• Integracja z systemami automatyki i zdalnego sterowania – elastyczność pracy w różnych konfiguracjach instalacyjnych.
• Wyposażenie wyzwalaczy pomocniczych i innych akcesoriów w ramach rodziny produktów 3VA.

Wskazówki Montażowe

Montaż łącznika pomocniczego powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją techniczną wyłącznika kompaktowego 3VA. Przed rozpoczęciem prac należy odłączyć napięcie zasilania w obwodzie głównym i pomocniczym. Łącznik montować w dedykowanej kieszeni wyposażenia, stosując kodowanie barwne i mechaniczne – unikać wymuszania montażu siłą. Po instalacji przeprowadzić testy funkcjonalne obwodów pomocniczych, weryfikując poprawność działania styków przełącznych.

FAQ

• Czy łącznik HP jest kompatybilny z innymi seriami wyłączników kompaktowych? Tak – zaprojektowany do współpracy z seriami 3VA4, 3VA51-55 i 3VA61-66, co zapewnia elastyczność zastosowania w różnych konfiguracjach.
• Jakie funkcje pełnią zestyki przełączne? Zestyki przełączne umożliwiają elastyczne sterowanie obwodami sygnalizacyjnymi, pomiarowymi lub pomocniczymi – np. sygnalizacja stanu wyłącznika, zdalne monitorowanie lub integracja z systemami automatyki.
• Czy montaż wymaga specjalnych narzędzi? Nie – łącznik montuje się ręcznie w dedykowanej kieszeni wyposażenia, z wykorzystaniem systemu kodowania barwnego i mechanicznego, co eliminuje ryzyko błędnej instalacji.
