Łącznik pomocniczy do montażu z boku 2S, Przyłącze sprężynowe do wyłącznika S00/S0 | 3RV2901-2B Siemens

Alternatywny kod produktu: 3RV29012B

Opis i Kluczowe Cechy

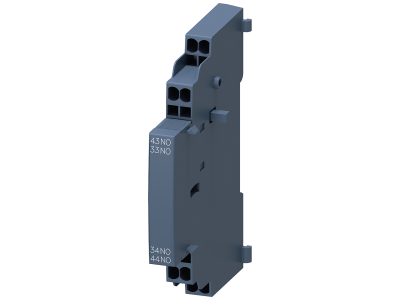

Łącznik pomocniczy 2NO 3RV2901-2B firmy Siemens (system SIRIUS) przeznaczony jest do montażu bocznego na wyłącznikach serii S00/S0 (3RV2). Wyposażony w przyłącze sprężynowe umożliwia szybkie i bezpieczne podłączenie przewodów bez użycia narzędzi. Stanowi niezawodne rozwiązanie do sygnalizacji stanu wyłącznika oraz przekazywania sygnałów sterujących.

• 2 styki normalnie otwarte (2NO): Zapewniają sygnalizację załączenia/wyłączenia wyłącznika oraz możliwość sterowania układami automatyki i PLC.
• Przyłącze sprężynowe: Beznarzędziowe podłączenie przewodów – redukcja czasu montażu i eliminacja ryzyka poluzowania połączeń pod wpływem wibracji.
• Montaż boczny do wyłączników serii S00/S0 (3RV2): Łatwa rozbudowa układu bez konieczności zwiększania szerokości modułu w rozdzielnicy.
• Kompatybilność z systemem SIRIUS: Gwarancja spójności z aparaturą Siemens oraz uproszczona logistyka zamienników i części.
• Kompaktowa konstrukcja: Nie zajmuje dodatkowego miejsca na szynie TH35 – optymalizacja przestrzeni w szafie sterowniczej.

Zgodność z Normami

Produkt zaprojektowany zgodnie z wymogami norm europejskich oraz posiada certyfikat CE. Przeznaczony do stosowania w instalacjach przemysłowych i budynkowych jako element systemu aparatury modułowej. Dla szczegółowych informacji o zastosowanych normach prosimy o zapoznanie się z kartą katalogową producenta.

Zastosowanie

Łącznik pomocniczy 3RV2901-2B znajduje zastosowanie wszędzie tam, gdzie wymagana jest sygnalizacja stanu wyłącznika lub przekazanie sygnału do układów sterowania. Dzięki kompaktowej budowie i szybkiemu montażowi sprawdza się zarówno w prostych, jak i rozbudowanych systemach automatyki.

• Sygnalizacja załączenia/wyłączenia wyłącznika silnikowego w rozdzielnicach i szafach sterowniczych.
• Przekazywanie impulsów do styczników, przekaźników lub wejść PLC w liniach produkcyjnych.
• Integracja z systemami automatyki budynkowej – monitoring stanu obwodów oświetlenia i napędów.
• Zdalne raportowanie awarii i diagnostyka w aplikacjach przemysłowych.

Wskazówki Montażowe

Montaż łącznika pomocniczego może być przeprowadzony wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przy zachowaniu zasad bezpieczeństwa. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w instalacji. Łącznik przeznaczony jest do montażu na szynie TH35 (DIN) jako element dodatkowy wyłącznika serii S00/S0. Przyłącze sprężynowe umożliwia beznarzędziowe podłączenie przewodów – wystarczy wcisnąć końcówkę odpowiednio przygotowanego przewodu. Moment dokręcania oraz przekrój przewodów należy dobrać zgodnie z dokumentacją techniczną producenta.

FAQ

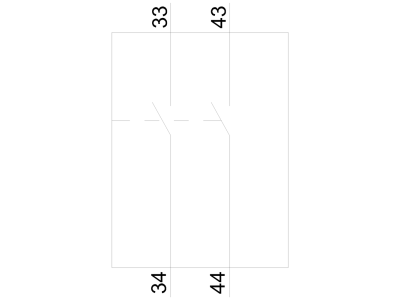

• Jaka jest konfiguracja styków? Jakie sygnały mogę przesyłać? Łącznik wyposażony jest w dwa styki normalnie otwarte (2NO). Służą do sygnalizacji stanu wyłącznika (załączony/wyłączony) oraz do przekazywania sygnałów sterujących do styczników, przekaźników lub PLC.
• Czy podświetlenie jest zintegrowane? Łącznik pomocniczy 3RV2901-2B nie posiada wbudowanego podświetlenia. Przeznaczony jest wyłącznie do sygnalizacji stanu i sterowania; w przypadku potrzeby wizualnej sygnalizacji zalecamy zastosowanie lampki sygnalizacyjnej w obwodzie.
• Jaki stopień ochrony ma ten łącznik? Dane dotyczące stopnia ochrony nie zostały podane w dostępnej dokumentacji. Standardowo aparatura modułowa montowana w rozdzielnicy charakteryzuje się stopniem IP20 – dla informacji o konkretnym produkcie prosimy sprawdzić kartę katalogową producenta.
