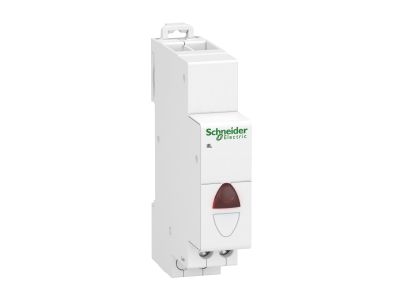

Lampka wskaźnika pojedyncza iIL czerwona 12–48VAC/DC, czerwona, Acti 9 | A9E18330 Schneider Electric

Opis i Kluczowe Cechy

Lampka wskaźnika pojedyncza iIL o numerze katalogowym A9E18330 to zaawansowany komponent sygnalizacyjny z renomowanej serii Acti 9 od Schneider Electric. Urządzenie zostało zaprojektowane z myślą o precyzyjnej wizualizacji stanu obwodów elektrycznych w rozdzielnicach niskiego napięcia. Wyposażona w diodę LED o intensywnej, czerwonej barwie, zapewnia doskonałą widoczność nawet w trudnych warunkach oświetleniowych panujących w halach przemysłowych czy maszynowniach. Kluczową cechą tego modelu jest szeroki zakres znamionowego napięcia zasilania, który wynosi od 12 do 48 V zarówno dla prądu przemiennego (AC 50/60 Hz), jak i prądu stałego (DC). Dzięki zastosowaniu technologii LED, lampka charakteryzuje się wyjątkowo niskim poborem mocy oraz długą żywotnością, co znacząco redukuje koszty eksploatacyjne i potrzebę częstych konserwacji w porównaniu do tradycyjnych źródeł światła.

• Uniwersalność zasilania: Praca w zakresie 12–48 V AC/DC pozwala na stosowanie lampki w różnorodnych systemach sterowania i automatyki.
• Seria Acti 9: Pełna kompatybilność z systemem modułowym Schneider Electric ułatwia montaż i estetyczne wykończenie rozdzielnicy.
• Wyraźna sygnalizacja: Czerwony kolor diody jest standardowo przypisany do ostrzegania o stanach alarmowych lub obecności napięcia w krytycznych sekcjach.
• Kompaktowa budowa: Modułowa szerokość pozwala na optymalne wykorzystanie miejsca na szynie DIN.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa i jakości, co jest standardem dla osprzętu modułowego Schneider Electric. Urządzenie spełnia wymagania normy IEC/EN 60947-5-1, co potwierdza jego przydatność do zastosowań przemysłowych w zakresie aparatury sterowniczej i sygnalizacyjnej. Posiada również certyfikację CE, gwarantującą dopuszczenie do obrotu na rynku europejskim oraz zgodność z dyrektywami dotyczącymi kompatybilności elektromagnetycznej i bezpieczeństwa niskonapięciowego. Stopień ochrony obudowy zapewnia bezpieczne użytkowanie wewnątrz rozdzielnic, chroniąc operatora przed bezpośrednim kontaktem z częściami pod napięciem.

Zastosowanie

Lampka iIL A9E18330 znajduje szerokie zastosowanie w sektorze B2B, szczególnie w prefabrykacji szaf sterowniczych oraz rozdzielnic rozdzielczych. Jest idealnym rozwiązaniem do:

• Sygnalizacji obecności napięcia w obwodach sterowania niskonapięciowego.
• Wizualizacji stanów awaryjnych w układach automatyki przemysłowej.
• Monitorowania pracy systemów zasilania awaryjnego i buforowego (12-48V DC).
• Zastosowań w budownictwie komercyjnym i infrastrukturze, gdzie wymagana jest niezawodna sygnalizacja optyczna.

Wskazówki Montażowe

Montaż lampki iIL jest intuicyjny i szybki dzięki systemowi zatrzaskowemu na standardową szynę DIN 35 mm. Podczas instalacji należy zwrócić uwagę na następujące aspekty techniczne:

• Podłączenie przewodów: Zaciski windowe zapewniają pewny styk elektryczny. Zaleca się stosowanie odpowiednich tulejek zaciskowych dla przewodów typu linka.
• Moment dokręcania: Należy przestrzegać zalecanego momentu dokręcania śrub zaciskowych, aby uniknąć uszkodzenia gwintu lub niedostatecznego styku, co mogłoby prowadzić do przegrzewania się połączenia.
• Pozycjonowanie: Dzięki kompaktowej obudowie, lampka może być montowana bezpośrednio obok innych aparatów modułowych serii Acti 9, tworząc spójny i czytelny panel sygnalizacyjny.
• Bezpieczeństwo: Wszelkie prace montażowe powinny być wykonywane przy odłączonym napięciu zasilania przez wykwalifikowany personel z uprawnieniami SEP.

FAQ

Czy lampka wymaga zachowania polaryzacji przy zasilaniu DC?
Urządzenie jest przystosowane do pracy z prądem stałym (DC) w zakresie 12-48V i zazwyczaj konstrukcja modułów iIL pozwala na elastyczne podłączenie, jednak zawsze zaleca się weryfikację schematu połączeń na obudowie urządzenia.

Jaka jest trwałość źródła światła LED w tym modelu?
Diody LED stosowane przez Schneider Electric w serii Acti 9 charakteryzują się żywotnością sięgającą nawet 100 000 godzin ciągłego świecenia, co w praktyce oznacza wiele lat bezawaryjnej pracy bez konieczności wymiany modułu.

Czy lampka iIL A9E18330 może pracować w temperaturach ujemnych?
Tak, aparatura modułowa serii Acti 9 jest przystosowana do pracy w szerokim zakresie temperatur roboczych typowych dla wnętrz rozdzielnic elektrycznych, zgodnie ze specyfikacją techniczną producenta dla tej grupy produktów.
