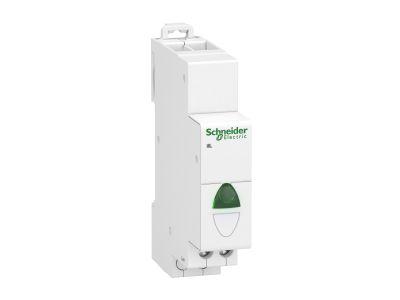

Lampka wskaźnika pojedyncza iIL 110–230VAC, zielona, Acti 9 | A9E18321 Schneider Electric

Opis i Kluczowe Cechy

Lampka wskaźnika pojedyncza iIL z serii Acti9, o numerze katalogowym A9E18321, to zaawansowany komponent sygnalizacyjny zaprojektowany przez firmę Schneider Electric. Urządzenie zostało wyposażone w wydajną diodę LED w kolorze zielonym, która zapewnia doskonałą widoczność stanu obwodu nawet w jasno oświetlonych rozdzielnicach. Kluczową cechą produktu jest szeroki zakres napięcia roboczego, obejmujący od 110 do 230 V prądu przemiennego (AC) oraz od 110 do 130 V prądu stałego (DC), co czyni ją niezwykle uniwersalnym rozwiązaniem w systemach automatyki i rozdziału energii.

• Technologia LED: Zastosowanie diody elektroluminescencyjnej gwarantuje niskie zużycie energii oraz wyjątkową trwałość, sięgającą nawet 100 000 godzin ciągłego świecenia.
• Kompaktowa budowa: Szerokość modułu wynosi zaledwie 18 mm (1 moduł 9 mm x 2), co pozwala na optymalne wykorzystanie miejsca na szynie DIN.
• Wyraźna sygnalizacja: Intensywny zielony kolor jest standardowo wykorzystywany do sygnalizacji poprawnej pracy urządzenia lub obecności napięcia w obwodzie.
• Trwałość zacisków: Solidne zaciski tunelowe pozwalają na pewne osadzenie przewodów, minimalizując ryzyko poluzowania połączenia pod wpływem drgań.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co zapewnia bezpieczeństwo użytkowania w instalacjach przemysłowych i budynkowych. Lampka spełnia wymagania normy IEC 60947-5-1, dotyczącej aparatury sterowniczej i rozdzielczej niskiego napięcia. Posiada stopień ochrony IP20 na zaciskach oraz IP40 po zamontowaniu w obudowie modułowej, co chroni użytkownika przed bezpośrednim kontaktem z częściami pod napięciem. Urządzenie posiada certyfikację CE oraz spełnia dyrektywy środowiskowe RoHS.

Zastosowanie

Lampka iIL znajduje szerokie zastosowanie w nowoczesnych instalacjach elektrycznych, gdzie wymagana jest precyzyjna informacja o stanie pracy układu. Jest idealnym rozwiązaniem do:

• Sygnalizacji obecności napięcia w rozdzielnicach głównych i oddziałowych.
• Monitorowania stanu pracy silników, pomp oraz innych odbiorników w układach automatyki.
• Wizualizacji zadziałania zabezpieczeń lub systemów sterowania w budynkach komercyjnych i przemysłowych.
• Zastosowań w trudnych warunkach eksploatacyjnych dzięki wysokiej odporności na przepięcia i stabilności parametrów świetlnych.

Wskazówki Montażowe

Montaż urządzenia jest intuicyjny i szybki dzięki systemowi zatrzaskowemu na standardowej szynie DIN (TH35). Aby zapewnić długotrwałą i bezawaryjną pracę, należy przestrzegać poniższych zaleceń:

• Przekrój przewodów: Zaleca się stosowanie przewodów o przekroju od 0,5 mm² do 10 mm² dla przewodów sztywnych oraz do 6 mm² dla przewodów elastycznych z tulejkami.
• Moment dokręcania: Śruby zaciskowe powinny być dokręcone z momentem wynoszącym 1 Nm, co gwarantuje optymalny styk elektryczny i zapobiega przegrzewaniu się punktów połączeniowych.
• Pozycjonowanie: Lampka może być montowana w dowolnej pozycji na szynie, jednak zaleca się zachowanie przejrzystości opisu pól w rozdzielnicy zgodnie z dokumentacją projektową.
• Bezpieczeństwo: Wszelkie prace instalacyjne muszą być wykonywane przy odłączonym napięciu zasilania przez wykwalifikowany personel.

FAQ

1. Czy lampka iIL wymaga dodatkowego zabezpieczenia?
Zaleca się, aby obwód sygnalizacyjny był zabezpieczony odpowiednim wyłącznikiem nadprądowym dostosowanym do charakterystyki instalacji, choć sama lampka pobiera znikomy prąd.

2. Jaka jest żywotność źródła światła LED w tym modelu?
Dioda LED w lampkach Schneider Electric Acti9 została zaprojektowana na około 100 000 godzin pracy, co w praktyce oznacza wiele lat bezobsługowej eksploatacji bez konieczności wymiany modułu.

3. Czy lampka może pracować przy napięciu 24V?
Nie, model A9E18321 jest dedykowany do zakresu napięć 110-230V AC oraz 110-130V DC. Dla napięcia 24V należy wybrać odpowiedni wariant z oferty Acti9 o właściwych parametrach napięciowych.
