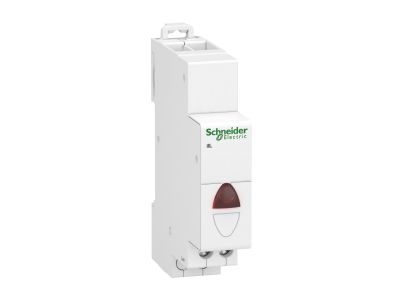

Lampka wskaźnika pojedyncza iIL 110–230VAC, czerwona, Acti 9 | A9E18320 Schneider Electric

Opis i Kluczowe Cechy

Lampka wskaźnika pojedyncza iIL z serii Acti 9 o numerze katalogowym A9E18320 to zaawansowany komponent sygnalizacyjny zaprojektowany przez firmę Schneider Electric. Urządzenie charakteryzuje się intensywnym, czerwonym kolorem świecenia, co pozwala na natychmiastową identyfikację stanów alarmowych lub obecności napięcia w obwodach rozdzielczych. Dzięki zastosowaniu technologii LED, lampka cechuje się wyjątkowo niskim poborem mocy oraz imponującą żywotnością wynoszącą do 100 000 godzin ciągłego świecenia, co znacząco redukuje koszty eksploatacyjne i potrzebę częstej konserwacji. Szeroki zakres napięcia zasilania od 110 do 230 V AC (prąd przemienny) oraz od 110 do 130 V DC (prąd stały) sprawia, że jest to rozwiązanie niezwykle uniwersalne, gotowe do pracy w różnorodnych konfiguracjach sieciowych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z najwyższymi standardami bezpieczeństwa i jakości. Spełnia wymagania normy IEC 60947-5-1, co potwierdza jego niezawodność w zastosowaniach przemysłowych i komercyjnych jako element aparatury sterowniczej. Urządzenie posiada stopień ochrony IP20 wewnątrz obudowy, co zapewnia bezpieczeństwo przed dotykiem bezpośrednim, natomiast po zamontowaniu w odpowiedniej rozdzielnicy o stopniu ochrony IP40, gwarantuje pełną ochronę w trudniejszych warunkach środowiskowych. Zgodność z dyrektywami RoHS oraz certyfikacja CE świadczą o dbałości producenta o ekologię i bezpieczeństwo użytkowników końcowych.

Zastosowanie

Lampka iIL znajduje szerokie zastosowanie w nowoczesnych instalacjach elektrycznych, gdzie kluczowe jest monitorowanie statusu pracy urządzeń. Jest idealnym rozwiązaniem do sygnalizacji obecności napięcia w rozdzielnicach głównych i podrozdzielnicach, wskazywania zadziałania zabezpieczeń nadprądowych lub sygnalizowania stanów awaryjnych w układach automatyki budynkowej i przemysłowej. Dzięki kompaktowej budowie o szerokości zaledwie 18 mm (1 moduł 9 mm x 2), doskonale wpisuje się w gęsto upakowane szyny montażowe, pozwalając na optymalizację miejsca wewnątrz szafy sterowniczej.

Wskazówki Montażowe

Montaż urządzenia odbywa się na standardowej szynie DIN (TH35), co zapewnia pełną kompatybilność z systemem Acti 9 oraz innymi aparatami modułowymi. Zaciski windowe pozwalają na pewne przyłączenie przewodów o przekroju do 10 mm² dla przewodów sztywnych oraz do 6 mm² dla przewodów elastycznych z tulejkami. Zalecany moment dokręcania śrub zaciskowych wynosi 1 Nm, co gwarantuje trwały styk elektryczny i odporność na wibracje. Przed przystąpieniem do prac instalacyjnych należy upewnić się, że napięcie w obwodzie zostało odłączone, a montażu dokonuje osoba z odpowiednimi uprawnieniami SEP.

FAQ

• Czy lampka wymaga dodatkowego zabezpieczenia? Zaleca się stosowanie odpowiednich zabezpieczeń nadprądowych w obwodzie zasilania lampki, zgodnie z projektem instalacji.
• Jaki jest pobór mocy przez diodę LED? Lampki z serii iIL charakteryzują się minimalnym poborem mocy, co nie wpływa znacząco na bilans energetyczny rozdzielnicy.
• Czy kolor czerwony jest widoczny w jasnych pomieszczeniach? Tak, zastosowana dioda LED o wysokiej luminancji zapewnia doskonałą widoczność nawet przy silnym oświetleniu zewnętrznym.
