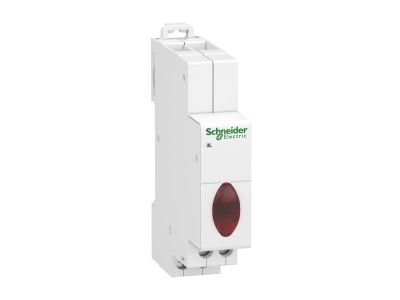

Lampka trójfazowa wskaźnika iIL 230-400VAC, czerwona, Acti 9 | A9E18327 Schneider Electric

Opis i Kluczowe Cechy

Lampka trójfazowa wskaźnika iIL z serii Acti 9 od renomowanego producenta Schneider Electric to profesjonalne urządzenie modułowe zaprojektowane do precyzyjnej sygnalizacji obecności napięcia w sieciach trójfazowych. Model o numerze katalogowym A9E18327 charakteryzuje się obecnością trzech niezależnych źródeł światła LED w kolorze czerwonym, co pozwala na natychmiastową wizualną weryfikację stanu każdej z faz z osobna. Urządzenie pracuje w szerokim zakresie napięcia znamionowego od 230 V do 400 V AC, co czyni je uniwersalnym rozwiązaniem w nowoczesnych rozdzielnicach niskiego napięcia.

• Technologia LED: Zastosowanie diod elektroluminescencyjnych gwarantuje wyjątkowo długą żywotność źródła światła, sięgającą nawet 100 000 godzin ciągłej pracy, przy jednoczesnym minimalnym poborze mocy.
• Kompaktowa budowa: Szerokość urządzenia wynosi zaledwie 18 mm (1 moduł), co pozwala na optymalne wykorzystanie przestrzeni na szynie DIN.
• Wyraźna sygnalizacja: Intensywny czerwony kolor diod zapewnia doskonałą widoczność nawet w trudnych warunkach oświetleniowych wewnątrz hali produkcyjnej czy rozdzielni.
• Trwałość mechaniczna: Obudowa wykonana z wysokiej jakości tworzywa sztucznego jest odporna na uszkodzenia i zapewnia stabilną pracę w szerokim zakresie temperatur.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego bezpieczeństwo i niezawodność w zastosowaniach przemysłowych. Lampka iIL spełnia wymagania normy IEC 60947-5-1, dotyczącej aparatury sterowniczej i sygnalizacyjnej. Posiada również certyfikację CE, co jest gwarancją dopuszczenia do obrotu na rynku europejskim oraz zgodności z dyrektywami niskonapięciowymi (LVD) i kompatybilności elektromagnetycznej (EMC). Stopień ochrony IP20 (zgodnie z IEC 60529) zapewnia bezpieczeństwo przed dotykiem bezpośrednim części pod napięciem.

Zastosowanie

Lampka trójfazowa iIL znajduje szerokie zastosowanie wszędzie tam, gdzie kluczowe jest monitorowanie ciągłości zasilania. Jest niezbędnym elementem w:

• Rozdzielnicach głównych i oddziałowych: Do wizualizacji obecności faz L1, L2, L3.
• Systemach automatyki budynkowej: Informowanie personelu technicznego o stanie zasilania obwodów krytycznych.
• Przemyśle: Monitorowanie zasilania maszyn i linii produkcyjnych, gdzie zanik jednej fazy mógłby doprowadzić do awarii silników trójfazowych.
• Infrastrukturze komercyjnej: W biurowcach i centrach handlowych jako element systemu kontroli energii.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka. Lampka iIL jest przystosowana do montażu na standardowej szynie symetrycznej DIN 35 mm. Podczas instalacji należy zwrócić uwagę na następujące aspekty:

• Moment dokręcania: Zaciski śrubowe wymagają odpowiedniego momentu dokręcania (zazwyczaj ok. 1,2 Nm), aby zapewnić trwały styk elektryczny i zapobiec przegrzewaniu się przewodów.
• Przekrój przewodów: Urządzenie umożliwia podłączenie przewodów sztywnych oraz giętkich (z tulejkami) o przekroju dostosowanym do standardów serii Acti 9.
• Bezpieczeństwo: Przed przystąpieniem do prac montażowych należy bezwzględnie odłączyć zasilanie w obwodzie.
• Pozycjonowanie: Dzięki modułowej konstrukcji, lampka idealnie komponuje się z wyłącznikami nadprądowymi i różnicowoprądowymi Schneider Electric, tworząc spójny estetycznie i funkcjonalnie system.

FAQ

• Czy diody LED w lampce iIL są wymienne? Nie, diody LED są zintegrowane z urządzeniem, co zapewnia ich wysoką odporność na wstrząsy i długowieczność bez konieczności konserwacji.
• Czy lampka sygnalizuje zanik tylko jednej fazy? Tak, każda z trzech czerwonych diod jest podłączona do oddzielnej fazy, więc zgaśnięcie jednej z nich jednoznacznie wskazuje na brak napięcia w konkretnym przewodzie fazowym.
• Jaki jest pobór mocy przez urządzenie? Pobór mocy przez diody LED jest znikomy (ok. 0,3 W na diodę), co nie wpływa znacząco na bilans energetyczny rozdzielnicy.
• Czy urządzenie może pracować w temperaturze ujemnej? Tak, lampki serii Acti 9 są przystosowane do pracy w szerokim zakresie temperatur roboczych, typowych dla instalacji wewnątrzbudynkowych i szaf sterowniczych.
