Lampka sygnalizacyjna zasilania dustanowa LK-714 10-30V czerwona/zielona | LK-714-10-30V F&F

Alternatywny kod produktu: LK-714 10÷30V

Opis i Kluczowe Cechy

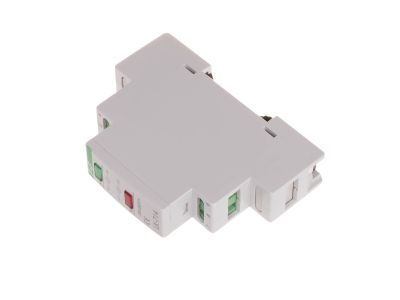

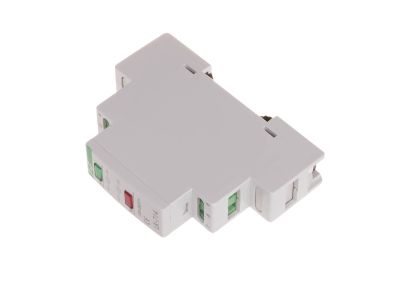

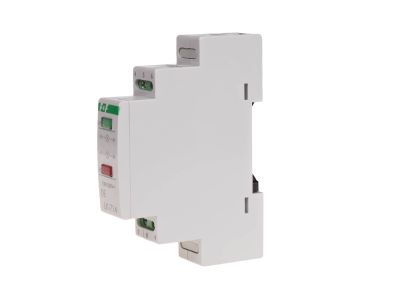

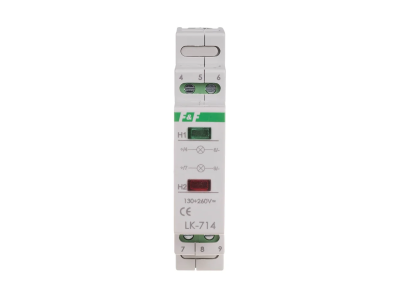

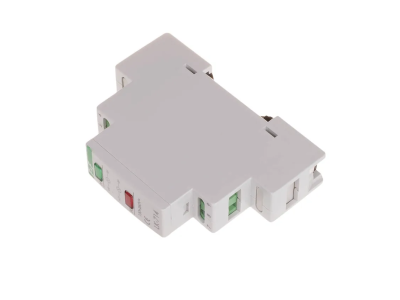

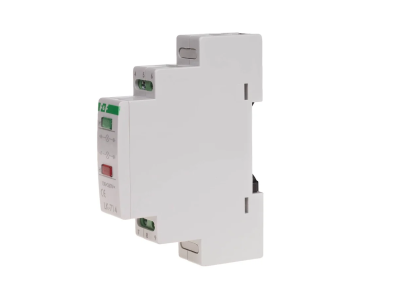

Lampka sygnalizacyjna LK-714 (symbol LK-714-10-30V) to dwustanowy wskaźnik optyczny przystosowany do napięcia 10÷30 V AC/DC. Wyposażona w dwie diody LED Ø5 mm (czerwoną i zieloną) umożliwia sygnalizację dwóch różnych stanów obwodu – np. załączenie/otwarcie, praca/przerwa. Zajmuje 1 moduł (18 mm) i montowana jest na szynie 35 mm, co ułatwia zabudowę w standardowych rozdzielnicach modułowych.

• Napięcie zasilania 10÷30 V AC/DC: zapewnia uniwersalność – może być stosowana zarówno w obwodach prądu stałego, jak i przemiennego, bez konieczności stosowania dodatkowych konwerterów.
• Dwie diody LED (czerwona i zielona): wyraźnie rozróżniają dwa stany – sygnalizacja wizualna jest czytelna nawet z odległości, co poprawia bezpieczeństwo obsługi.
• Pobór mocy 0,8 W: energooszczędna praca bez generowania nadmiernego ciepła, co ma znaczenie przy dużej liczbie wskaźników w szafie sterowniczej.
• Przyłącze zaciski śrubowe 2,5 mm², moment dokręcający 0,4 Nm: umożliwia pewne i trwałe podłączenie przewodów o przekroju do 2,5 mm², co zapewnia niezawodność połączeń.
• Stopień ochrony IP20: dedykowana do montażu w suchych pomieszczeniach w rozdzielnicach, gdzie nie występuje bezpośrednie oddziaływanie wilgoci i pyłu.

Zgodność z Normami

Lampka sygnalizacyjna LK-714 została zaprojektowana zgodnie z wymaganiami europejskich norm bezpieczeństwa oraz standardem DIN. Posiada certyfikat CE, potwierdzający spełnienie obowiązujących dyrektyw. Montaż i eksploatacja zgodnie z dokumentacją producenta gwarantują bezpieczną i niezawodną pracę w instalacjach niskiego napięcia.

Zastosowanie

Dwustanowa lampka sygnalizacyjna LK-714 sprawdza się wszędzie tam, gdzie konieczne jest szybkie i jednoznaczne wskazanie stanu obwodu lub urządzenia. Dzięki szerokiemu zakresowi napięcia może być stosowana zarówno w układach sterowania maszyn, jak i w automatyce budynkowej.

• Sygnalizacja stanu pracy/awarii lub załączenia/wyłączenia odbiorników w szafach sterowniczych i rozdzielnicach.
• Wskazywanie stanu styczników, przekaźników lub wyłączników w układach automatyki przemysłowej.
• Wizualizacja stanu zasilania lub sygnałów binarnych w systemach PLC i sterownikach.
• Optyczna informacja o trybie pracy w rozdzielnicach budynkowych – np. oświetlenie awaryjne, wentylacja, pompy.

Wskazówki Montażowe

Montaż lampki sygnalizacyjnej LK-714 może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicach modułowych. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Przekrój podłączanych przewodów należy dobrać do prądu obciążenia (max. 2,5 mm²). Zaciski śrubowe dokręcać momentem 0,4 Nm zgodnie z dokumentacją producenta. Należy zapewnić odpowiednią wentylację – lampka nie wymaga chłodzenia, ale nie powinna być montowana w bezpośrednim sąsiedztwie źródeł ciepła.

FAQ

• Czy lampka sygnalizacyjna LK-714 ma podświetlenie LED? Tak, wyposażona jest w dwie diody LED Ø5 mm – czerwoną i zieloną. Każda dioda świeci niezależnie, sygnalizując jeden z dwóch stanów obwodu. Nie posiada dodatkowego podświetlenia tła.
• Jaki stopień ochrony ma lampka LK-714? Stopień ochrony wynosi IP20. Oznacza to, że urządzenie jest chronione przed dostępem do części niebezpiecznych palcem (brak ochrony przed wilgocią). Przeznaczona jest do montażu w suchych pomieszczeniach wewnątrz rozdzielnic.
• Czy lampka działa zarówno na prąd stały, jak i przemienny? Tak, zakres napięcia zasilania wynosi 10÷30 V AC/DC, co pozwala na stosowanie w obwodach prądu stałego i przemiennego bez żadnych modyfikacji. Należy jedynie zapewnić odpowiednie napięcie w podanym zakresie.
