lampka sygnalizacyjna zasilania-dustanowa DMV-1 | DMV-1 F&F

Alternatywny kod produktu: DMV-1

Opis i Kluczowe Cechy

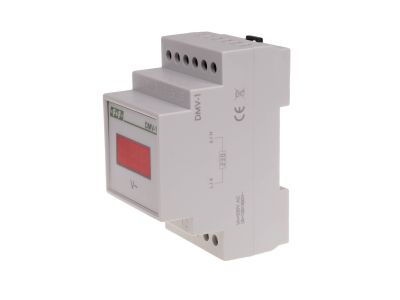

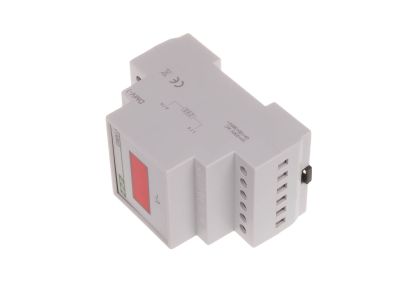

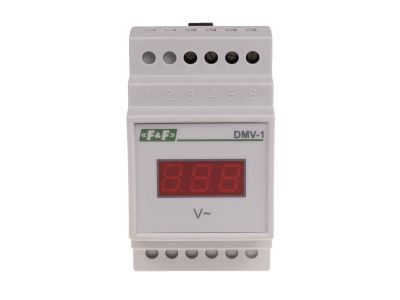

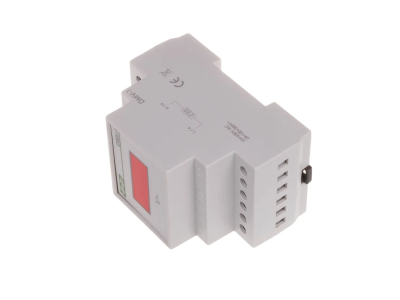

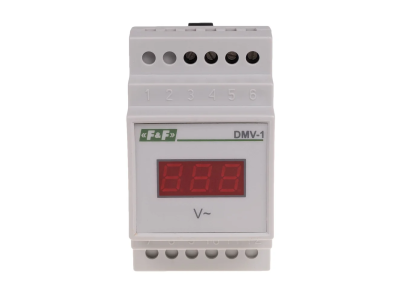

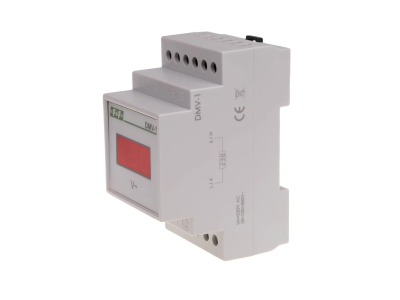

Lampka sygnalizacyjna zasilania-dustanowa DMV-1 pełni funkcję cyfrowego wskaźnika napięcia sieci jednofazowej. Zaprojektowana do ciągłego odczytu wartości napięcia w zakresie 100÷265 V AC. Dzięki 3‑cyfrowemu wyświetlaczowi LED (wysokość cyfry 10 mm) oraz dokładności wskazań 1% umożliwia szybką i precyzyjną kontrolę parametrów sieci. Urządzenie montowane na szynie 35 mm, zajmuje 3 moduły (52,5 mm), co ułatwia zabudowę w rozdzielnicach i szafach sterowniczych.

• Napięcie zasilania 100÷265 V AC: uniwersalne zasilanie umożliwia pracę w szerokim zakresie napięć sieciowych bez konieczności stosowania dodatkowych przekładników.
• 3‑cyfrowy wyświetlacz LED (szerokość cyfry 10 mm): czytelna, cyfrowa prezentacja wartości napięcia – odczyt możliwy z dużej odległości, również w słabszym oświetleniu.
• Dokładność wskazań 1%: zapewnia wiarygodny pomiar, niezbędny do monitorowania jakości zasilania i diagnostyki instalacji.
• Zaciski śrubowe 4,0 mm² (moment dokręcający 0,5 Nm): bezpieczne i pewne przyłączenie przewodów o przekroju do 4 mm², zgodne z zasadami montażu w rozdzielnicach.
• Szerokość 3 modułów (52,5 mm), montaż na szynie TH35: kompaktowa obudowa łatwo integruje się z inną aparaturą modułową, oszczędzając miejsce w rozdzielnicy.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz standardem DIN. Posiada oznakowanie CE, potwierdzające spełnienie wymogów bezpieczeństwa i kompatybilności elektromagnetycznej. Mimo braku szczegółowych numerów norm w dokumentacji, wyrób przeznaczony jest do stosowania w instalacjach budynkowych wymagających niezawodnego monitorowania napięcia.

Zastosowanie

Lampka sygnalizacyjna DMV-1 sprawdza się wszędzie tam, gdzie potrzebny jest ciągły, cyfrowy odczyt napięcia sieci jednofazowej. Może być stosowana zarówno w nowych instalacjach, jak i przy modernizacji istniejących rozdzielnic.

• Kontrola napięcia zasilania w szafach sterowniczych – szybkie wykrywanie spadków lub wzrostów napięcia.
• Monitorowanie parametrów sieci w systemach automatyki budynkowej – integracja z układami PLC lub rejestratorami.
• Stosowanie w rozdzielnicach głównych i podrozdzielnicach jako wskaźnik obecności napięcia dla personelu obsługującego.
• Zastosowanie w laboratoriach, serwisie i miejscach wymagających dokładnego pomiaru napięcia bez użycia przenośnych mierników.

Wskazówki Montażowe

Montaż i podłączenie lampki sygnalizacyjnej DMV-1 mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłączyć napięcie i zabezpieczyć przed przypadkowym załączeniem. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Przewody przyłączeniowe należy podłączyć do zacisków śrubowych z zachowaniem momentu dokręcającego 0,5 Nm. Przekrój przewodów dobrać do obciążenia (zaciski dopuszczają max. 4 mm²). Po montażu sprawdzić poprawność podłączenia fazy i przewodu neutralnego – wskaźnik wymaga napięcia międzyfazowego L‑N. Nie przekraczać zakresu napięcia zasilania 100÷265 V AC.

FAQ

• Czy wyświetlacz jest podświetlany? Tak, zastosowano 3‑cyfrowy wyświetlacz LED, który sam emituje światło. Zapewnia dobrą czytelność nawet przy słabym oświetleniu otoczenia.
• Jaki stopień ochrony ma to urządzenie? Stopień ochrony obudowy wynosi IP20 – oznacza to ochronę przed dotknięciem części niebezpiecznych, ale nie przed wnikaniem wilgoci. Urządzenie przeznaczone jest do montażu wewnątrz rozdzielnic i szaf sterowniczych.
• Jaką wartość napięcia wskazuje lampka – skuteczną czy szczytową? Wskaźnik DMV-1 mierzy wartość skuteczną (RMS) napięcia sieci jednofazowej w zakresie 100÷265 V AC. Odczyt jest ciągły i aktualizowany na bieżąco.
