Lampka sygnalizacyjna Przycisk płaski czerwony samopowrotny LED 12-24V okrągły Harmony XB6 | XB6AW4B5B Schneider Electric

Opis i Kluczowe Cechy

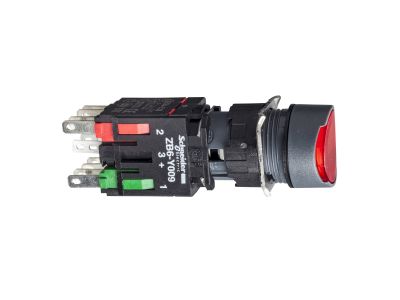

Przycisk sterowniczy z wbudowaną lampką sygnalizacyjną Schneider Electric Harmony XB6 (symbol XB6AW4B5B) to kompaktowe urządzenie łączące funkcję przycisku i sygnalizacji. Zaprojektowany do pracy w obwodach niskiego napięcia 12–24 V, wyposażony w diodę LED o czerwonej barwie. Mechanizm samopowrotny zapewnia automatyczny powrót do stanu spoczynkowego po zwolnieniu. Okrągły, płaski kształt głowicy ułatwia montaż w standardowych otworach paneli.

• Napięcie zasilania 12–24 V: uniwersalny zakres napięcia pozwala na stosowanie w instalacjach niskonapięciowych (sterowniki PLC, układy automatyki) bez konieczności stosowania dodatkowych zasilaczy.
• Dioda LED (czerwona): energooszczędne podświetlenie o długiej żywotności – gwarantuje wyraźną sygnalizację wizualną przez wiele lat bez wymiany źródła światła.
• Funkcja samopowrotna: styk powraca do pozycji wyjściowej po zwolnieniu przycisku – idealne do aplikacji wymagających impulsowego sterowania (np. załączanie styczników, przekaźników, impulsy do PLC).
• Kompaktowa obudowa okrągła: płaska powierzchnia ułatwia czyszczenie panelu, a standardowy otwór montażowy (ø22 mm w serii Harmony) zapewnia zgodność z powszechnie stosowanymi uchwytami.
• Wbudowana lampka i przycisk w jednym module: oszczędność miejsca w rozdzielnicy i szybsza instalacja – nie wymaga osobnych elementów do sygnalizacji i sterowania.

Zgodność z Normami

Produkt jest zgodny z europejskimi normami bezpieczeństwa i posiada oznaczenie CE. Zalecany do stosowania w instalacjach zaprojektowanych zgodnie z wymaganiami dyrektyw niskonapięciowych oraz standardami serii Harmony. Dokładne numery norm należy sprawdzić w dokumentacji pełnego systemu sterowania.

Zastosowanie

Przycisk z lampką sygnalizacyjną XB6AW4B5B sprawdza się wszędzie tam, gdzie operator potrzebuje zarówno sterowania, jak i wizualnej informacji o stanie urządzenia. Typowe scenariusze użycia:

• Sterowanie odbiornikami w szafach sterowniczych – podawanie impulsu załącz/wyłącz przy jednoczesnej sygnalizacji trybu pracy.
• Impulsowe sterowanie stycznikami, przekaźnikami lub wejściami cyfrowymi PLC/sterowników programowalnych.
• Sygnalizacja stanów alarmowych lub potwierdzenie wykonania operacji w układach automatyki budynkowej (np. bramy, windy, wentylacja).
• Panele operatorskie w maszynach przemysłowych – przycisk start/stop z kontrolką gotowości.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem obowiązujących przepisów BHP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie w całej instalacji. Przycisk przeznaczony jest do montażu na szynie TH35/DIN (poprzez adapter) lub w panelu z otworem ø22 mm. Przekrój przewodów należy dobrać do prądu obciążenia (brak danych o prądzie w źródle – stosuj przewody o przekroju min. 0,5 mm² dla obwodów sygnalizacyjnych). Moment dokręcania zacisków zgodnie z dokumentacją producenta (typowe wartości dla serii Harmony: 0,5–0,8 Nm).

FAQ

• Czy lampka LED jest wymienna? Dioda LED jest zintegrowana w module – nie przewidziano wymiany osobnej żarówki. Żywotność LED jest bardzo długa (zwykle powyżej 50 000 h), co w praktyce eliminuje potrzebę serwisowania.
• Jaki stopień ochrony IP ma ten przycisk? Producent nie podaje w danych katalogowych stopnia ochrony. W standardowych warunkach montażu wewnątrz rozdzielnicy lub panelu sterowniczego w suchym pomieszczeniu nie ma dodatkowych wymagań. W środowisku wilgotnym lub zapylonym stosuj dodatkowe osłony.
• Czy przycisk jest podświetlany cały czas czy tylko po naciśnięciu? Podświetlenie LED aktywuje się po podaniu napięcia 12–24 V na zaciski lampki – może świecić stale, sygnalizować stan urządzenia lub być załączane przez zewnętrzny styk. Sam mechanizm przycisku (samopowrotny) działa niezależnie od podświetlenia.
