Lampka sygnalizacyjna 22mm, okrągła, plastikowy, biała, gładka, SIRIUS ACT | 3SU1001-6AA60-0AA0 Siemens

Alternatywny kod produktu: 3SU10016AA600AA0

Opis i Kluczowe Cechy

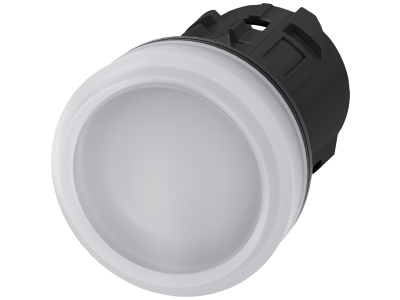

Lampka sygnalizacyjna Siemens SIRIUS ACT o symbolu 3SU1001-6AA60-0AA0 to element systemu modułowego przeznaczony do montażu w płycie czołowej. Wykonana z białego tworzywa sztucznego o gładkiej powierzchni, o średnicy otworu montażowego 22 mm. Jest to część składowa – wymaga zastosowania odpowiedniego bloku funkcyjnego (np. bloku LED) oraz uchwytu montażowego, co pozwala na elastyczne dostosowanie do potrzeb sygnalizacji w rozdzielnicach i szafach sterowniczych.

• Średnica otworu 22 mm: standardowy wymiar umożliwiający szybki montaż w płycie czołowej bez konieczności stosowania specjalnych narzędzi.
• Plastikowa obudowa: lekka, odporna na korozję i nieprzewodząca prądu, co zwiększa bezpieczeństwo użytkowania w suchych pomieszczeniach.
• Kolor biały, gładkie wykończenie: estetyczny wygląd pasujący do typowych tablic sterowniczych i rozdzielnic.
• Element systemu SIRIUS ACT: kompatybilność z szeroką gamą bloków funkcyjnych (stykowych, LED) i uchwytów, co pozwala na budowanie spersonalizowanych układów sygnalizacji.
• Montaż od tyłu płyty: bezpieczne i stabilne osadzenie za pomocą uchwytu (w zestawie brak – należy dobrać osobno), ułatwiające wymianę w razie potrzeby.

Zgodność z Normami

Produkt spełnia wymagania dyrektyw unijnych i posiada oznaczenie CE. Zgodność z ogólnymi normami bezpieczeństwa dla aparatury sterowniczej i sygnalizacyjnej gwarantuje niezawodność w instalacjach przemysłowych. Szczegółowe numery norm znajdują się w dokumentacji technicznej producenta.

Zastosowanie

Lampka sygnalizacyjna 3SU1001-6AA60-0AA0 jest uniwersalnym elementem wizualnej sygnalizacji stanów pracy maszyn, urządzeń i linii produkcyjnych. Znajduje zastosowanie w przemyśle, automatyce budynkowej oraz w rozdzielnicach niskiego napięcia.

• Sygnalizacja gotowości, pracy lub awarii maszyn w szafach sterowniczych.
• Wskazywanie stanu załączonych obwodów w rozdzielnicach elektrycznych.
• Element tablic synoptycznych na hali produkcyjnej – możliwość połączenia z przekaźnikami lub PLC.
• Uzupełnienie paneli operatorskich w automatyce budynkowej (np. sygnalizacja pracy wentylacji, pomp).

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP do prac elektrycznych. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie zasilania. Lampkę montuje się w otworze o średnicy 22 mm wykonanym w płycie czołowej, a następnie zabezpiecza od tyłu uchwytem montażowym (zalecany moment dokręcania zgodny z dokumentacją uchwytu). Dobór bloku funkcyjnego (np. bloku LED) oraz uchwytu należy przeprowadzić zgodnie z katalogiem systemu SIRIUS ACT. Przekrój przewodów przyłączeniowych powinien być dostosowany do prądu znamionowego zastosowanego bloku funkcyjnego (max. łączenie min. 0,5 mm²). Po instalacji sprawdzić poprawność działania sygnalizacji.

FAQ

• Czy ten symbol to kompletna lampka z diodą? Nie. Symbol 3SU1001-6AA60-0AA0 to wyłącznie element sygnalizacyjny (obudowa). Aby uzyskać działającą lampkę, należy dobrać odpowiedni blok funkcyjny (np. z diodą LED) oraz uchwyt montażowy z systemu SIRIUS ACT.
• Jaki stopień ochrony IP ma ta lampka? Producent nie podaje stopnia ochrony dla samego elementu obudowy. W systemie SIRIUS ACT parametry IP zależą od użytych komponentów (bloku, uszczelek). Zaleca się montaż w suchym pomieszczeniu wewnątrz rozdzielnicy o IP co najmniej IP20.
• Jaki jest tryb pracy styku w tej lampce? Niniejszy element nie posiada styków – jest to wyłącznie obudowa sygnalizacyjna. Tryb pracy (np. jednostały, migający) zależy od podłączonego bloku funkcyjnego i sposobu sterowania.
