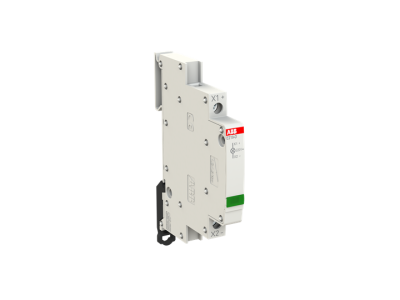

Lampka modułowa LED 220VDC, zielona, pro M compact, E219-D220 | 2CCA703407R0001 ABB

Alternatywny kod produktu: 2CCA703407R0001

Opis i Kluczowe Cechy

Lampka modułowa LED z serii pro M compact (symbol E219-D220) to kompaktowy sygnalizator przeznaczony do montażu w rozdzielnicach. Wyposażona w bezobsługową diodę LED o barwie zielonej, łączy uniwersalność zasilania (115-250 V AC/DC, 12-48 V AC/DC oraz 110-220 V DC) z bardzo małą szerokością modułu wynoszącą 0,5 jednostki. Dzięki temu zapewnia oszczędność miejsca na szynie DIN i niezawodną sygnalizację stanów pracy w instalacjach niskiego napięcia.

• Bezobsługowa dioda LED: długa żywotność i brak konieczności wymiany źródła światła, co minimalizuje koszty utrzymania instalacji.
• Uniwersalne zasilanie (115-250 V AC/DC, 12-48 V AC/DC, 110-220 V DC): możliwość stosowania w obwodach prądu przemiennego i stałego bez konieczności doboru osobnej wersji napięciowej.
• Kolor zielony diody: jednoznaczna sygnalizacja stanu „praca” lub „załączone” zgodnie z przyjętymi standardami w automatyce.
• Szerokość modułu 0,5 (ok. 9 mm): minimalne zajęcie miejsca na szynie TH35, umożliwiające gęste zabudowanie rozdzielnicy.
• Konstrukcja modułowa pro M compact: łatwy montaż i demontaż w systemie aparatury modułowej, kompatybilność z typowymi listwami zasilającymi.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz posiada oznaczenie CE. Spełnia wymagania dla aparatury modułowej w zakresie bezpieczeństwa użytkowania i kompatybilności elektromagnetycznej, co potwierdza jego przydatność w profesjonalnych instalacjach elektrycznych.

Zastosowanie

Lampka LED pro M compact znajduje zastosowanie wszędzie tam, gdzie wymagana jest czytelna i niezawodna sygnalizacja wizualna stanów pracy urządzeń. Szczególnie polecana do:

• Sygnalizacji załączenia obwodów sterowniczych w szafach sterowniczych i rozdzielnicach.
• Wskazywania obecności napięcia w obwodach pomocniczych przełączników, styczników i przekaźników.
• Informowania o stanie pracy układów automatyki budynkowej (np. praca wentylatora, pompy).
• Zastosowań w instalacjach przemysłowych i komercyjnych, gdzie wymagana jest wizualna kontrola stanu urządzeń.

Wskazówki Montażowe

Montaż oraz wszelkie prace związane z instalacją lampki mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed przystąpieniem do pracy bezwzględnie odłącz napięcie w całym obwodzie. Urządzenie montuje się na szynie TH35 (DIN) w standardowej rozdzielnicy modułowej. Sposób podłączenia przewodów oraz zalecany moment dokręcania zacisków należy sprawdzić w dokumentacji technicznej producenta dołączonej do wyrobu. Przekrój przewodów musi być dobrany odpowiednio do obciążenia prądowego obwodu, w którym umieszczono lampkę.

FAQ

• Czy lampkę można stosować zarówno przy napięciu stałym, jak i przemiennym? Tak, lampka przystosowana jest do pracy z napięciem AC oraz DC w podanych zakresach: 115-250 V AC/DC, 12-48 V AC/DC oraz 110-220 V DC. Należy jednak upewnić się, że konkretna wartość napięcia mieści się w deklarowanym zakresie.
• Jaki stopień ochrony ma lampka? Producent nie podaje deklarowanego stopnia IP. W typowych warunkach pracy wewnątrz rozdzielnicy przyjmuje się ochronę odpowiednią dla aparatury modułowej (zwykle IP20), co oznacza brak ochrony przed wilgocią i pyłem. Nie należy instalować lampki w miejscach narażonych na bezpośrednie działanie wody.
• Czy dioda LED wymaga wymiany? Nie, dioda LED jest bezobsługowa i charakteryzuje się długą żywotnością. W normalnych warunkach pracy nie przewiduje się jej wymiany – lampka może być traktowana jako element trwale zainstalowany.
